施工模型创建
使用建筑信息模型 BIM 技术辅助深化设计及施工管理，创建、完善、补充、深化相关专业 BIM 模型（不仅限于建筑、结构、机电、机房、幕墙、装修、泛光、外电、燃气、智能化、室外管网、景观、市政、厨房等专业）并动态维护更新。总体布置的 BIM 模型搭建，清晰的表达出整个建筑群整体与单体建筑关系。

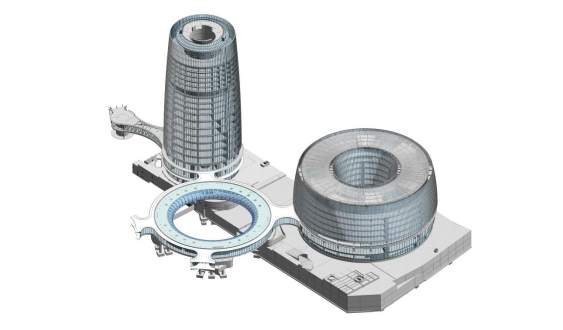

土建施工模型

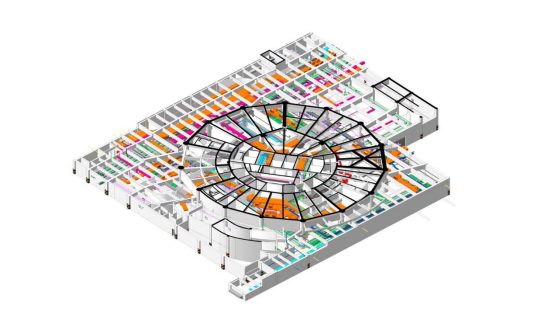

9#10# 地下室负 1 层机电模型

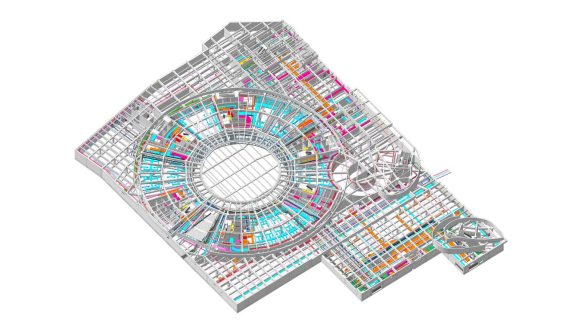

11# 地下室负 1 层机电模型

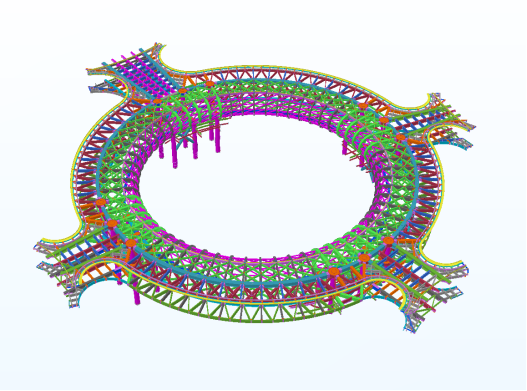

钢结构连廊模型

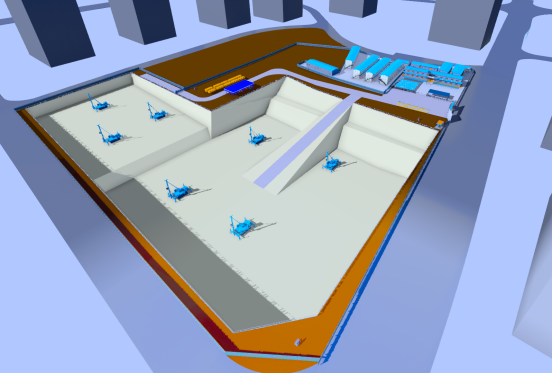

施工场布模型

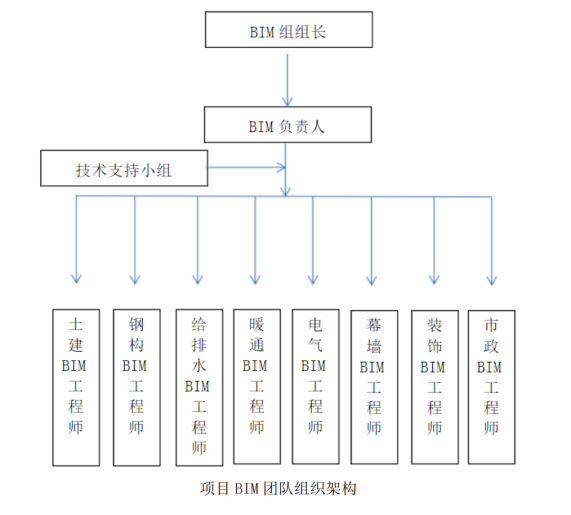

项目部成立由总包和分包单位人员组成的项目 BIM管理团队,在总承包管理体系下，设置建筑、结构、给排水、 暖通、电气,、幕墙、装饰等相关专业工程师，作为 BIM 技术开展过程中的具体执行者，负责将 BIM 成果应用到具体的工作过程中。
BIM 应用成效
一、施工模型深化设计
施工难点：本工程功能机房及大型设备主要 集中在地下室，因此地下室管线密集，专业繁多，是深化设计的重点。
BIM措施：基于BIM进行机电全专业深化设计，建模及深化过程中对设计图进行图审，发现并解决设计图纸错、漏、碰等问题，优化管线排布和施工空间，提高区域管线净空，使其布局美观，便于施工及后期运维
应用效果：目前发现机电问题 180余项，土建问题70余项，均与设计沟通解决；识别37处地下室净高不满足区域，并通过优化施工方案解决

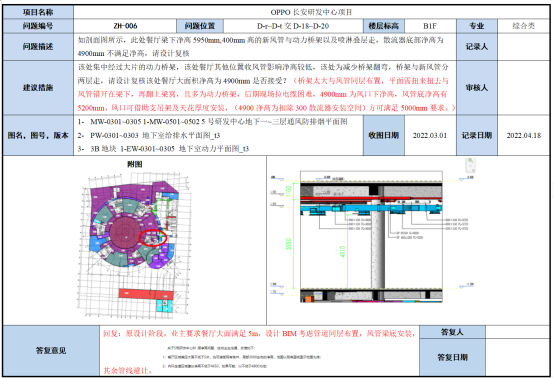

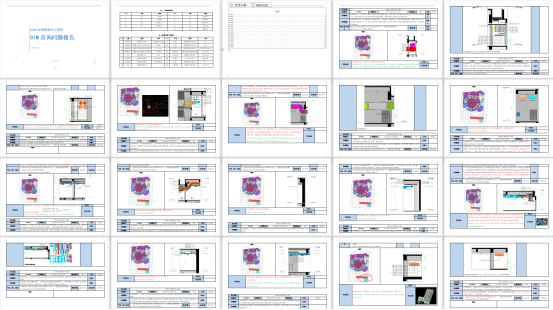

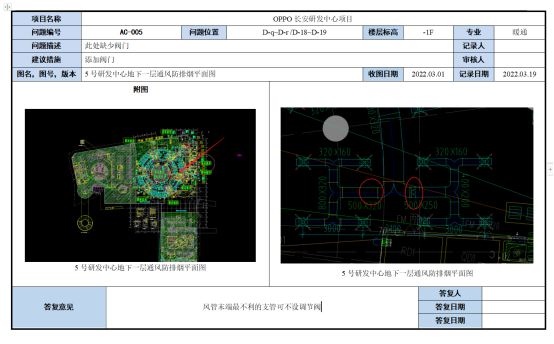

设计图审问题报告
净高分析问题报告
净高问题报告

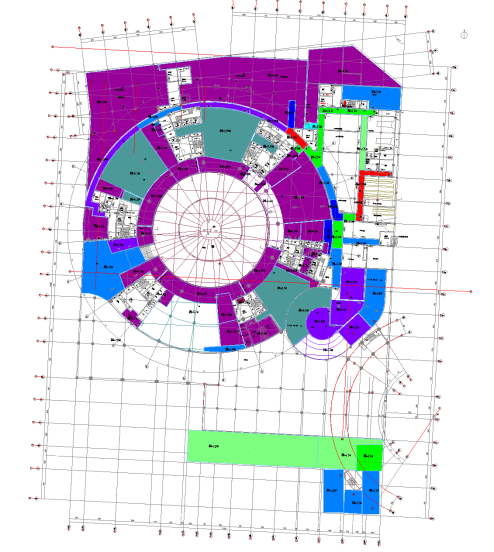

净高分析区域图
二、 施工可视化交底
施工难点：本工程专业齐全，交叉施工较多，科学合理的安排施工工序避免窝工和返工是本工程的重点。
BIM 措施：基于 BIM 深化设计成果，对项目进行可视化技术交底，协调管线安装顺序。
应用效果：通过管线复杂区域施工前进行可视化交底，避免后期拆改，缩短工期，降低成本。

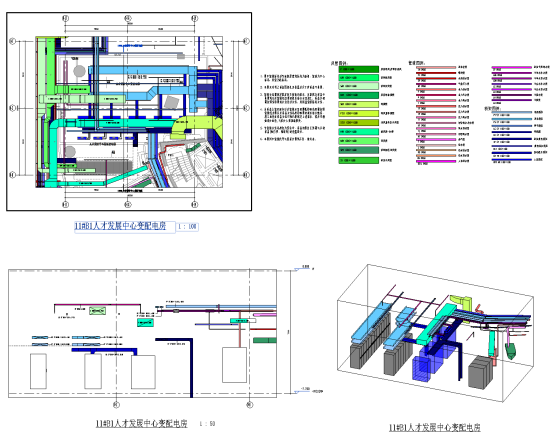

机电复杂区域三维交底

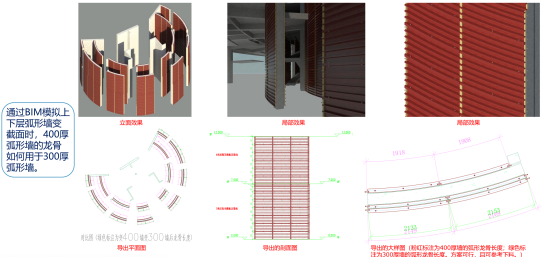

弧形墙木模交底

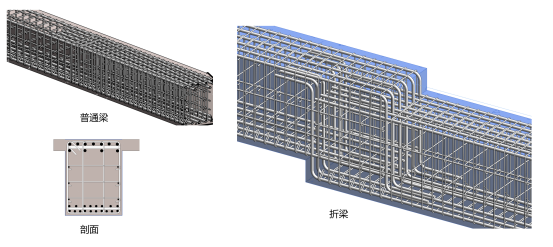

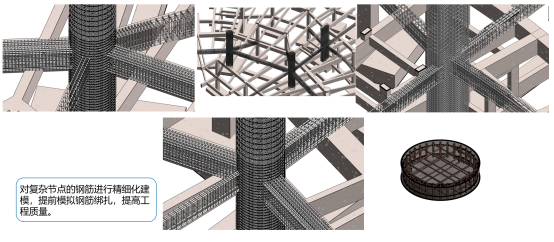

钢筋节点交底

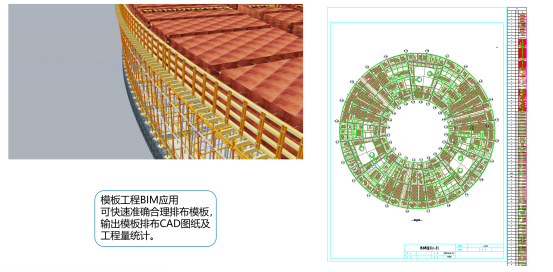

模板排布交底
三、 二次砌体、机电安装施工指导
施工难点： 本工程地下顶板标高较多，双层梁结构、避难层、斜柱等复杂位置较多，复杂部位结构施工及洞口预留是施工的重点。
BIM 措施：基于 BIM 深化模型，输出现场砌体预留及机电安装深化图，指导现场管线安装、洞口预留预埋。
应用效果：节约成本，提高效率，缩短工期。

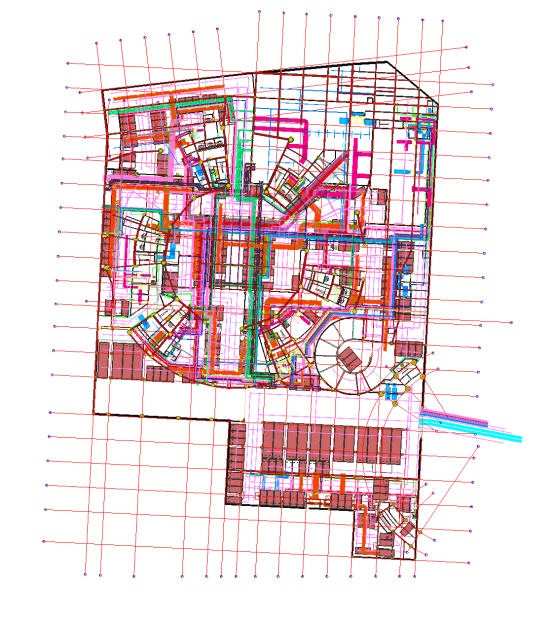

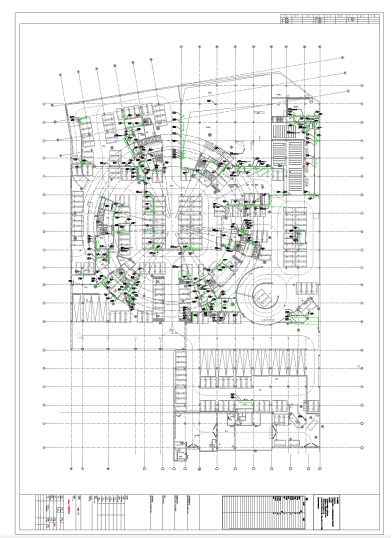

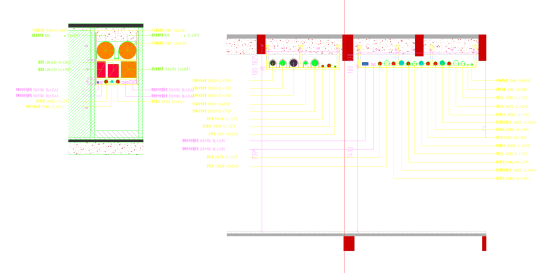

管综平面图
二次砌体预留洞图
综合支吊架出图
五、施工方案模拟
通过对复杂工艺、工序的模型创建、动画模拟，进行方案比选，优化施工方案，同时对施工人员进行可视化交底，提高工程质量把控。

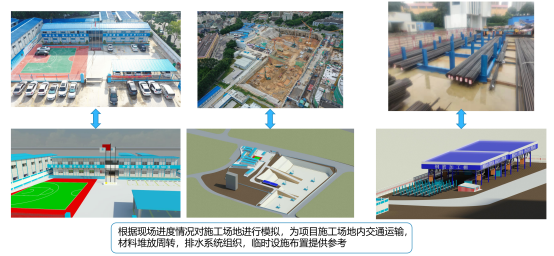

场地布置方案模拟

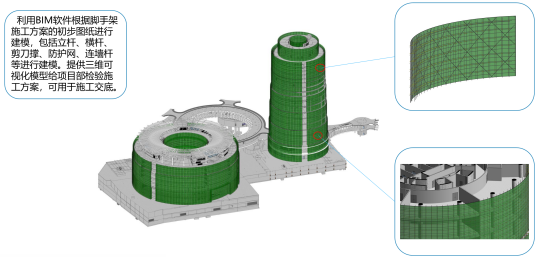

脚手架模拟

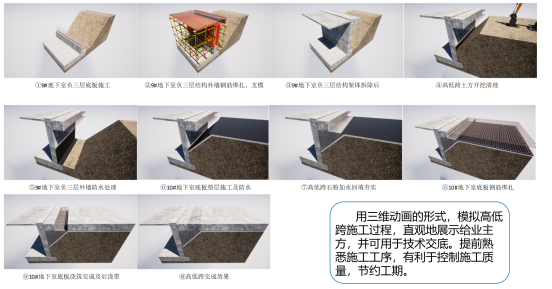

地下室高低跨模拟

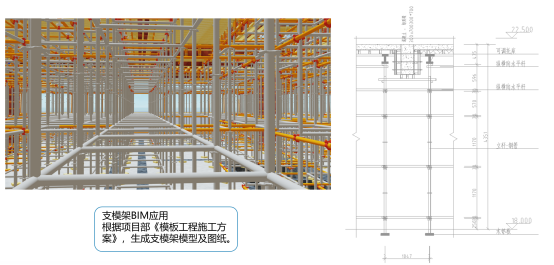

支模架方案模拟
