一、BIM及智慧化设计亮点

 根据招标文件要求，本项目要求提供  BIM  服务，因此我方在项目设计过程中引入  BIM  技术，同时基于  BIM  技术的应用，针对项目运维设计了  BIM  融合感知平台。 通过在本项目上应用 BIM 技术，不仅能提高设计质量，减少图纸中错漏碰缺的发生，使设计图纸切实符合施工现场操作的要求，并能更进一步辅助工程施工管理。通过 BIM 融合感知平台的应用，不仅可以进一步提高水厂运维的管理精度、提高安全保障，而且可以提升运维效率、降低运维成本。

二、项目 BIM 技术应用背景

1.工程特点分析

本工程包括两部分建设内容，一是新建工程，二是改造工程。新建工程规模较大，建构筑物数量多而且结构复杂，管线错综复杂，任何一处设计纰漏都可能造成后续施工困难；改造工程系统相对复杂，隐蔽性强，不确定因素及外部干扰因素多，容易发生事故。

因此，为顺利完成本工程，我们引入 BIM 技术，借助三维设计手段来解决设计上遇到的难题， BIM 技术在设计方面具有以下优势：

（ 1 ）协同。采用 BIM 软件，各专业借助项目服务器在同一平台协同设计，实时将修正内容上传至服务器，使得各专业即时互通，避免了因沟通不及时造成的纰漏，大大提高了设计精度。

（ 2 ）同步。建立的三维模型与图纸关联，只要修改模型，对应的平面图、剖面图自动同步更新，避免了在出现变更时，部分图纸出现漏改的情况，极大提高了设计效率。

（ 3 ）虚拟现实。三维模型直观、立体，相比于二维设计，构筑物内部构造一目了然，错综复杂的管线在高程上的交叉、碰撞等问题也易于发现并更正，减少了因设计疏忽造成的不必要的设计变更。

（ 4 ）自动生成剖立面图。模型建成后，可随意角度进行剖切，实时生成相应位置剖立面图，极大减轻设计人员的工作量的同时，因图纸由模型生成，从而保证了图纸的准确性。

（ 5 ）工程量统计。参数化模型搭建后，可精确统计土方量，设备信息，管材耗量。

（ 6 ）施工辅助。通过浏览虚拟模型，配合局部复杂结构的 3D 剖切图，使得设计人员与施工方的沟通变得顺畅。

2.应用目标

本工程 BIM 应用为提高工程设计及施工质量，为更好地开展该工程的项目管理，达到项目设定的安全、质量、工期、投资等各项管理目标。通过 3D 深化设计、管线碰撞、工艺模拟、管线综合、场地模拟、辅助验收等 BIM 的应用，以数字化、信息化和可视化的方式提升项目建设水平，做到精细化管理。

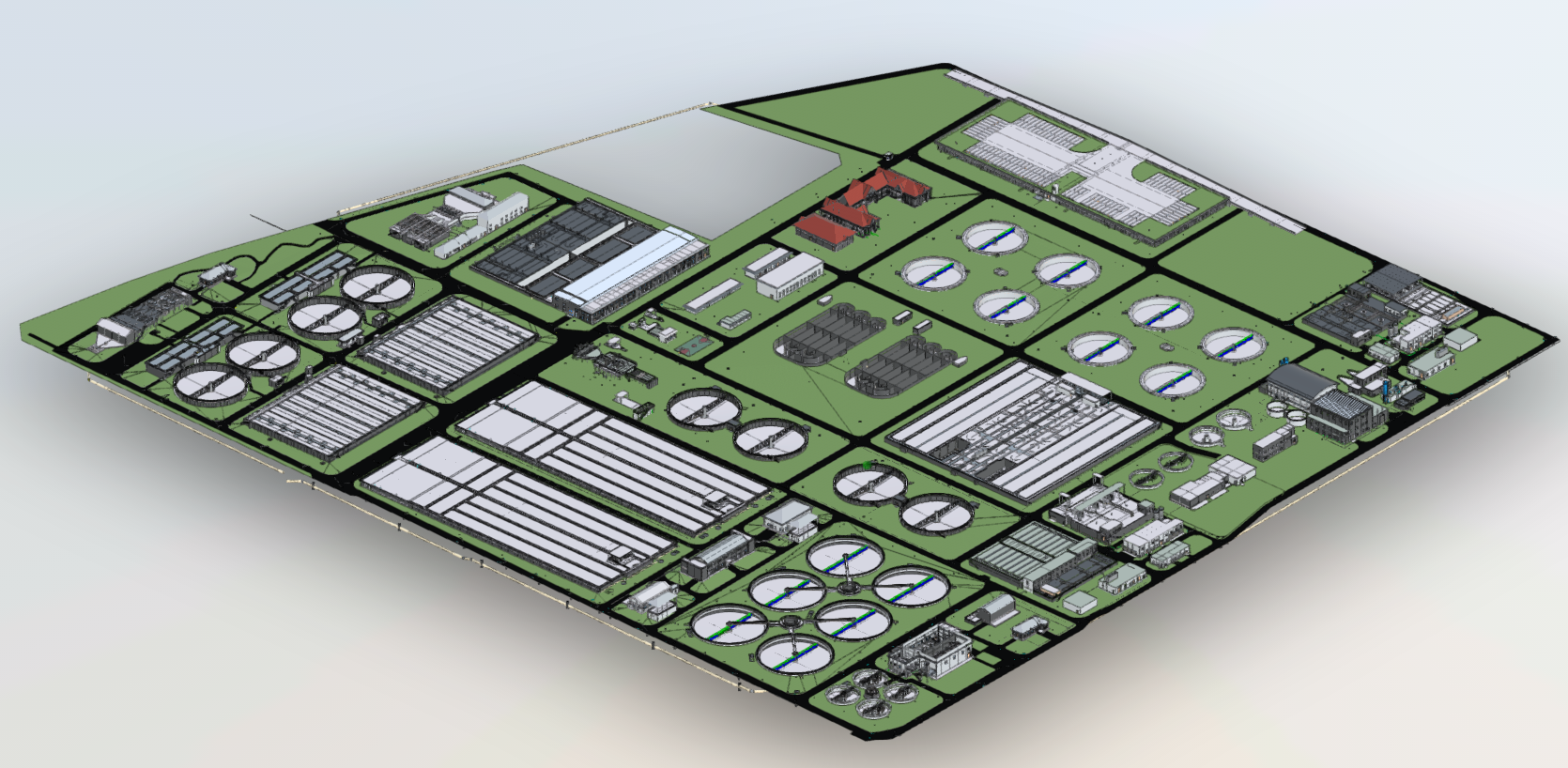

          3. 设计施工

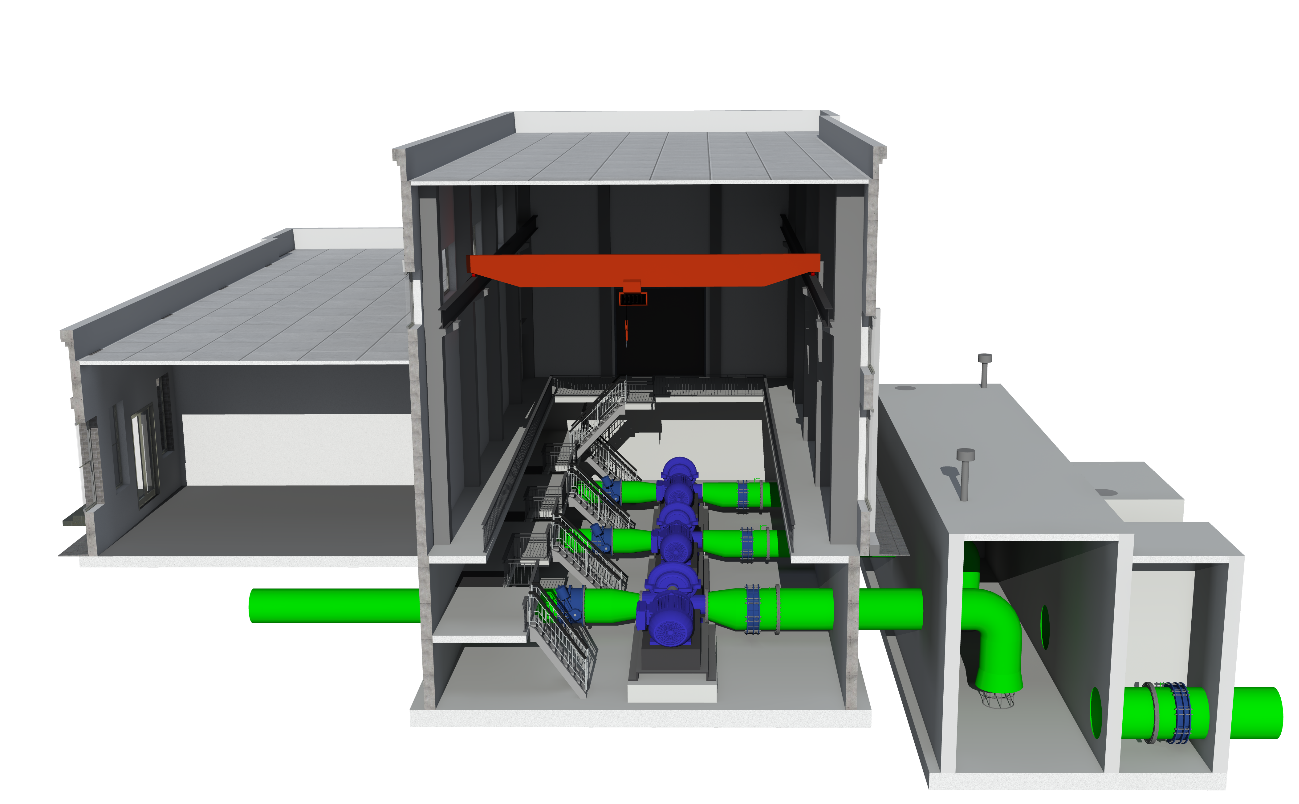

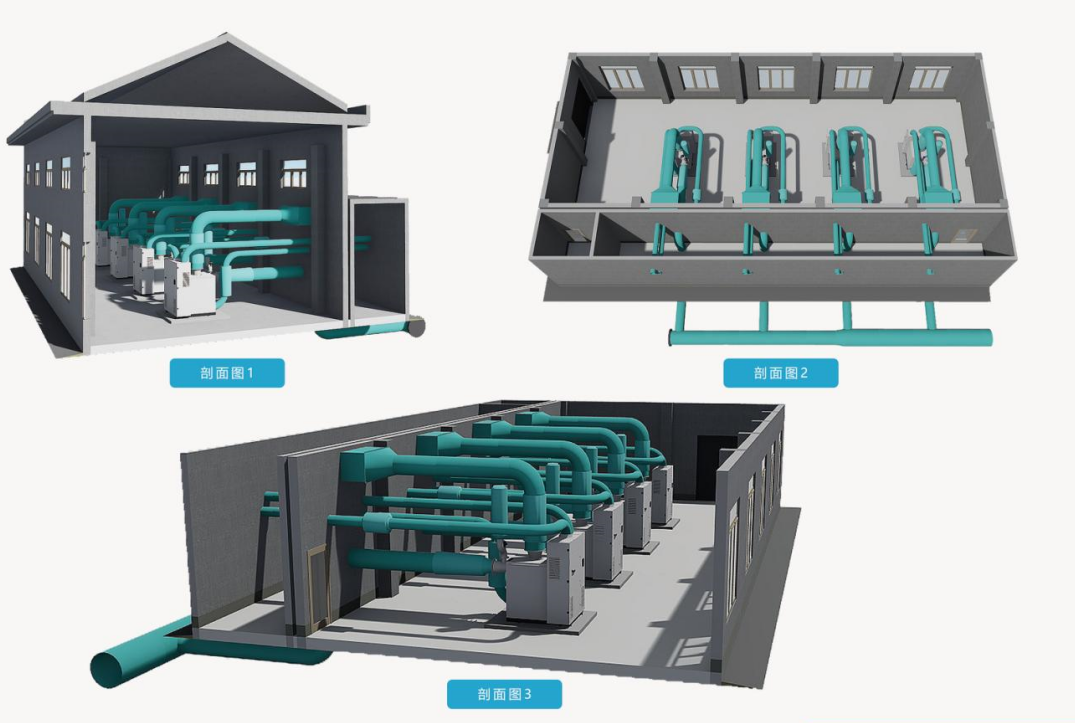

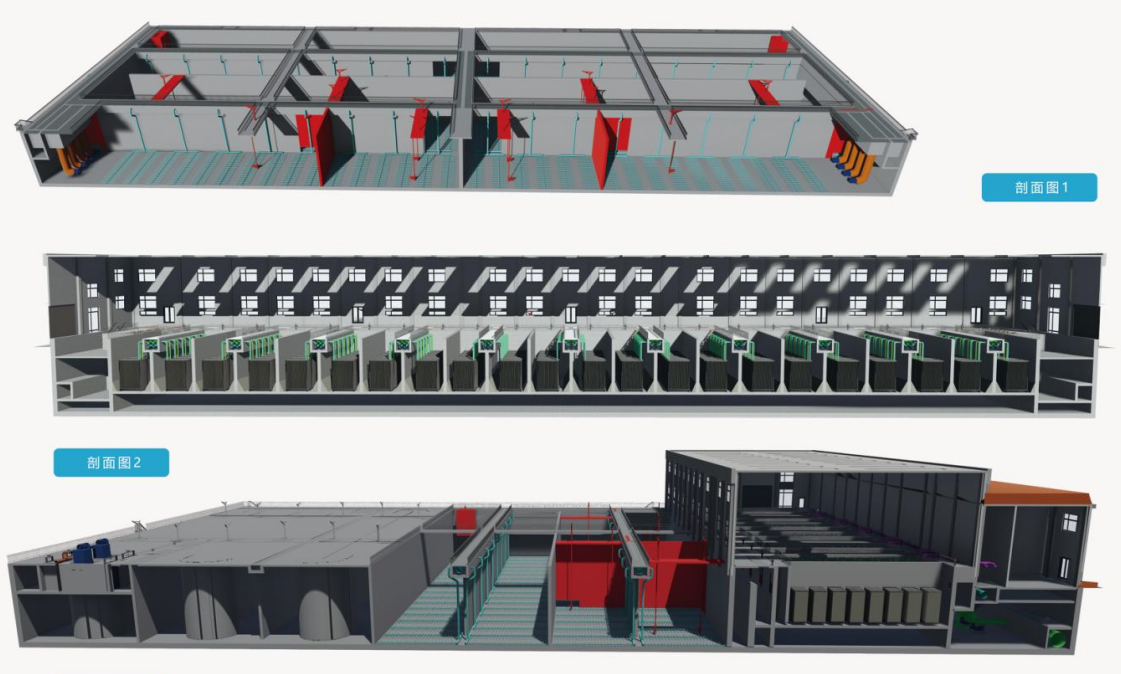

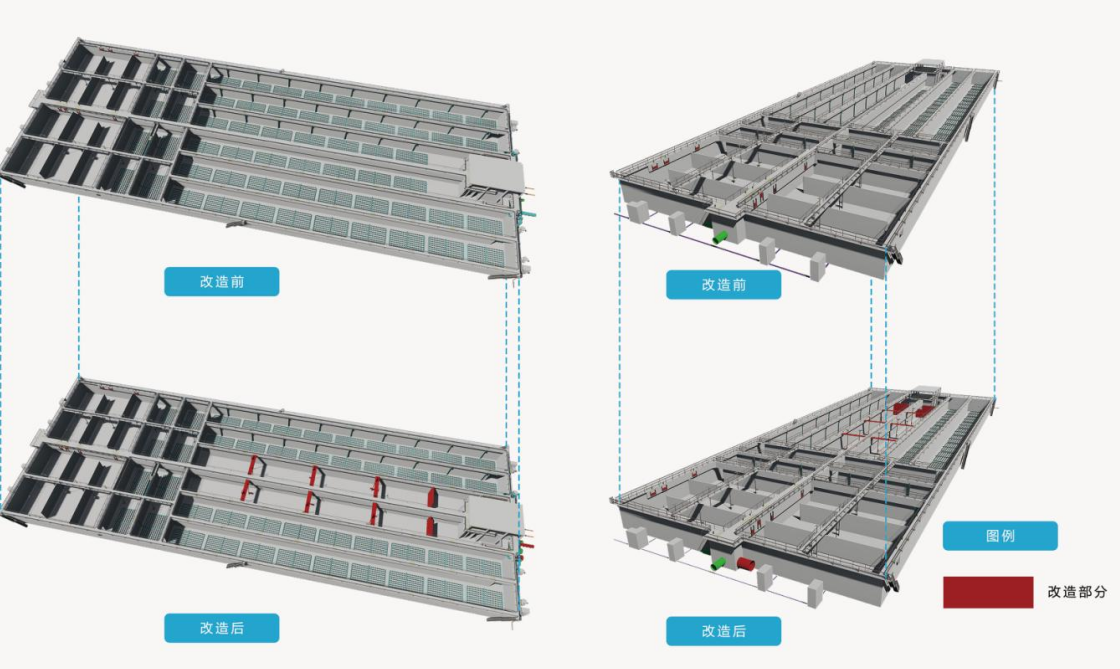

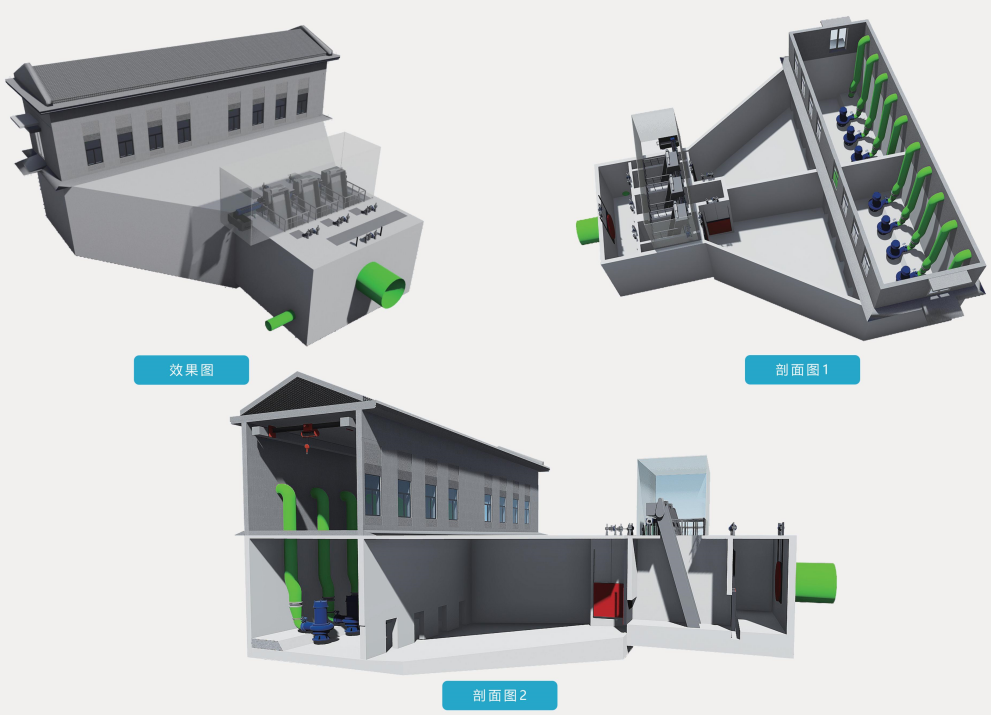

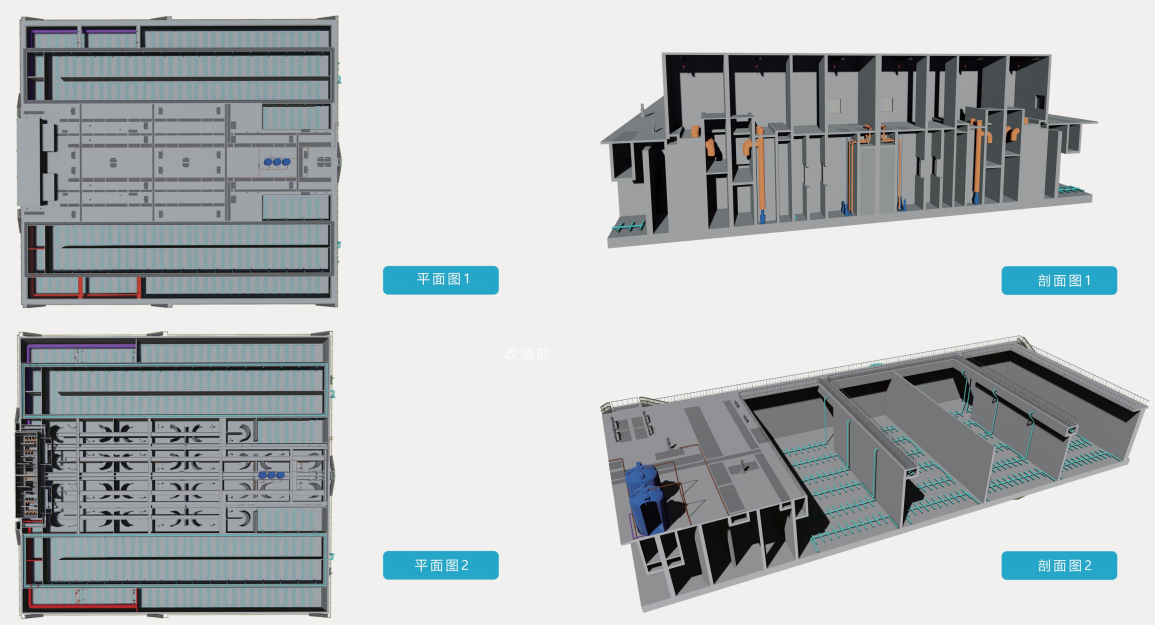

（ 1 ）精细化设计

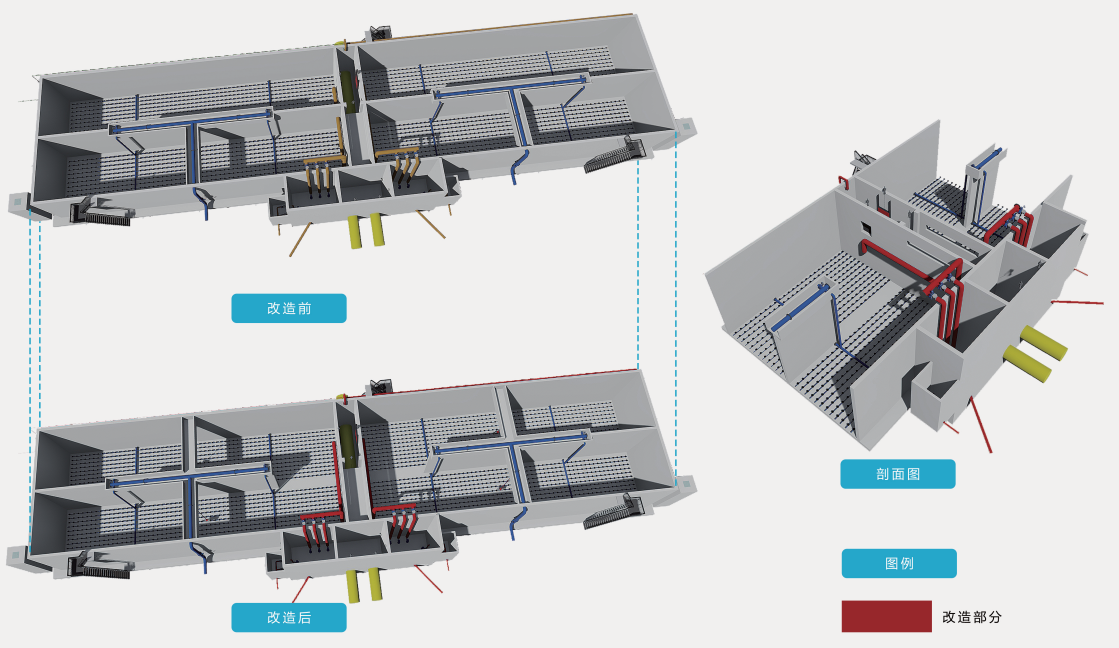

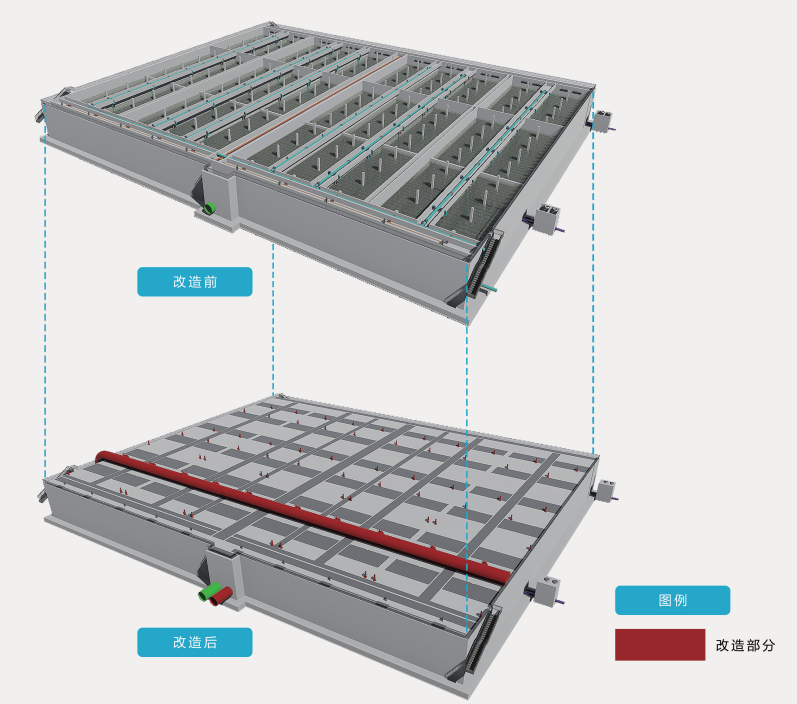

基于施工图模型内的所有内容，进行碰撞检测服务，通过三维方式发现图纸中的错、漏、碰、缺与专业间的冲突。从而预检施工过程中可能出现的问题，提前解决，避免工期延误或返工。

（ 2 ）材料统计

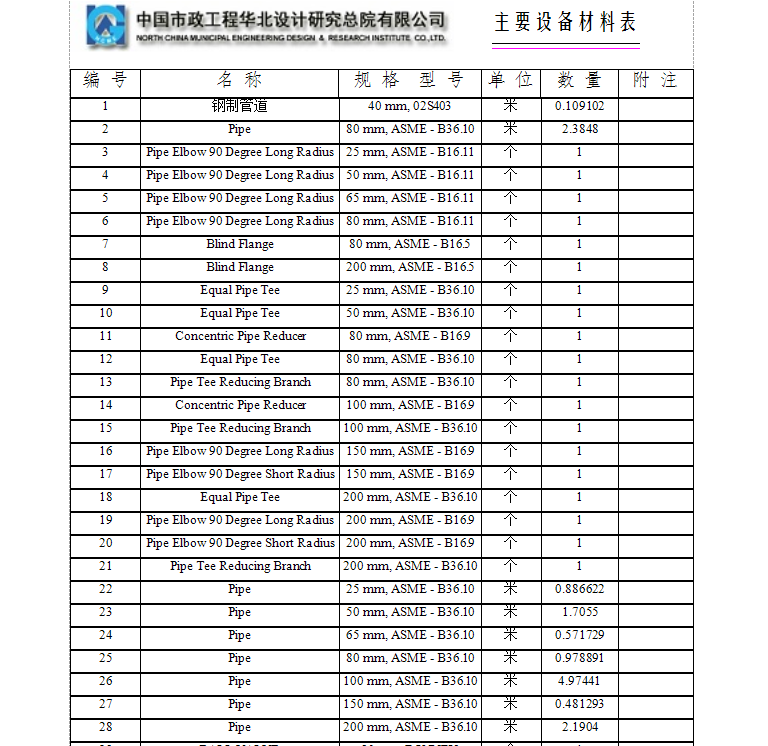

在 BIM 模型建立过程中，对构件材质进行准确定义，在模型建立完善之后，可进行大宗材料统计，便于控制材料计划；进行工程量统计，控制施工进度。

同时，材料清单列表内容与模型实时联动，在出现设计变动的情况下，更改 BIM 模型结构或者某些构建材质，材料清单中的材料统计量及工程量都会随着模型的变更而变动，操作便捷的同时还能够保证算量统计的准确性。

（ 3 ）施工进度模拟

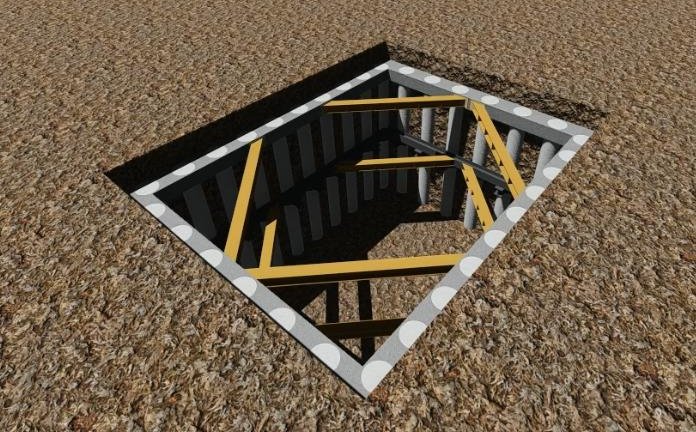

使用 Navisworks 、 Fuzor 等 4D 软件进行施工计划仿真模拟， 4D 仿真以其直观可视化的特性清晰地展现施工过程中施工空间、设施、资源之间可能存在的冲突和不足，以利施工计划的改进，可显著提高计划的可实施性；施工模拟可以与施工现场进度相联动，及时反映施工进度，施工中是否存在延误工期、进度提前等情况在进度列表中将一目了然，便于管理人员宏观调控，从中协调平衡；施工模拟还可以起到指导施工的作用，对于复杂的施工方法及新型施工方法，能够起到很好的教程作用，便于施工人员快速学习、准确掌握并正确施工。

（ 4 ）出施工图

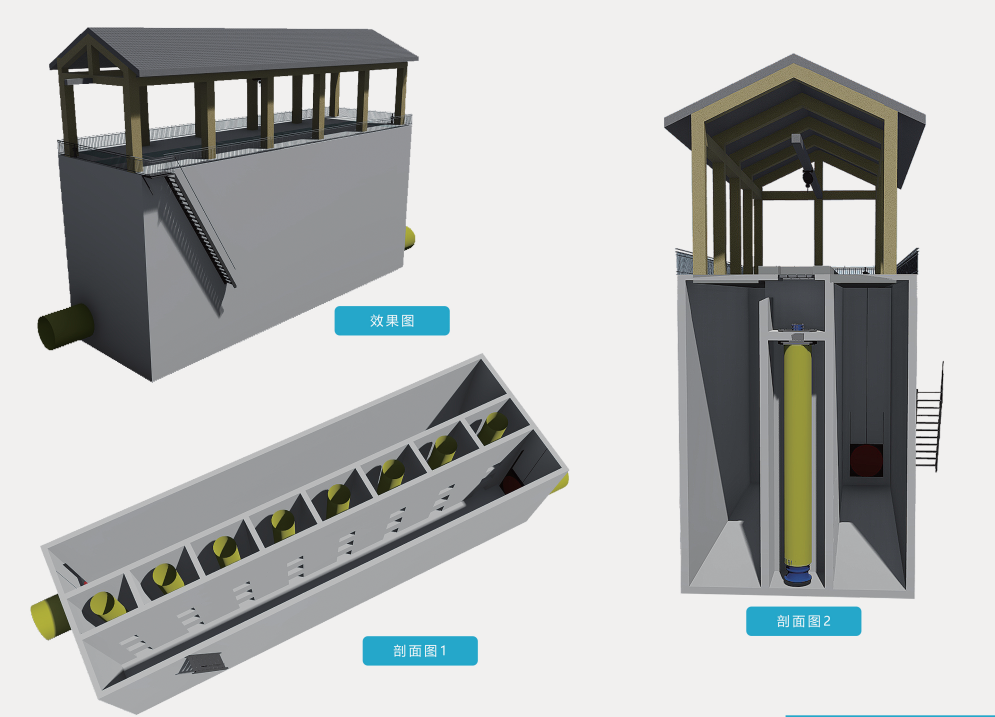

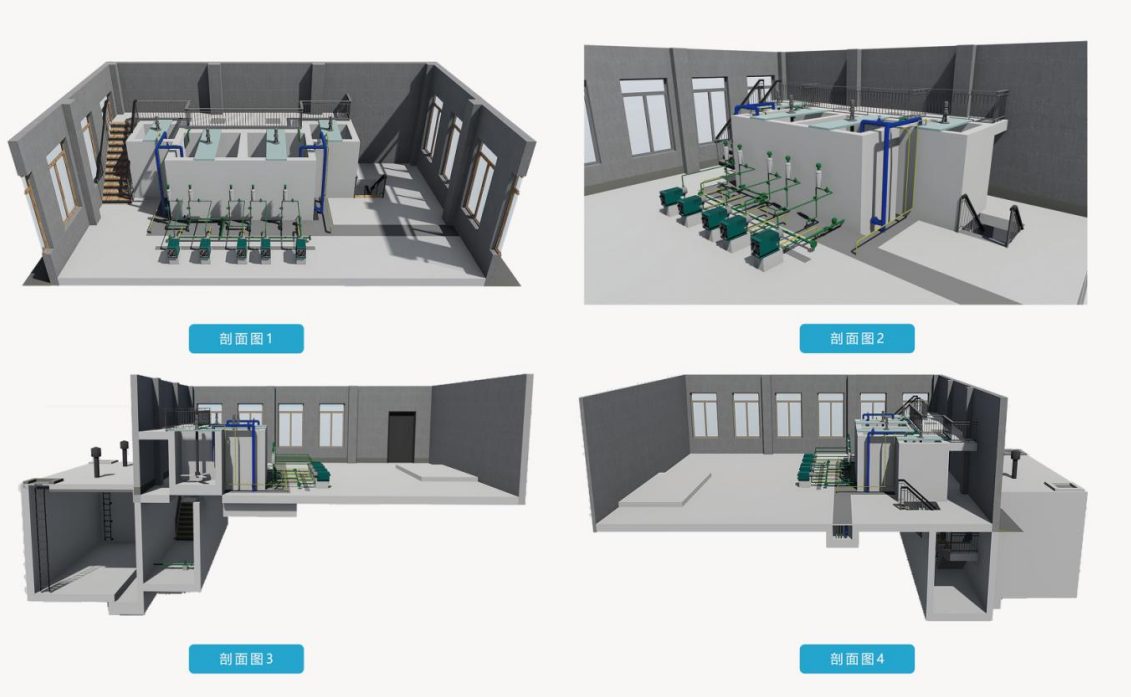

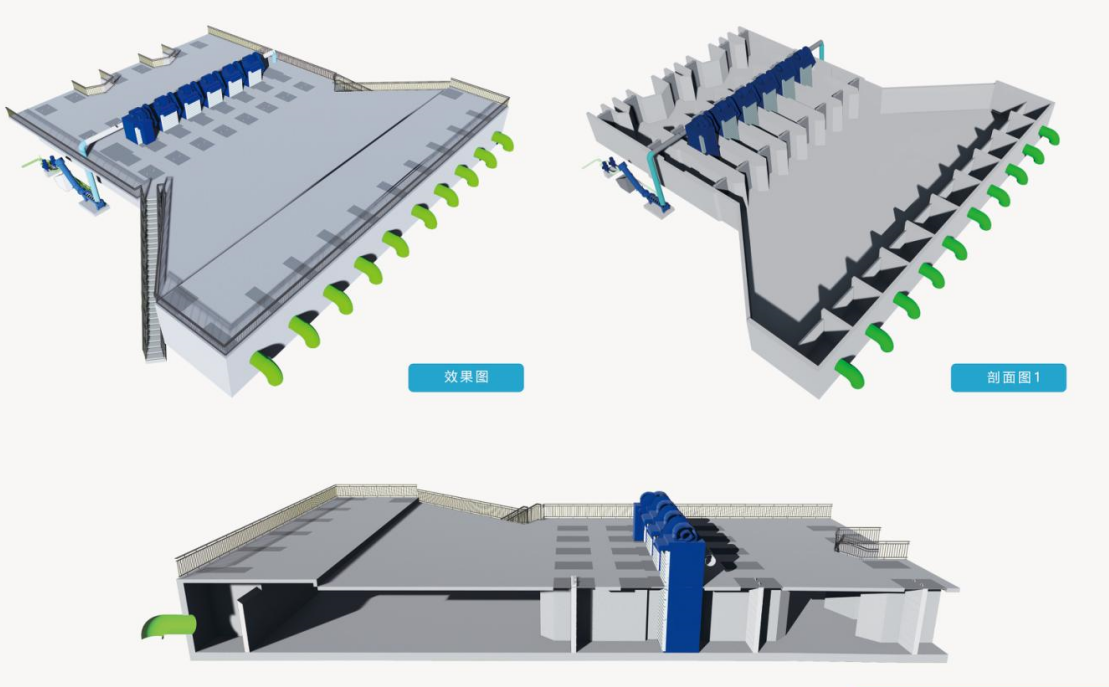

应用 BIM 软件在精准建模的前提下，可进行出图，包括三维轴测图、二维平面图、立面图、剖面图、透视图等，图纸可与模型实时联动，更改模型则图纸可自动更新，保证各专业 BIM 模型与二维施工图一致，无需设计人员逐一进行手动更改，减少因设计变更而引起的工作量，同时降低图纸出现错漏的概率。

（ 5 ）技术审核

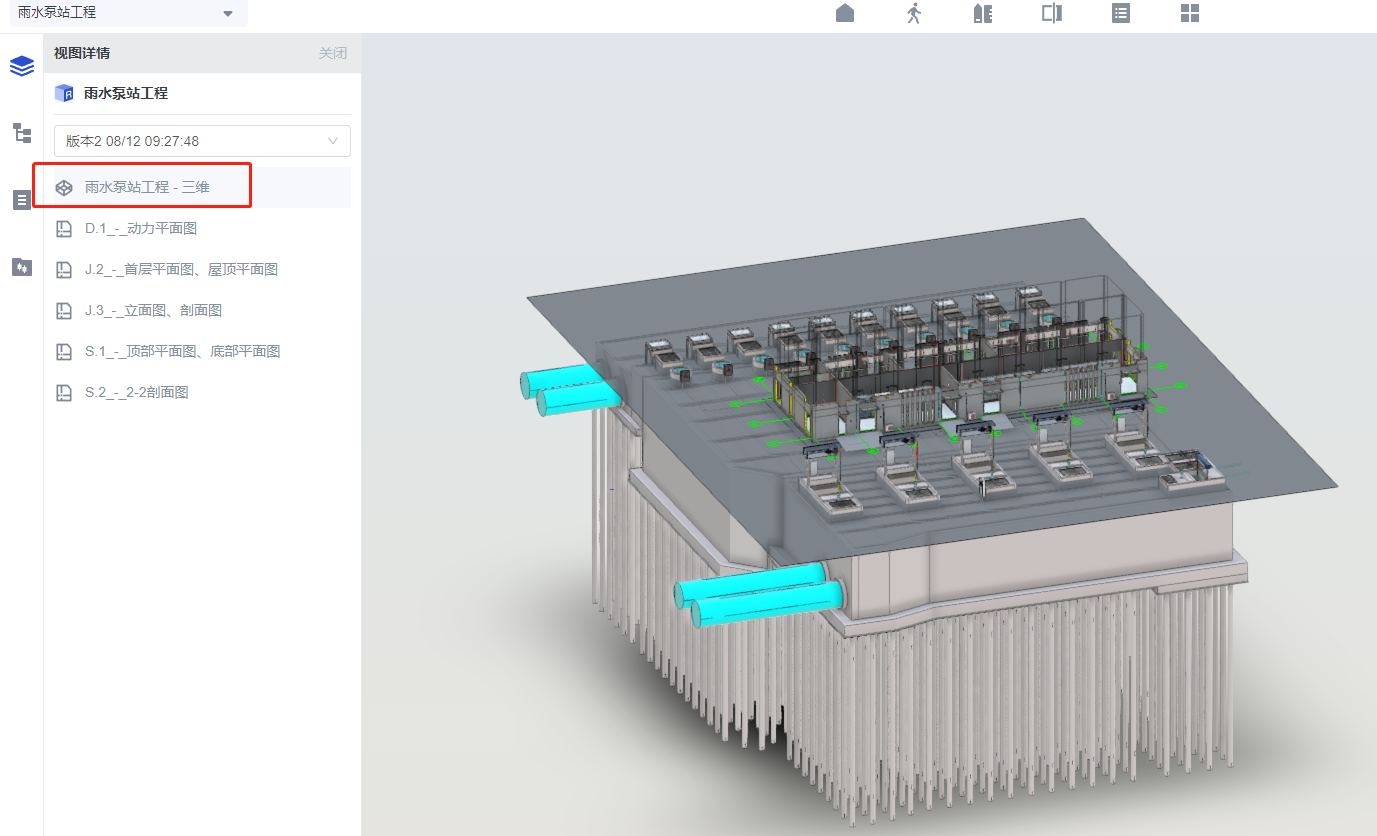

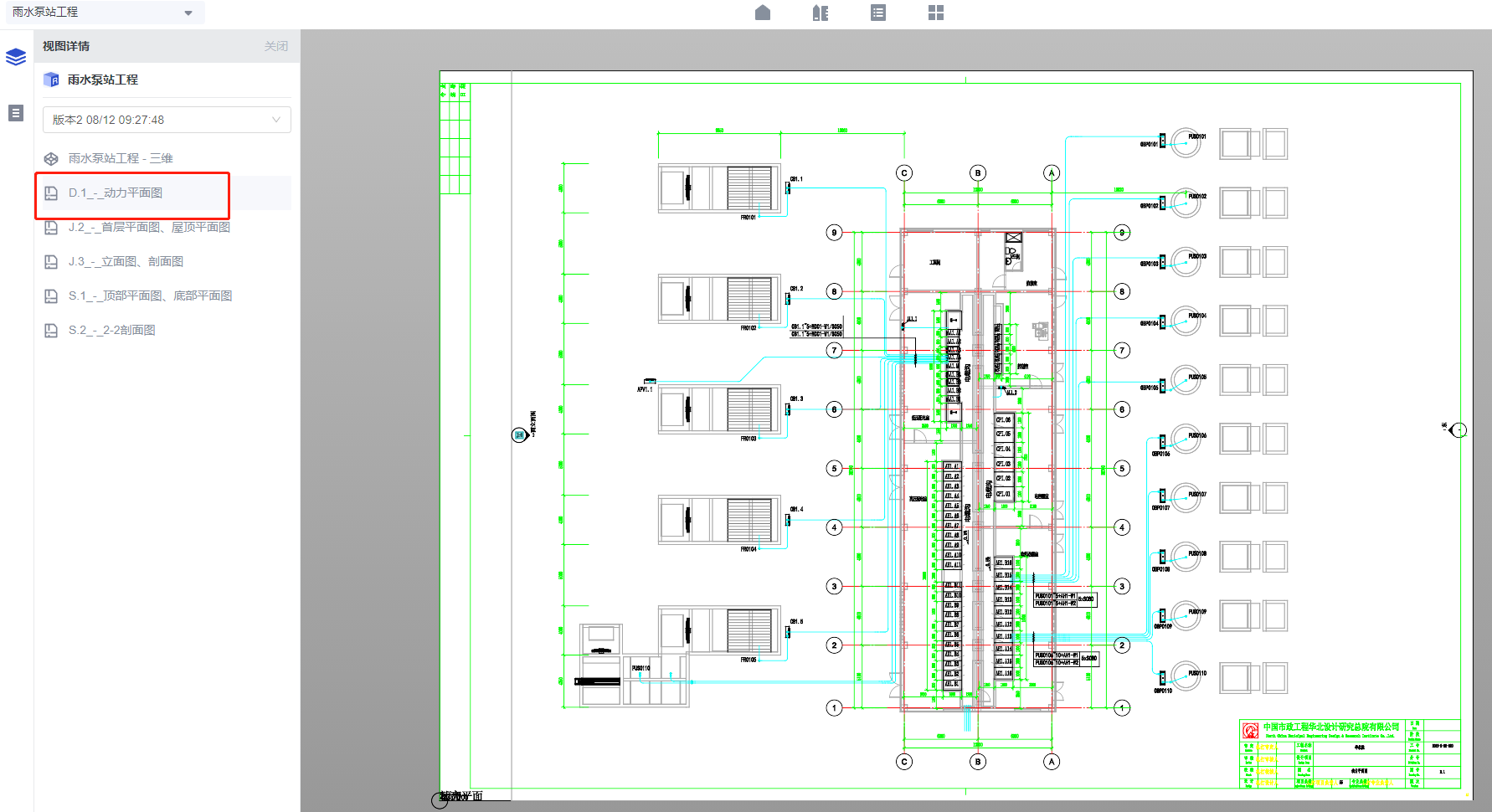

采用协同大师发布的轻量化模型进行全专业审核。

4. 智慧运维

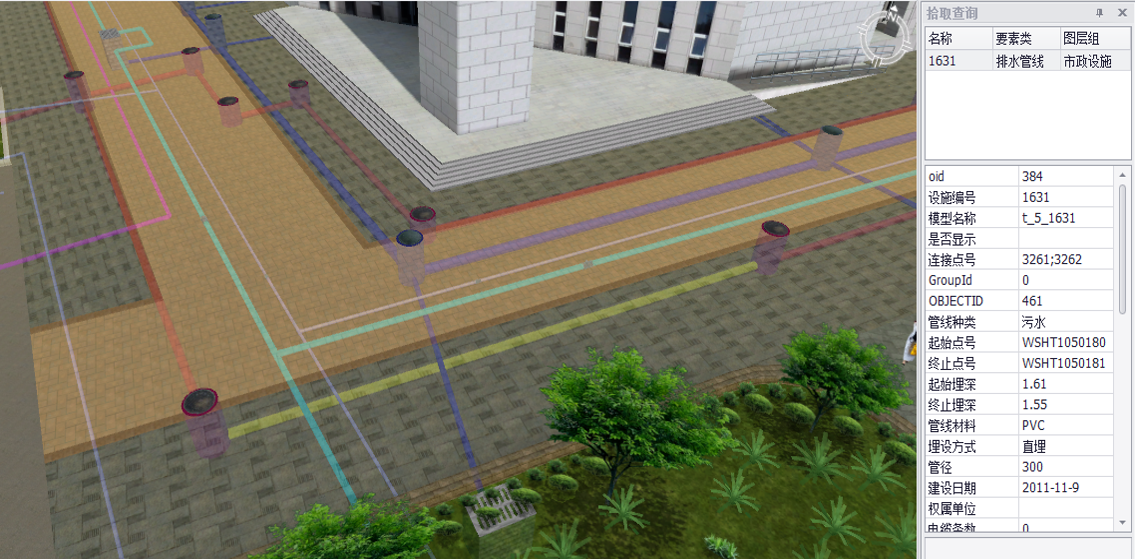

为服务本项目后期智慧运维需要，在重要监测点安装相应传感器等设施，并为项目后期智慧运维系统的接入提供技术支持，并且保证应用技术的前瞻性，确保在长期的发展过程中，智慧平台具有可持续发展性。

智慧管理平台可实现项目运维期间的数据采集与实时监控，能够及时发现问题，并为管理人员提供解决建议，便于管理人员决策。
