院校组 项目编号:399 2022-05-06

万科广场

1. 项目概况

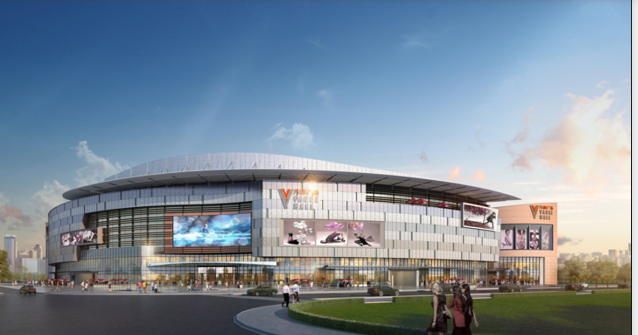

万科七宝53#项目用地位于上海市七宝镇,北临漕宝路,南至青年路,西依七莘路,东靠民主路。总建筑面积239526平方米(其中地上127750平方米,地下111776平方米)。地上全部为商业空间,包括出租店铺、游乐城、影院、餐饮等多种业态。地下一层一部分为商业空间,同北侧9号线、西侧17号线地铁相连。地下一层剩余部分以及地下二、三层为地下停车库和必要的设备用房、库房、后勤用房。

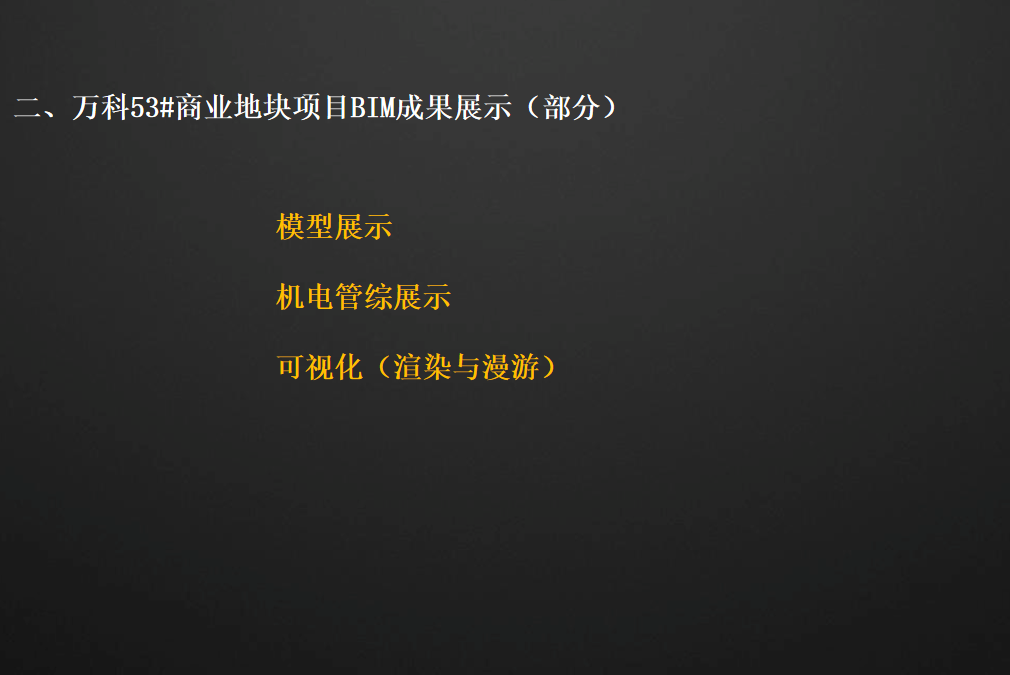

2. 模型成果展示

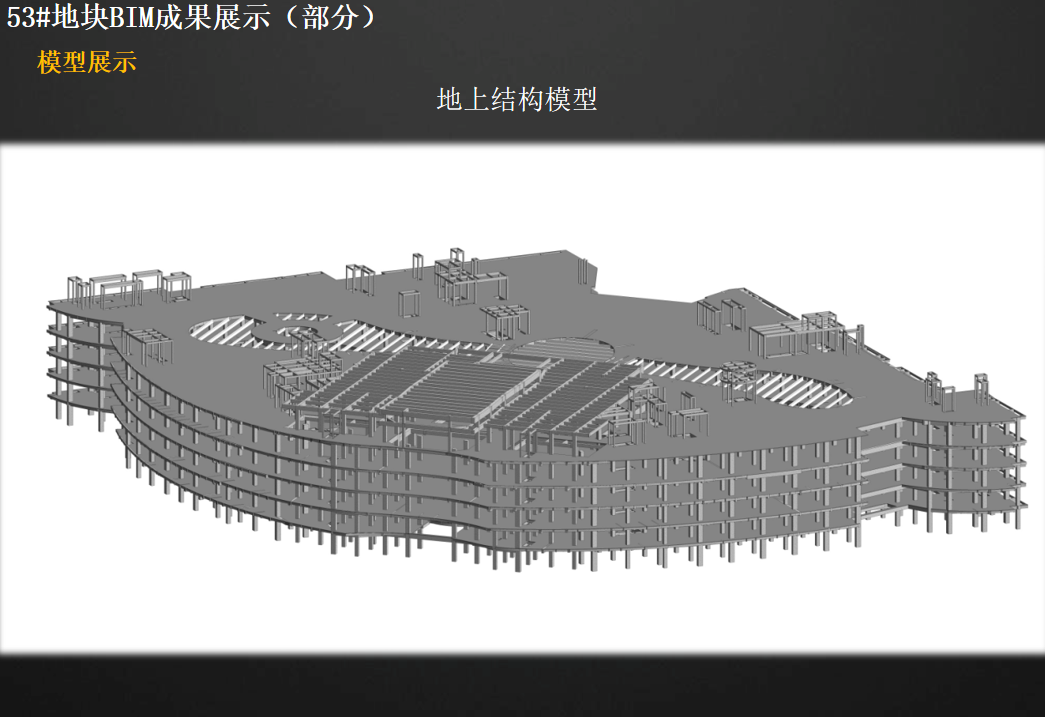

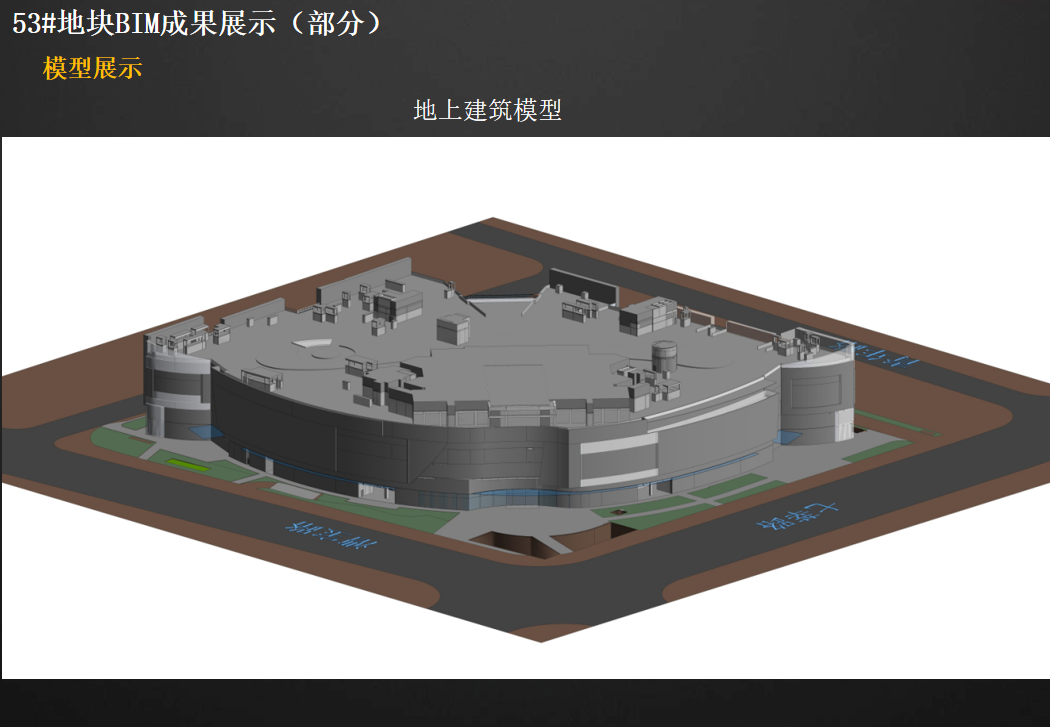

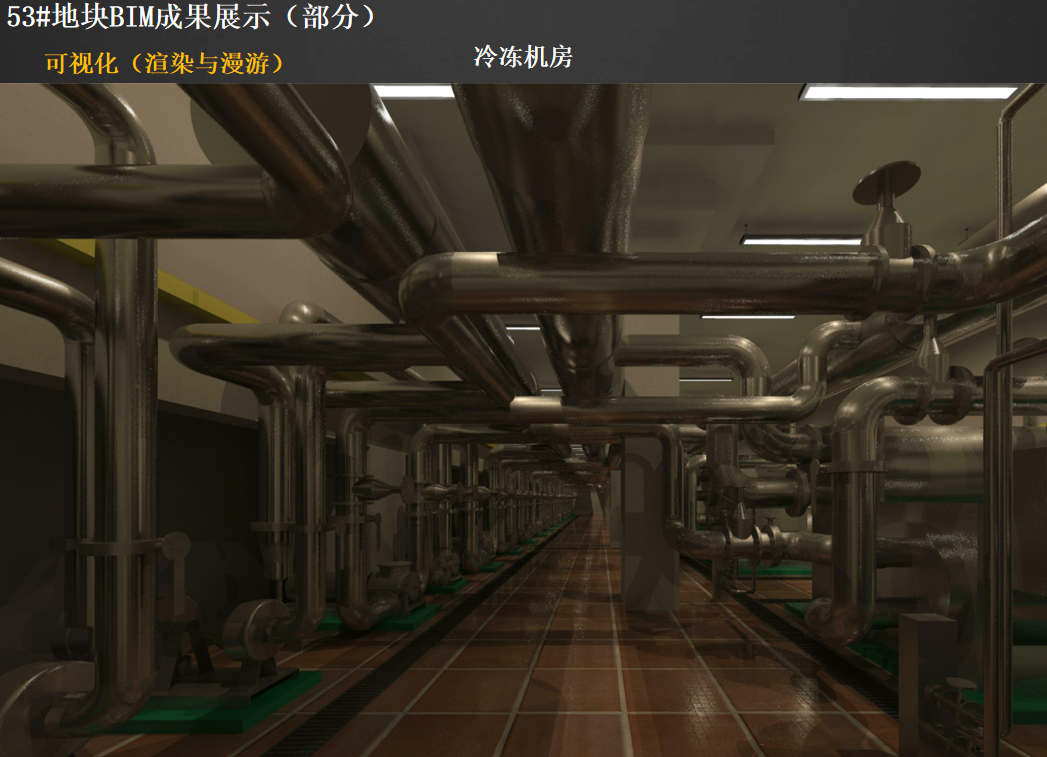

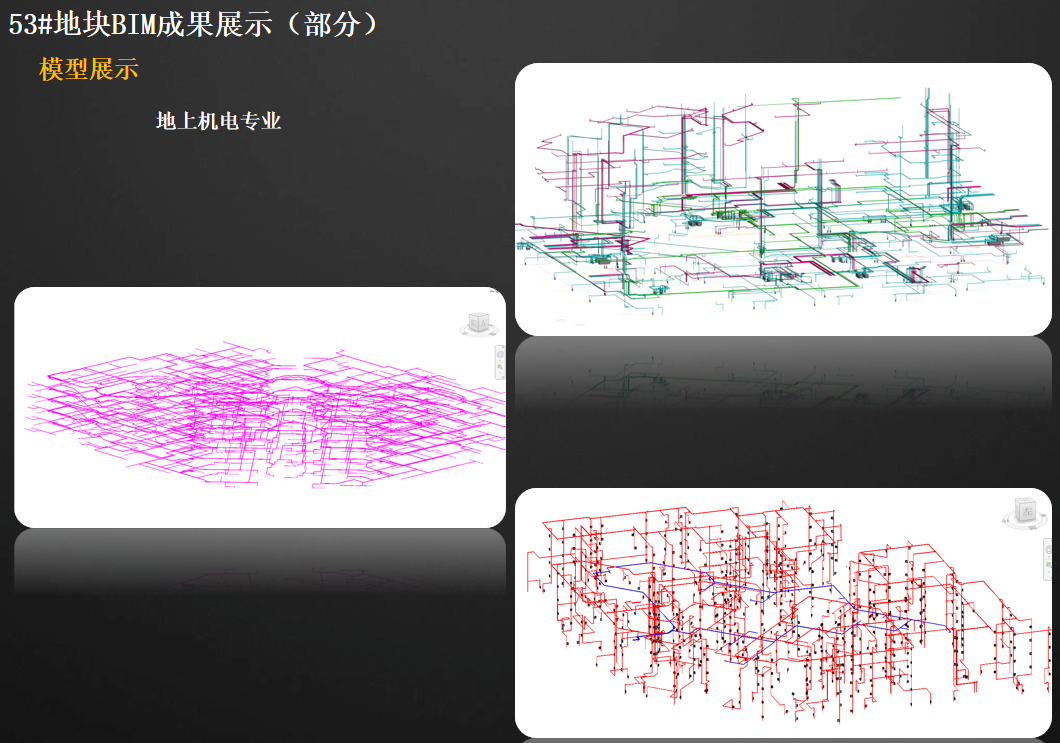

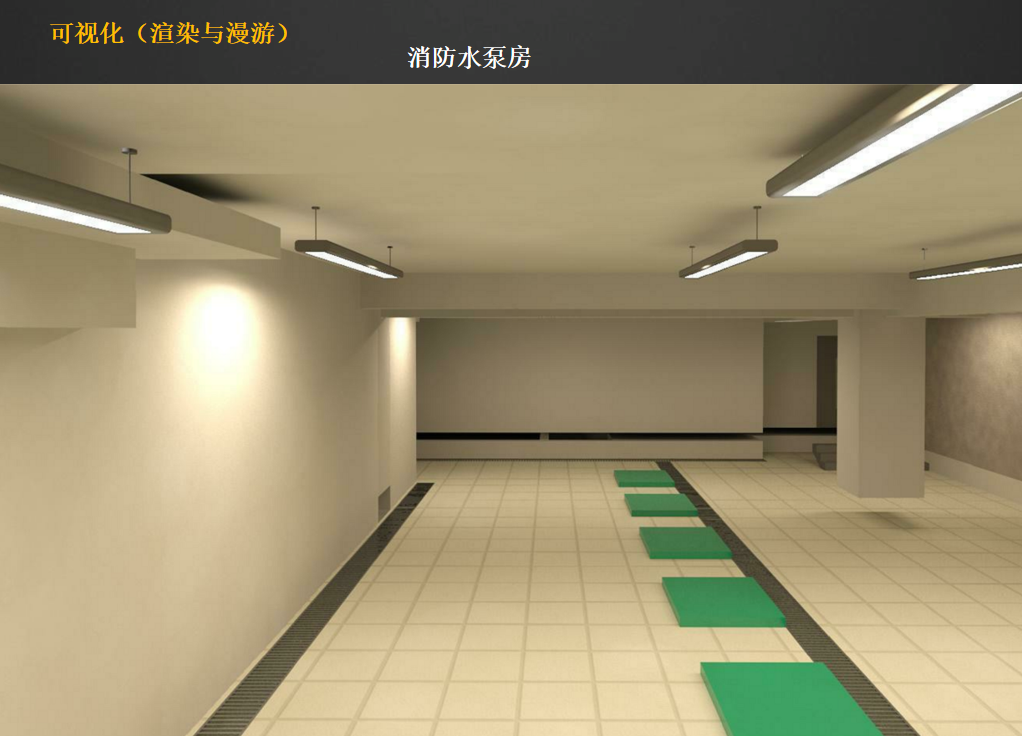

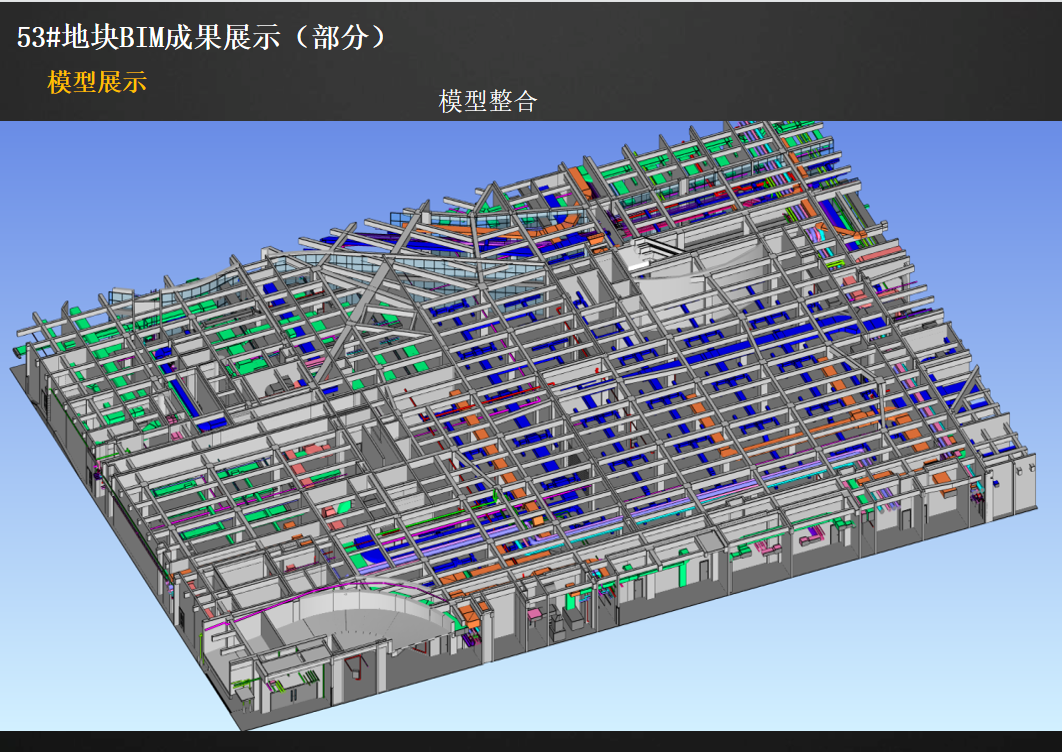

                                                                                                  模型展示

屏幕截图 2022-05-09 215915.png   屏幕截图 2022-05-09 215957.png   屏幕截图 2022-05-09 220018.png   屏幕截图 2022-05-09 220055.png   屏幕截图 2022-05-09 220110.png   屏幕截图 2022-05-09 220125.png   屏幕截图 2022-05-09 220137.png   屏幕截图 2022-05-09 220155.png   屏幕截图 2022-05-09 220209.png   屏幕截图 2022-05-09 220222.png   屏幕截图 2022-05-09 220237.png   屏幕截图 2022-05-09 220253.png   屏幕截图 2022-05-09 220306.png   屏幕截图 2022-05-09 220317.png   屏幕截图 2022-05-09 220330.png   屏幕截图 2022-05-09 220346.png   屏幕截图 2022-05-09 221457.png


3. 团队组织概况

我们团队曾获得过 “鲁班杯”全国高校“三等奖”我们共同承诺、共同承担。我们一起分享信息 观点和创意,共同决策,以帮助每个成员能够更好地工作。我们不只专注个人目标,更关注多名成员共同工作而带来的增值效应。我们共同奉献。我们共同绕于一个每一 个成员能够为之信服的目标。我们共同挑战、相互协作,平等分享工作成果。
指导老师:张飞,杜江涛
队长:苏斌超:负责审核工程建筑,结构,给排水,电气相关专业图纸,根据图纸编制BIM实施计划,全专业协调工作及标准制定。
队员:李梦洁:负责结构,建筑专业建模及问题报告汇总。
队员:杨龙飞:负责暖通专业建模工作,后期管综优化及暖通问题报告汇总工作。
队员:文豪:负责给排水及电气专业建模工作,后期管综优化及水, 电问题报告汇总工作。
队员:陈俊俊:主要负责项目后期效果图,渲染及施工模拟的工作,最后模型整合并提交。

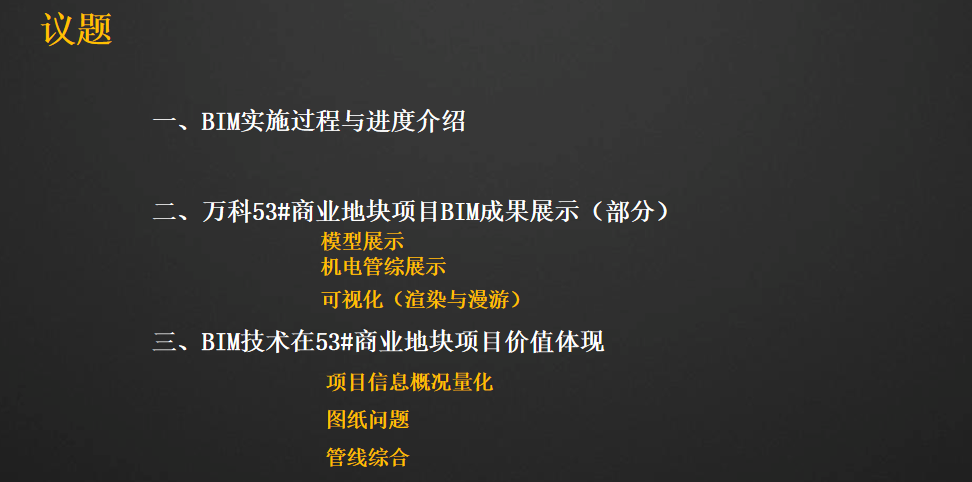

4. BIM模型应用价值点

BIM模型应用价值点

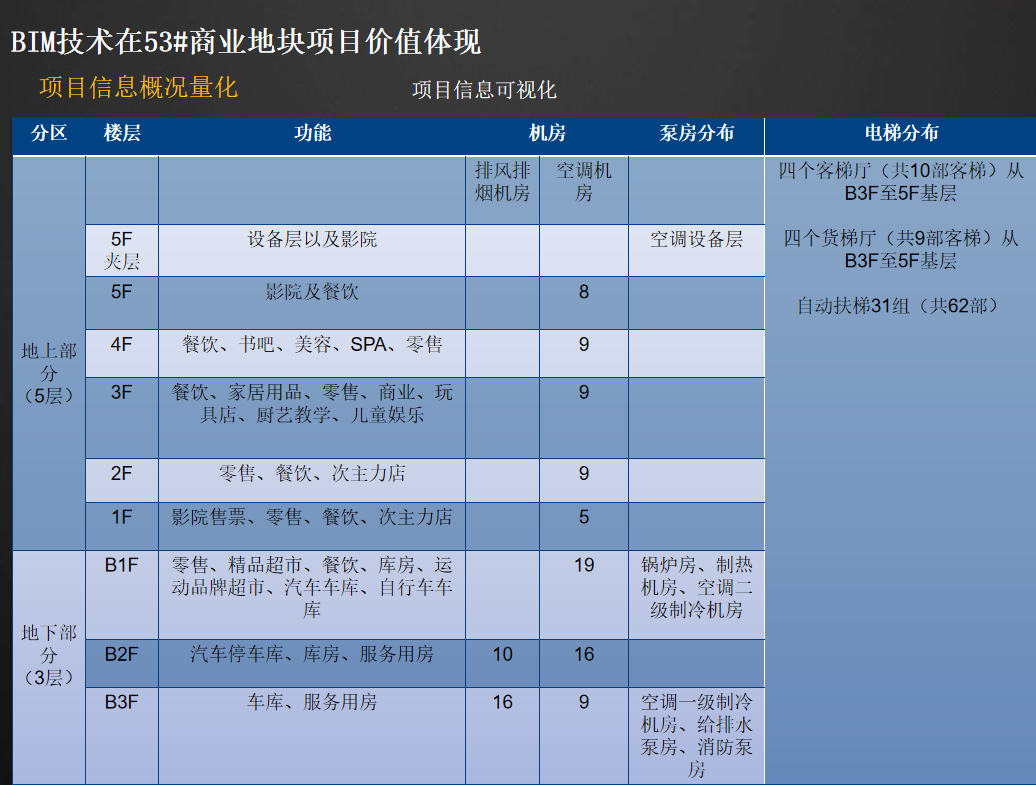

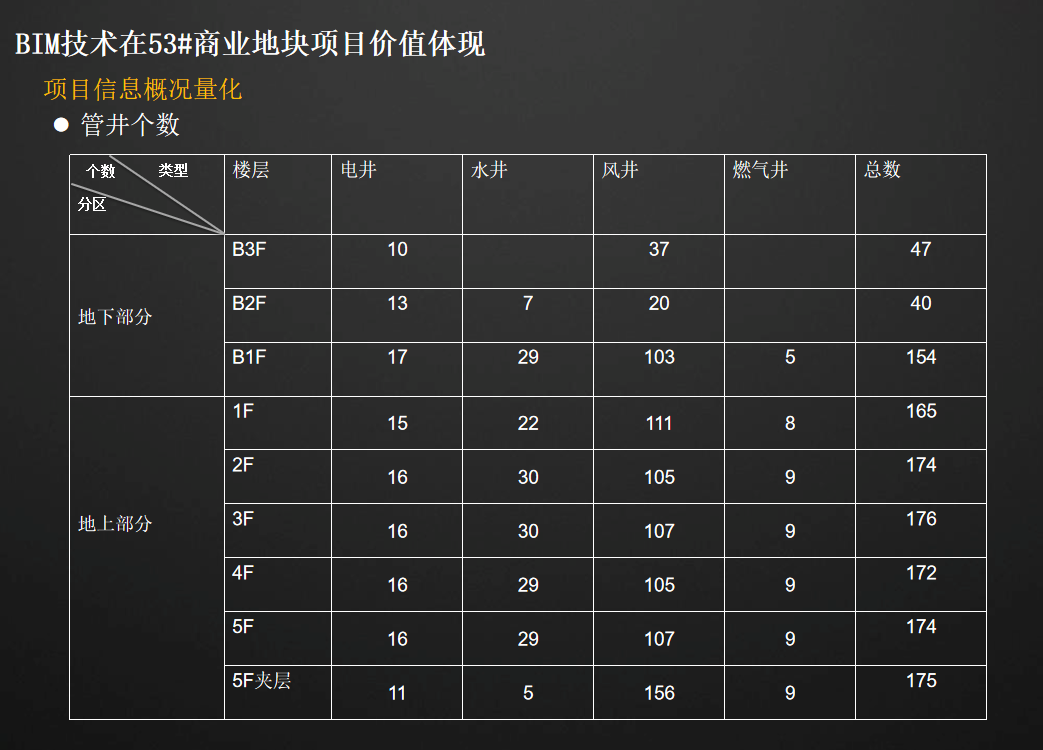

                              项目信息概况量化

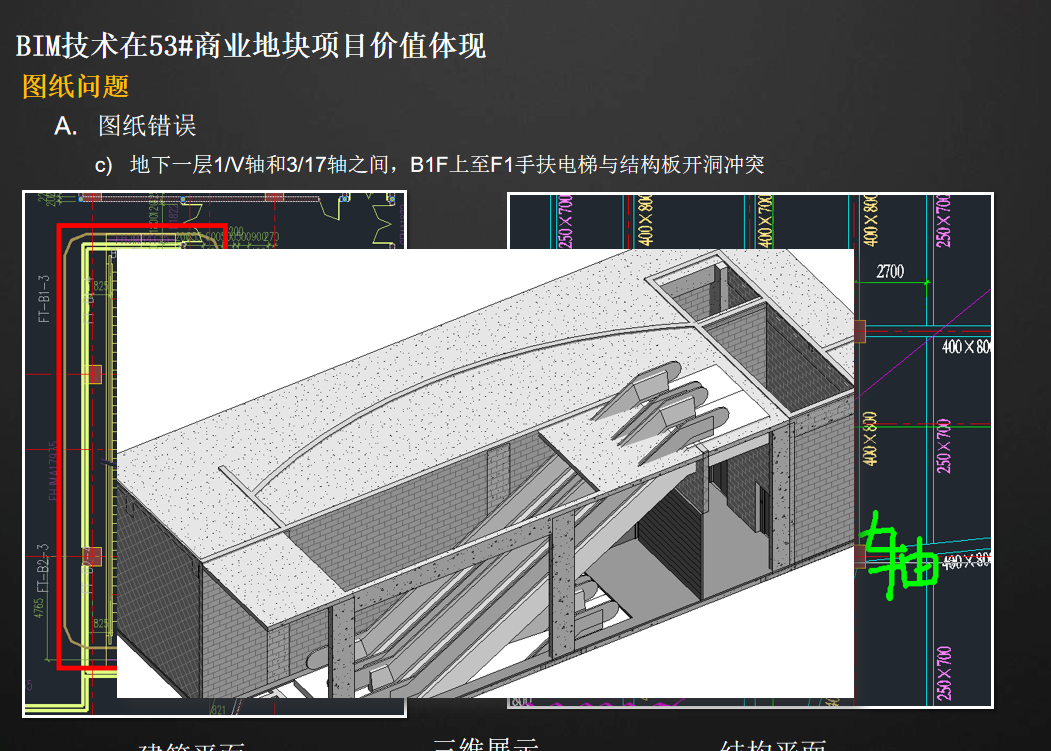

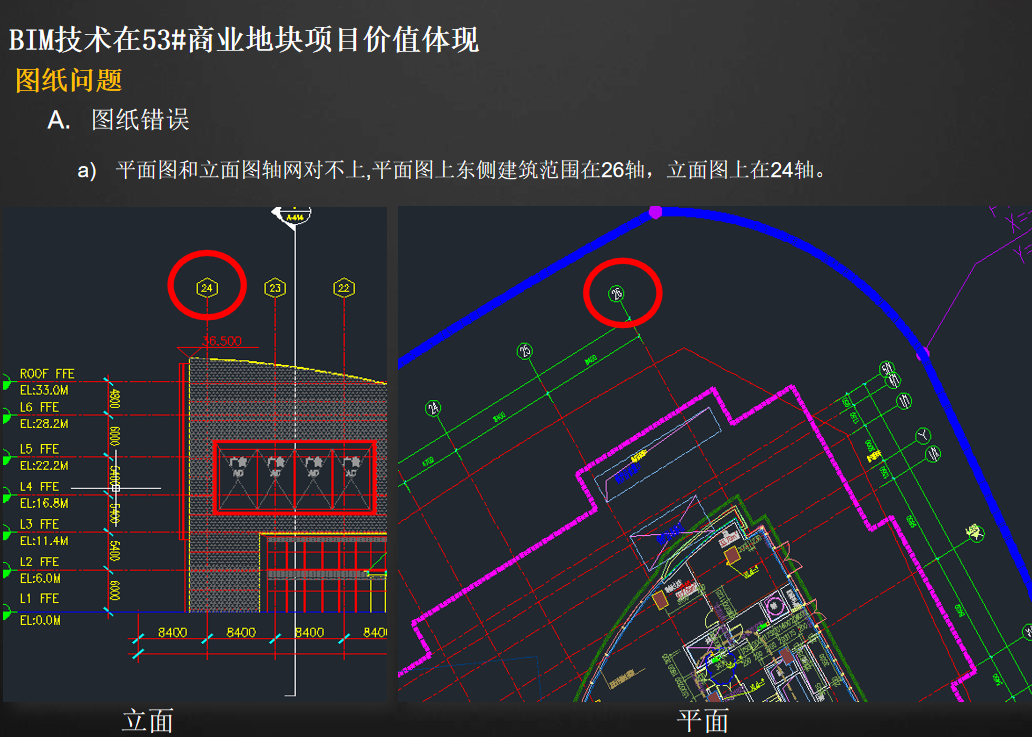

                              图纸问题

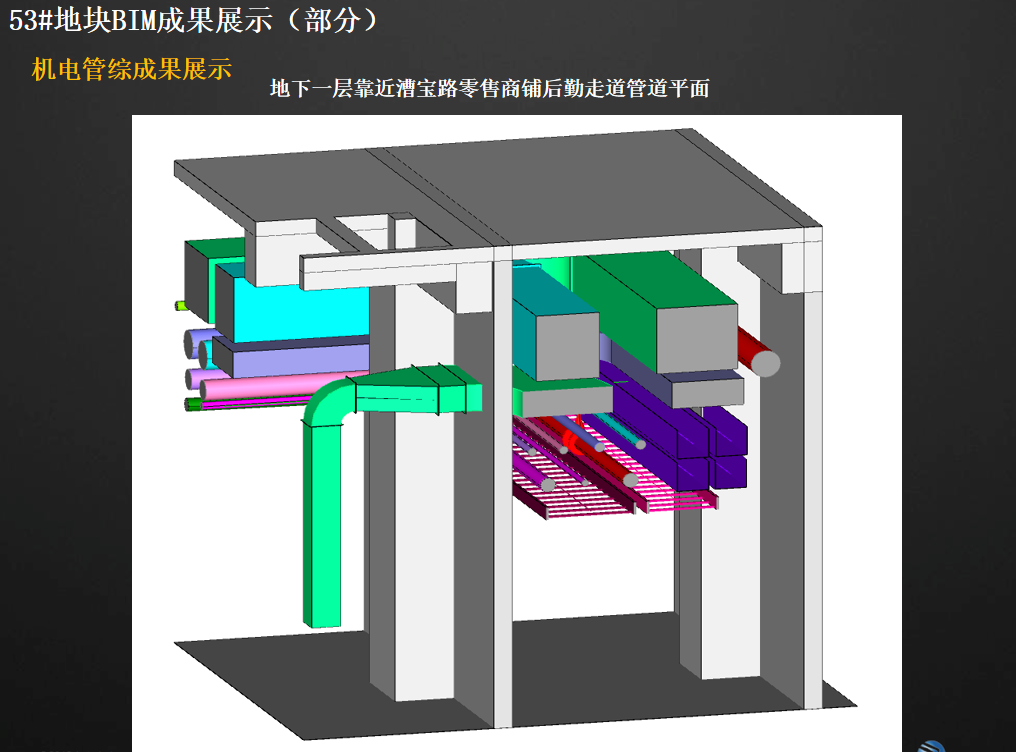

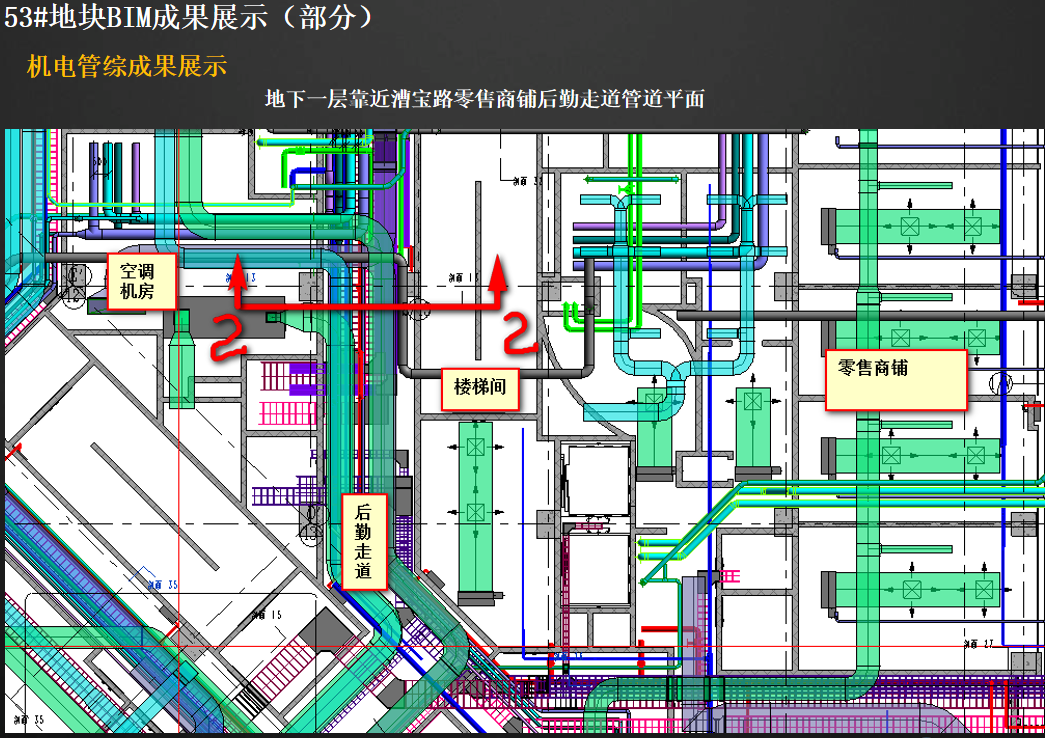

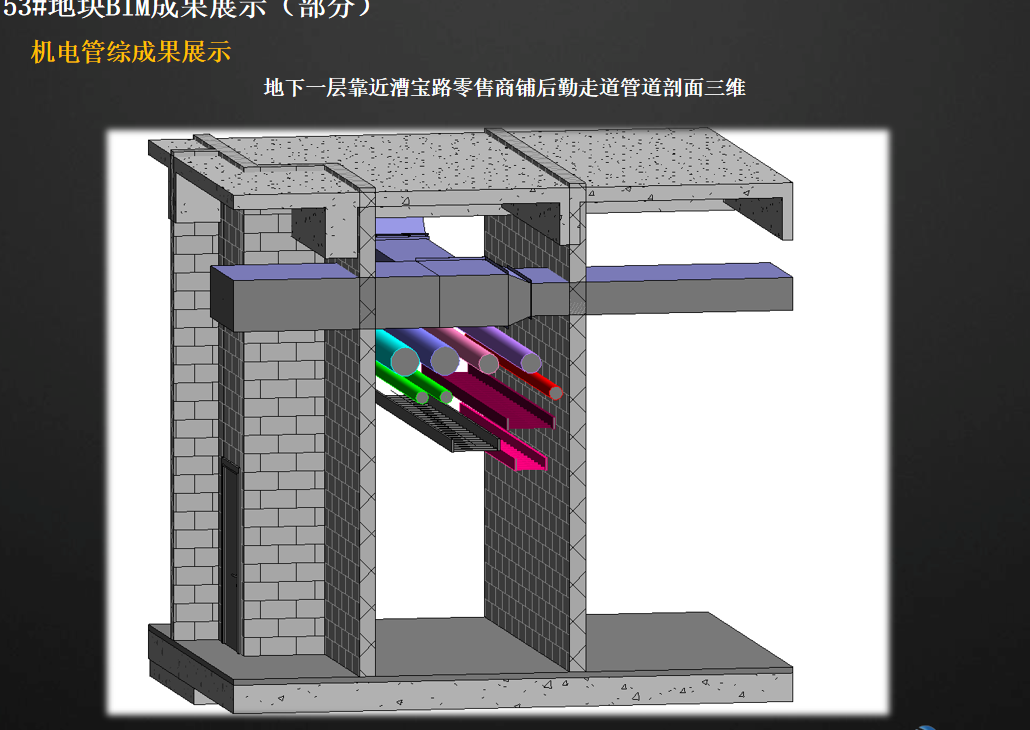

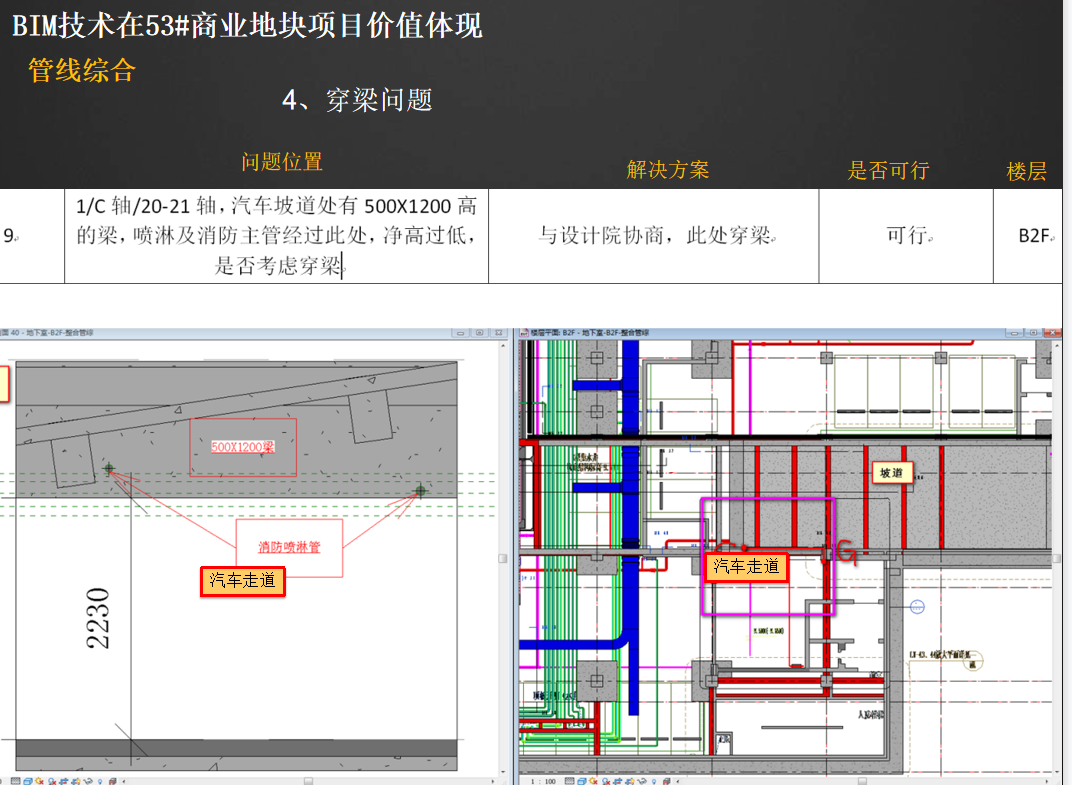

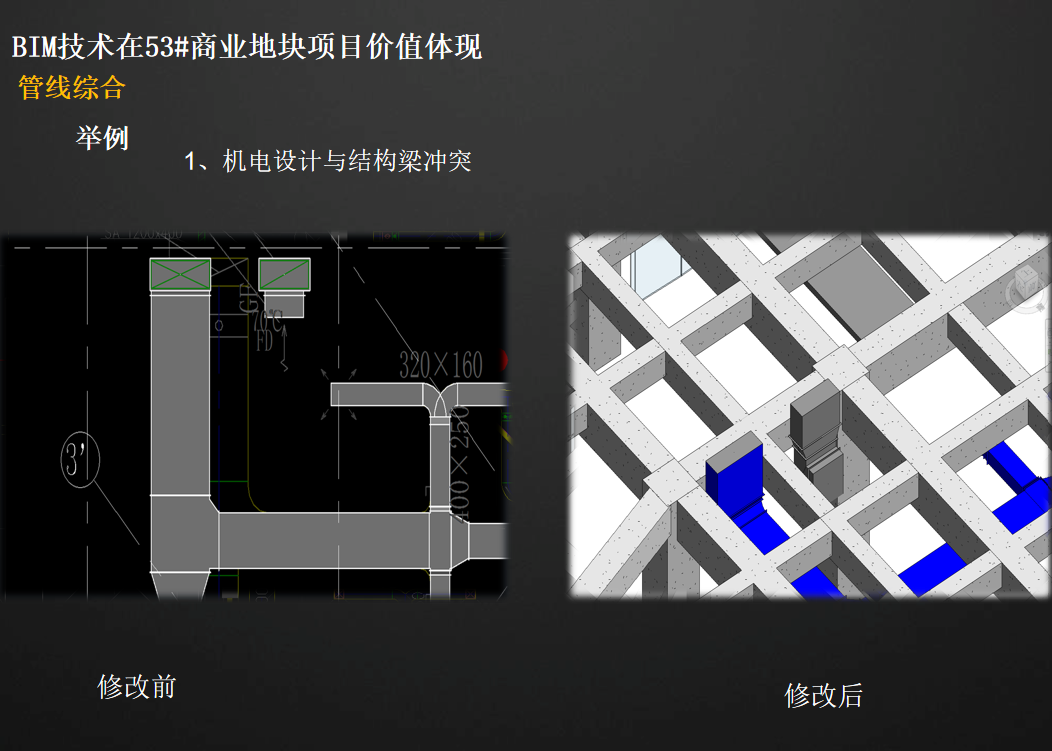

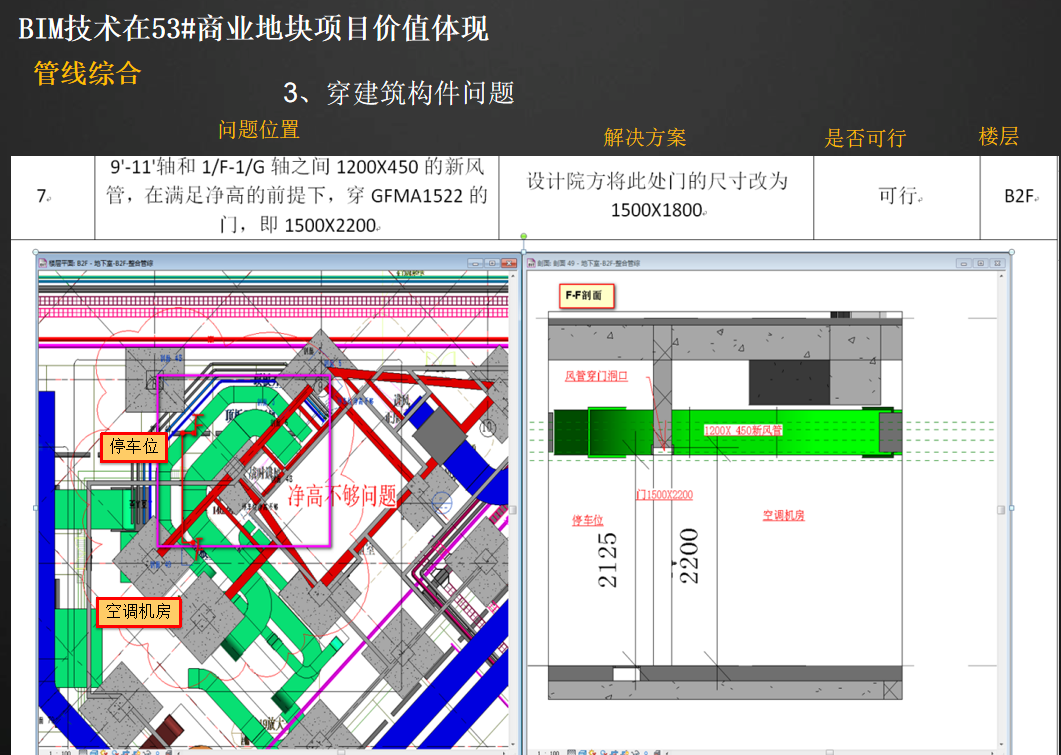

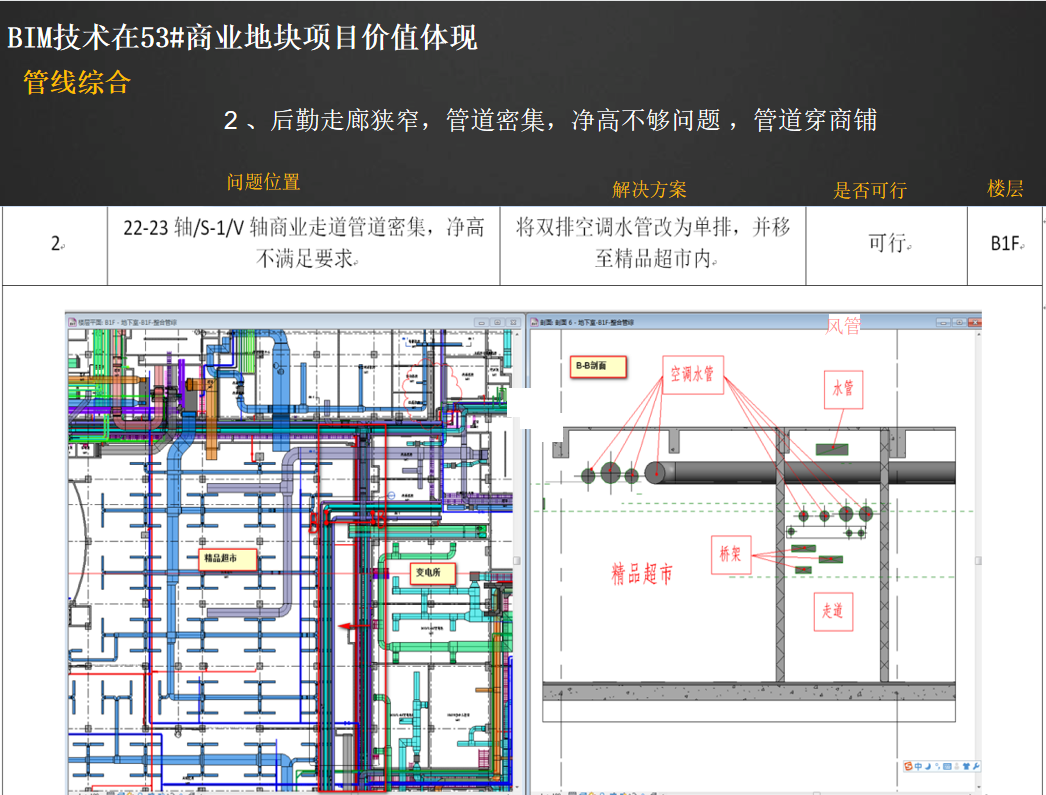

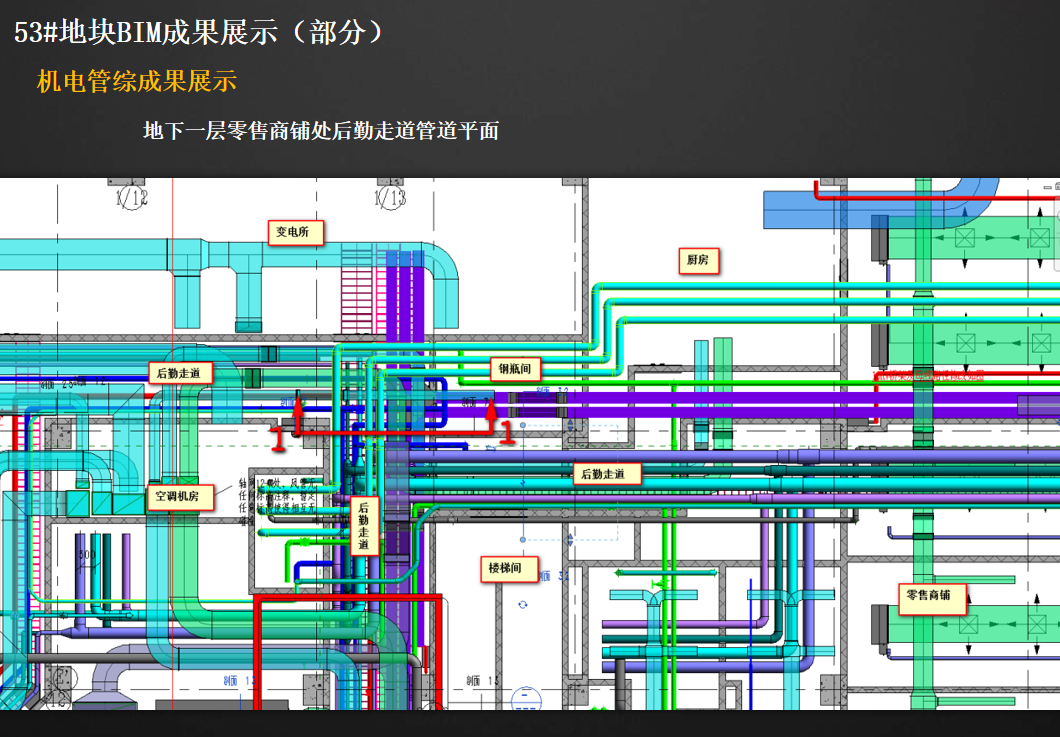

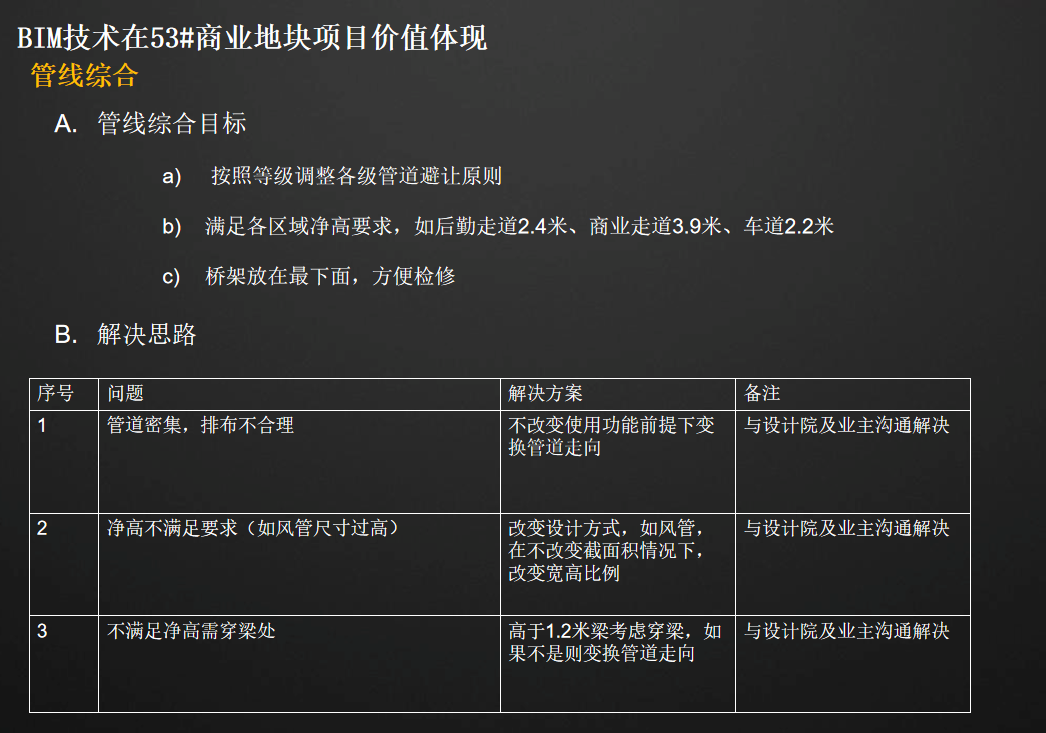

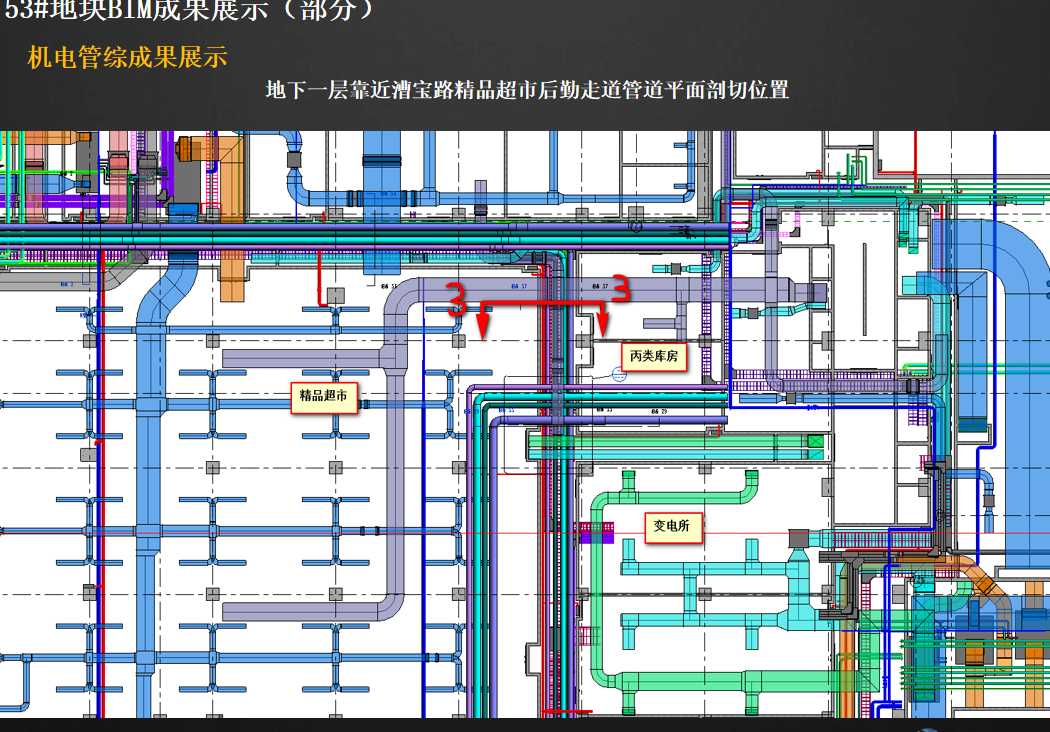

                              管线综合

屏幕截图 2022-05-09 220410.png  屏幕截图 2022-05-09 220421.png  屏幕截图 2022-05-09 220432.png  屏幕截图 2022-05-09 220448.png  屏幕截图 2022-05-09 220503.png  屏幕截图 2022-05-09 220521.png  屏幕截图 2022-05-09 220538.png  屏幕截图 2022-05-09 220552.png  屏幕截图 2022-05-09 220609.png  屏幕截图 2022-05-09 220625.png  屏幕截图 2022-05-09 220637.png  屏幕截图 2022-05-09 220650.png


  • 分享

分享到微信朋友圈

打开微信,点击底部的“发现”

将网页分享至朋友圈

院校组

万科广场

院校  新疆生产建设兵团兴新职业技术学院

指导老师  张飞、杜江涛

学生

苏斌超、文豪、杨龙飞、李梦洁、陈俊俊
