序号

应用项

应用效果

应用效果

1

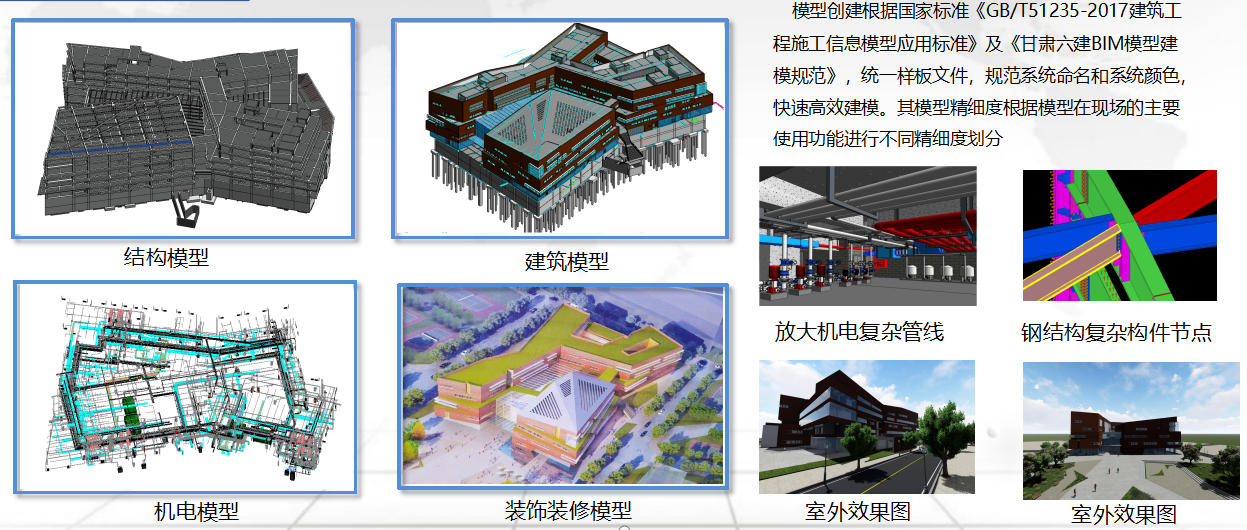

辅助图纸会审

通过建模发现图纸问题31处，在图纸会审中得以解决，避免二次返工，保障施工工期

节约工期7天

2

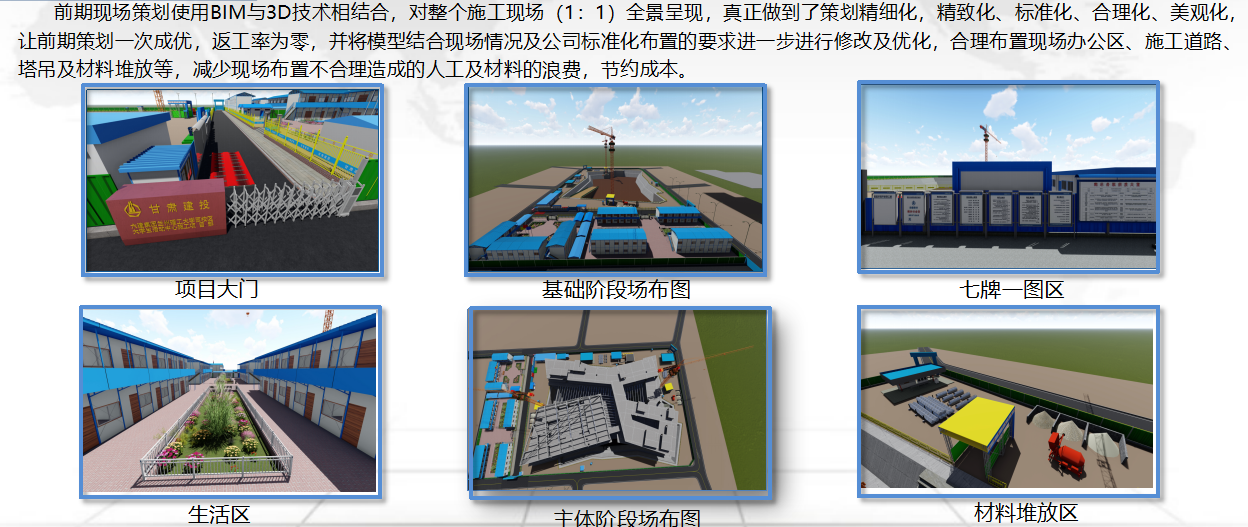

场地布置

利用BIM技术模拟场地布置，合理利用空间，减少现场布置不合理造成的人工及材料的浪费，模拟场布减少占地面积 408.24㎡

模拟场布减少占地面积 408.24㎡

3

辅助方案编制

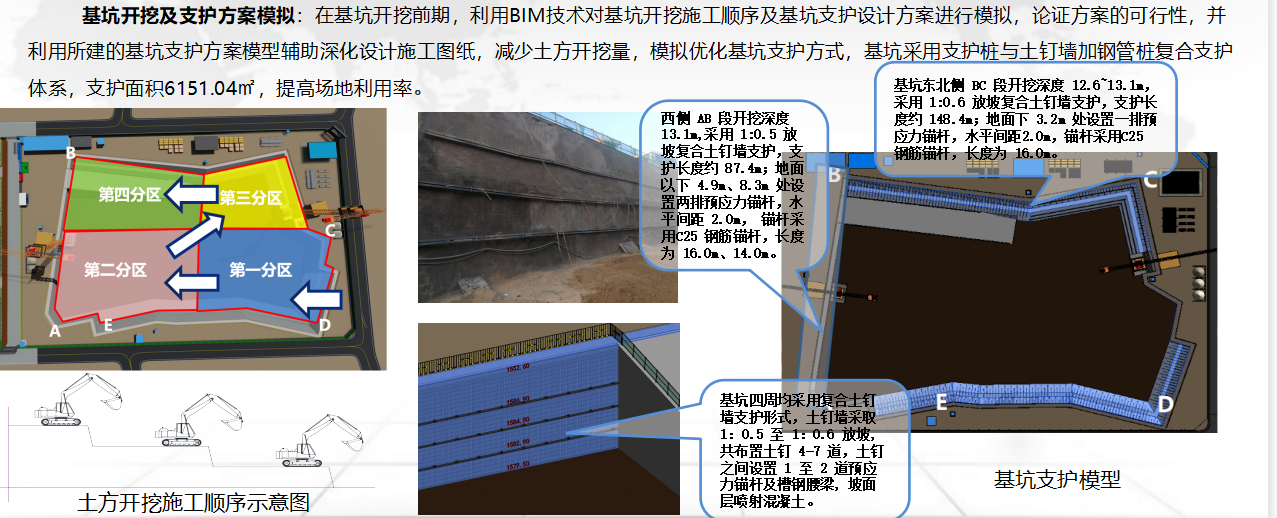

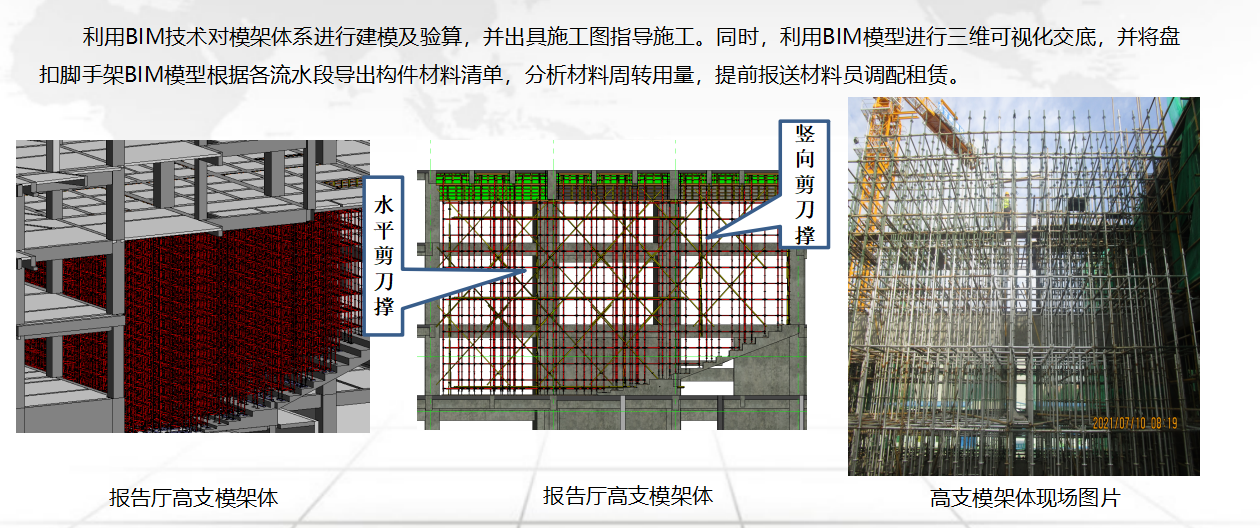

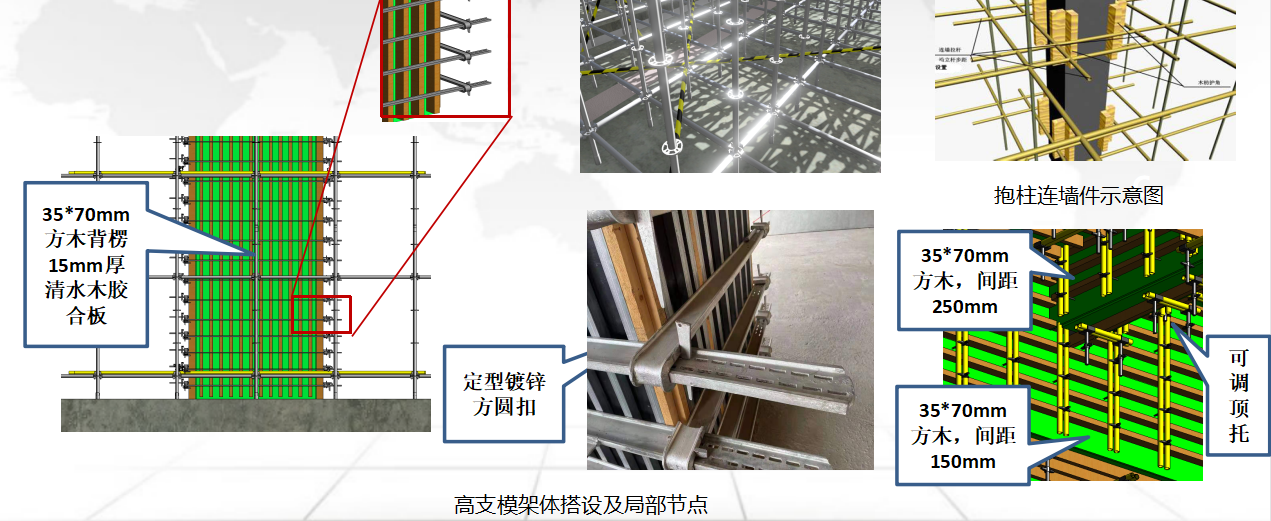

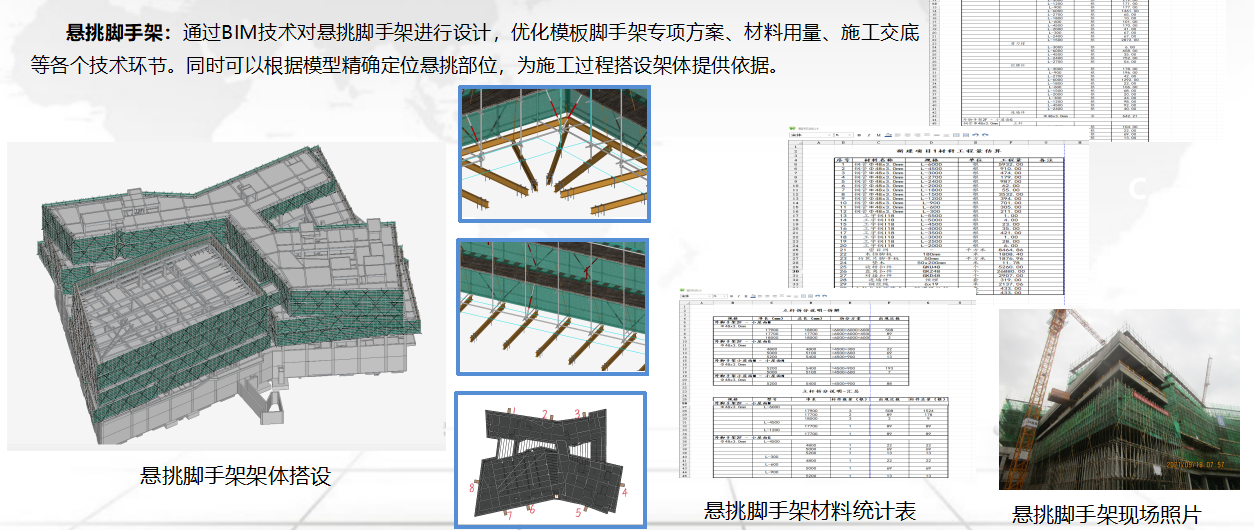

1、模拟塔吊位置，优化塔吊选型。2、模拟基坑开挖施工顺序及基坑支护设计方案进行模拟，论证方案的可行性。3、对高支模架体系进行建模及验算，并出具施工图指导施工4 、优化模板脚手架专项方案、材料用量

工序安排欠妥，不窝工预计节约费用2.7万元，预计节约工期7天。

4

辅助定位

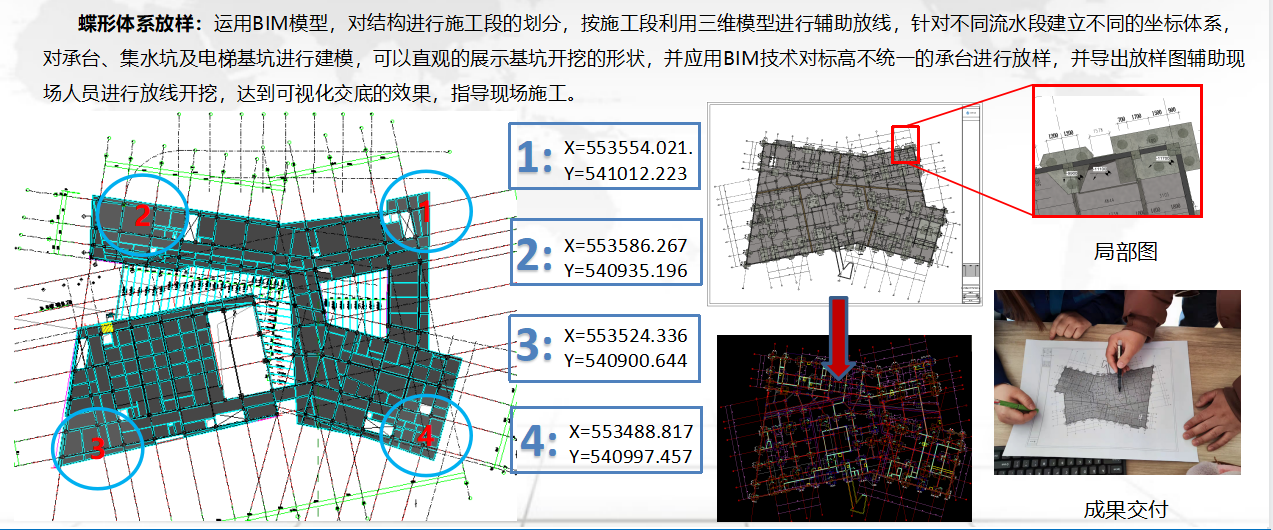

1、蝶形体系放样：对不同施工段建立不同坐标体系，通过精准定位，辅助现场人员放线开挖，指导现场施工 ；

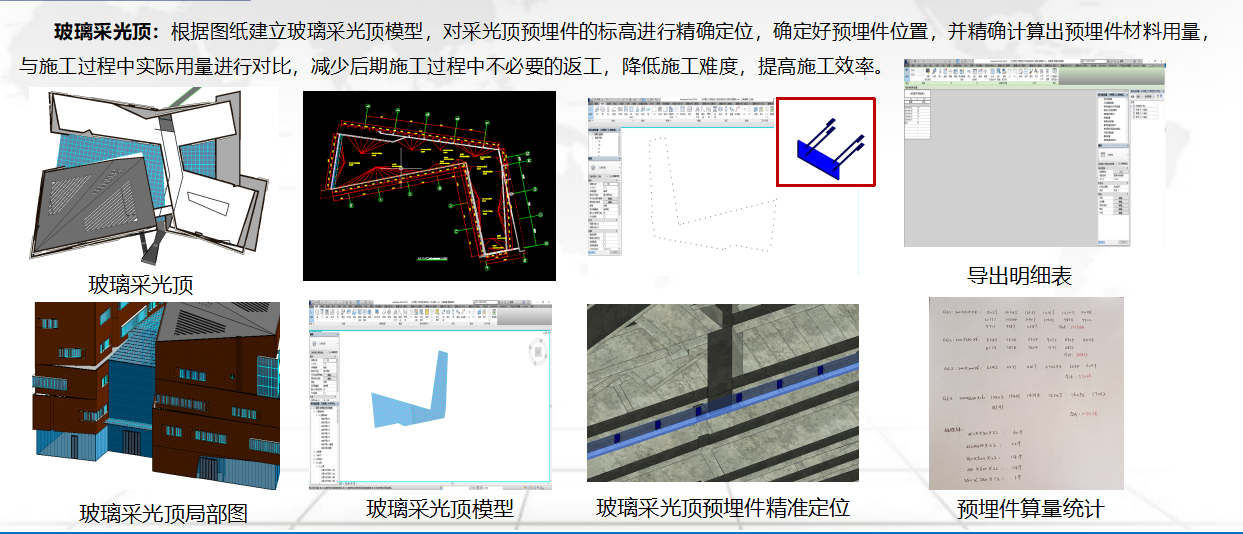

2、对玻璃采光顶建模，并精准定位预埋件的位置，导出材料用量；3、对金属屋面建立三维 模型，核对、检查图纸中的尺寸及标高是否准确，辅助现场人员测量放线

辅助定位，预计节约 工期9天

5

可视化交底

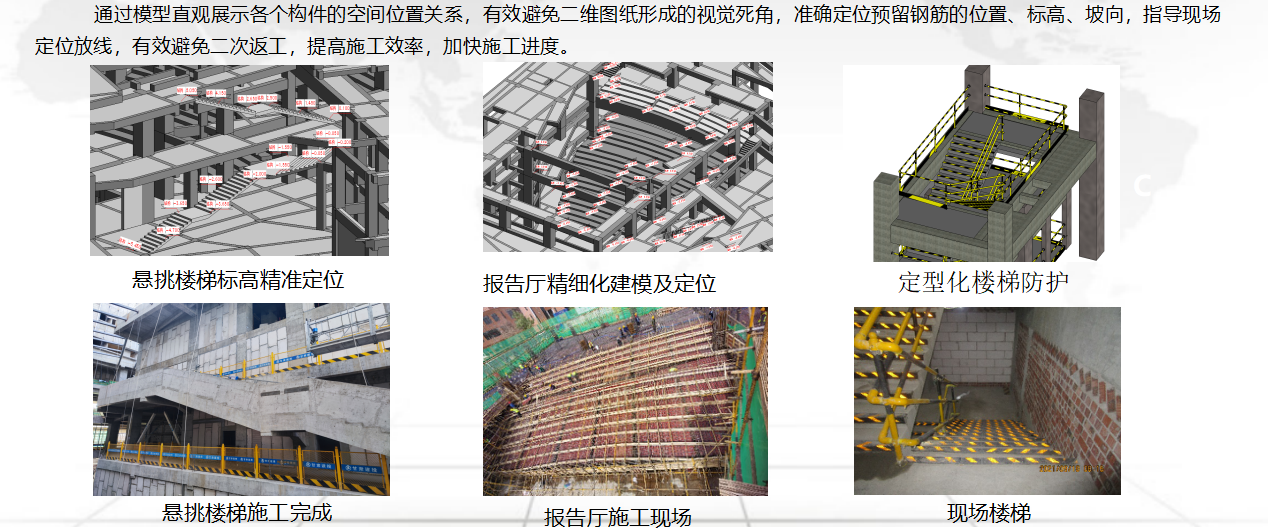

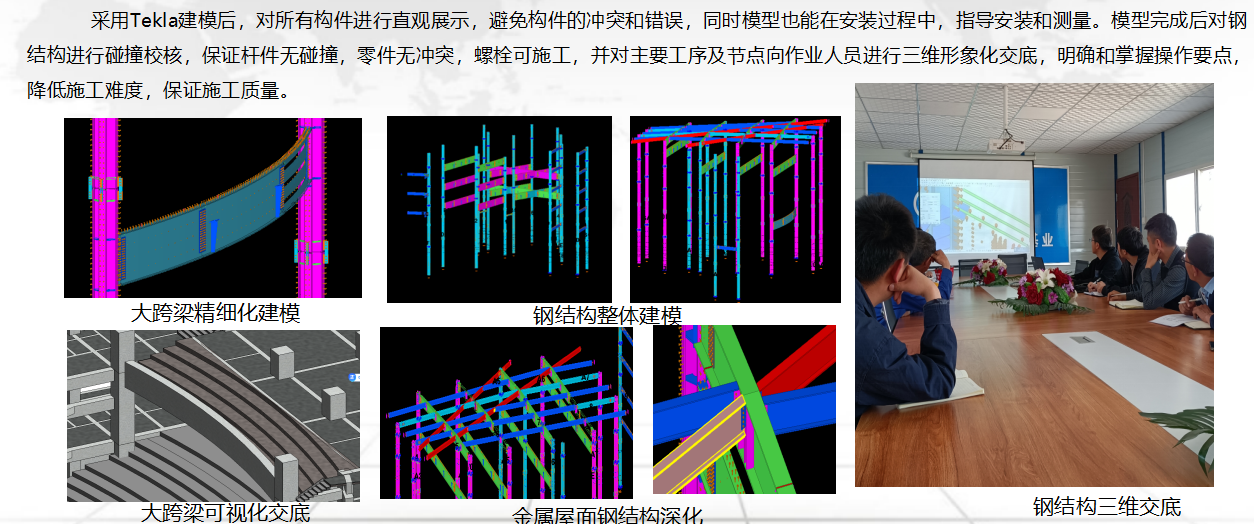

通过模型展示各个构件的空间位置关系，有效避免二维图纸形成的视觉死角，避免二次返工，加快施工进度

预计避免因技术造成的返工费用2.2万元。

6

资源管理

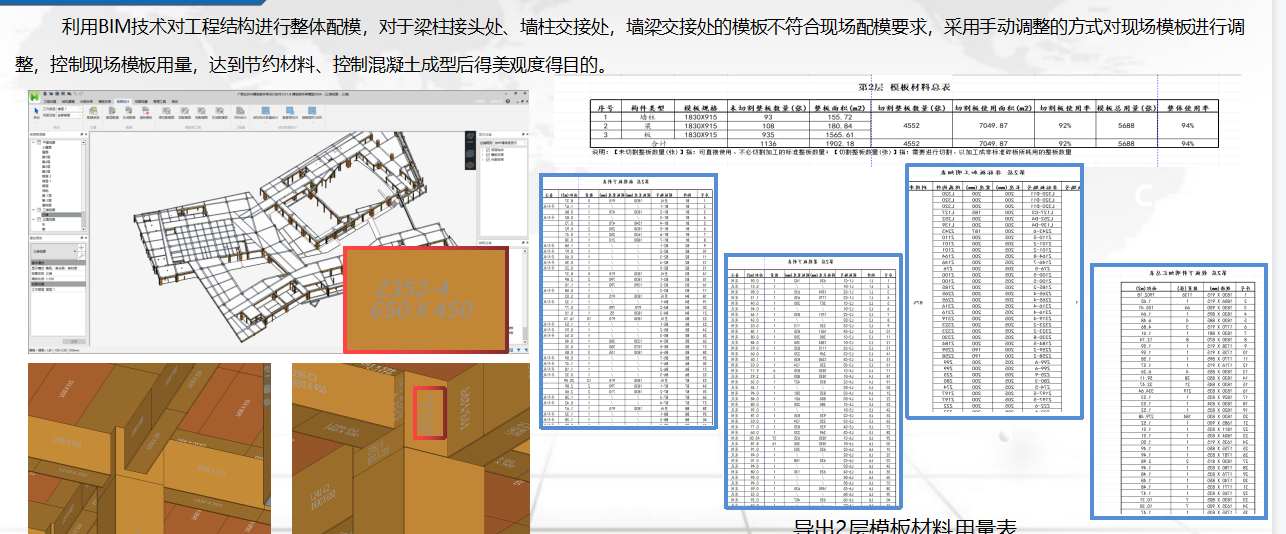

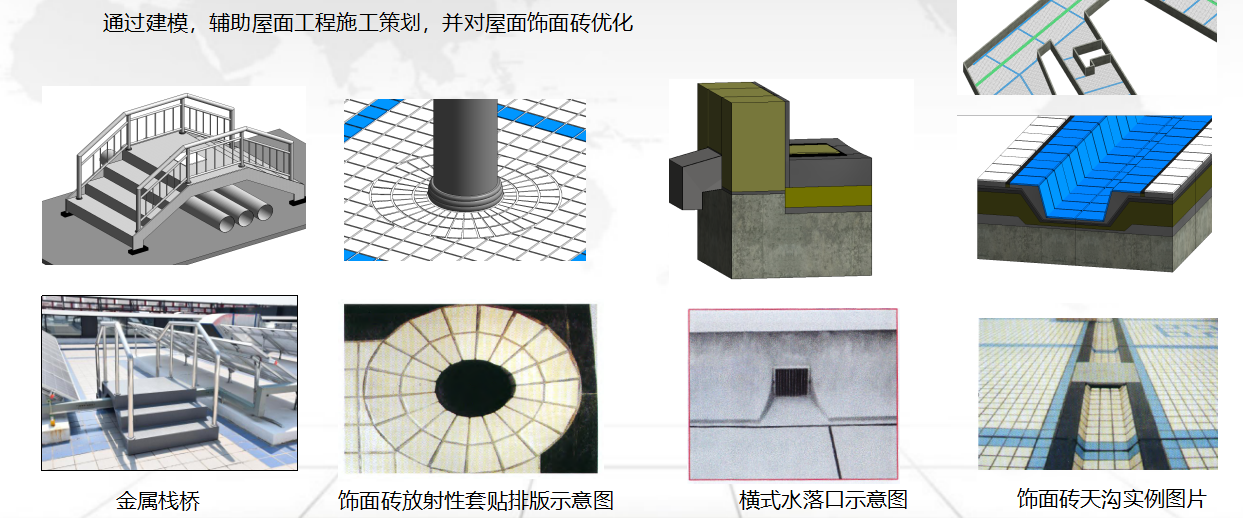

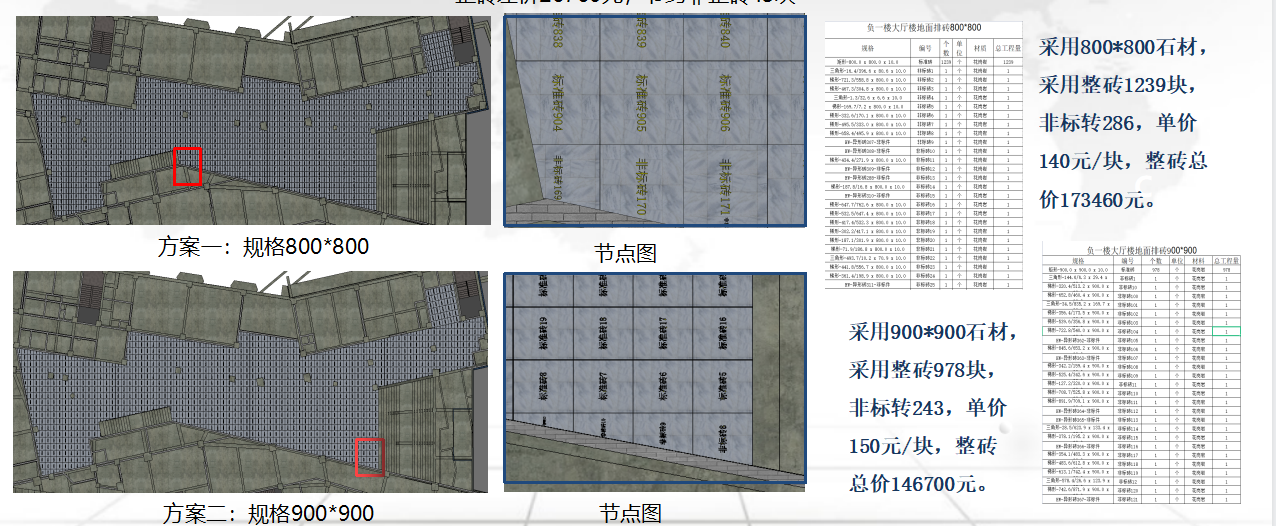

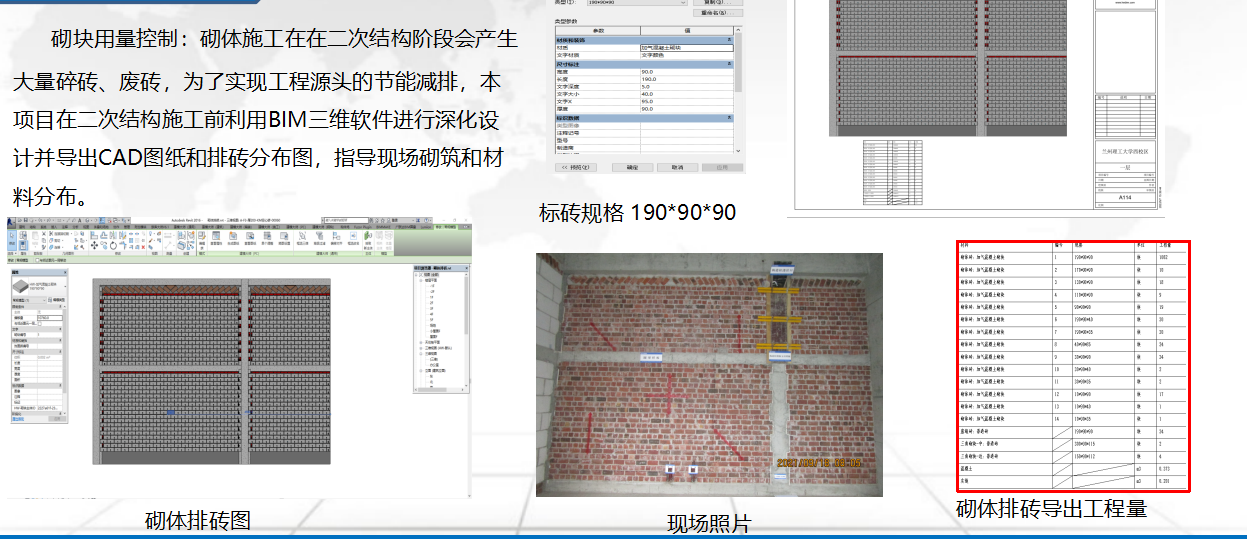

1 、对模板进行优化，统计材料用量，节约材料。2、对二次结构进行深化设计并导出CAD图纸和排砖分布图，指导现场砌筑和材料分布。3、对楼地面进行排砖，统计每间房间所用砖量，并对地砖交汇部位进行尺寸标注，指导现场施工。4、通过建模，辅助屋面工程施工策划，并对屋面饰面砖优化

经过统计各材料工程量，预计 节约材料费用5.2万元。

7

绿色建造施 工

配合开展项目绿色建造科研科技研发3项，国家级期刑发表论文3篇

产生经济效益6.8万元

合计：预计节约费用 16.9 万元，节约工期 23 天
