天河体育中心

1. 项目概况

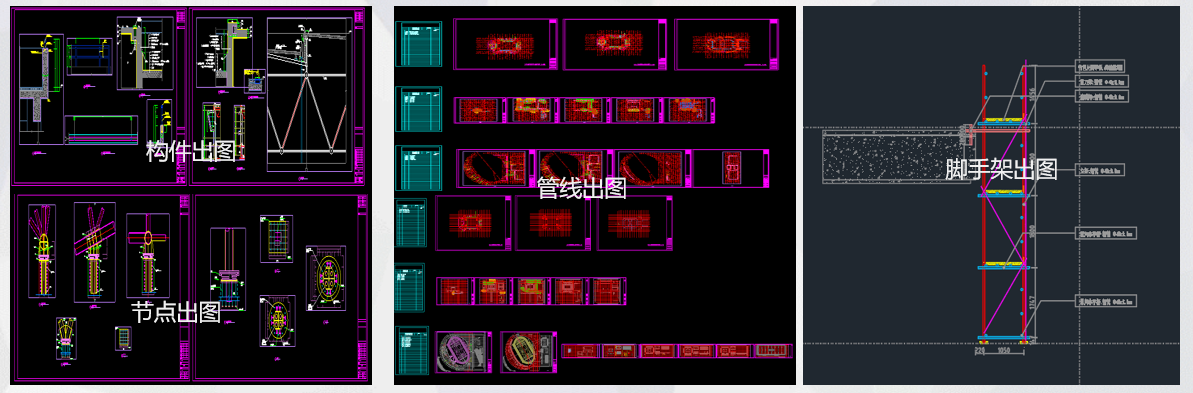

天河体育中心项目，总占地面积10.46万平方米，项目包括体育场综合体、游泳馆、全民健身馆三个部分。项目主体结构均为钢筋混凝土框架结构，钢网架屋面、金属幕墙及玻璃幕墙。兼顾景观、交通、集会等多种功能，塑造多层次的生态氛围，为参赛者和市民提供了独具风格的比赛活动场所。塑造了一组具有场景感、气势恢弘的建筑群。1号体育场综合体的建筑形式以中国传统的天圆地方为概念，由一馆一场两部分组成；2号中心体育馆设计为一个光洁的流线体形象，如一轮银色的明月置于大地；3号体育馆设计来源于白鹭展翅，象征着优雅、灵动，寓意体育事业的蓬勃发展。本项目建模和成图量大，涉及建筑、结构、给排水、暖通、电气五大专业，为了还原图纸的精度，我们建立了一百多个族，从结构、建筑及机电，精确的还原了图纸。利用BIM技术进行深化出图，在提高效率的同时，避免了浪费；本项目模型达到精度LOD400，满足了深化设计及施工全过程应用的要求。

2. 模型成果展示

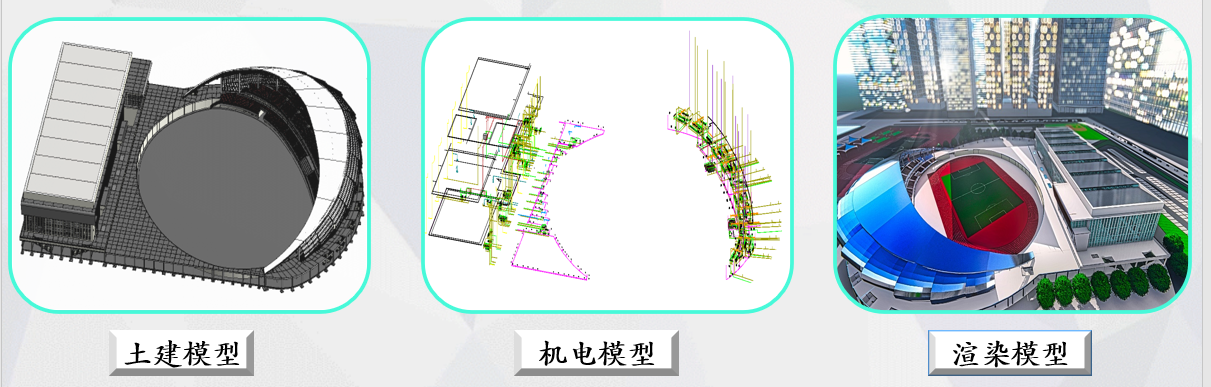

2.1模型展示

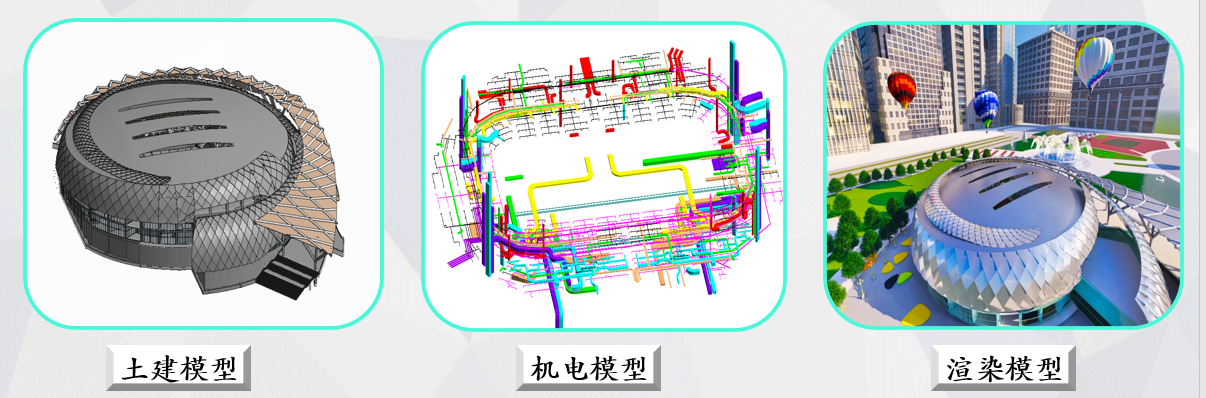

1号体育场综合体 ，由一馆一场两部分组成，体育馆地下一层，地上共三层，1万座甲级体育场。设有400米综合田径场 。

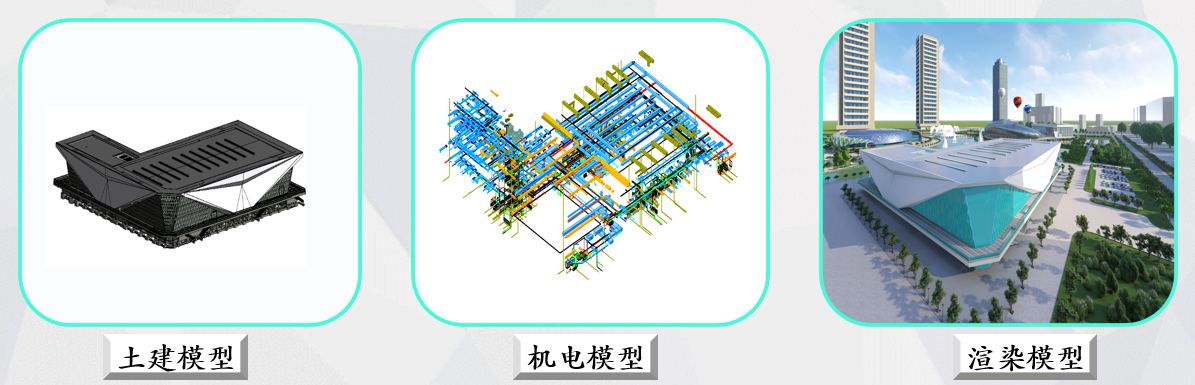

2号中心体育馆 ，地下一层，地上共三层。立面波纹状的线条设计，让建筑丰富富有层次，配合不同角度阳光照射，呈现波光粼粼的视觉效果。


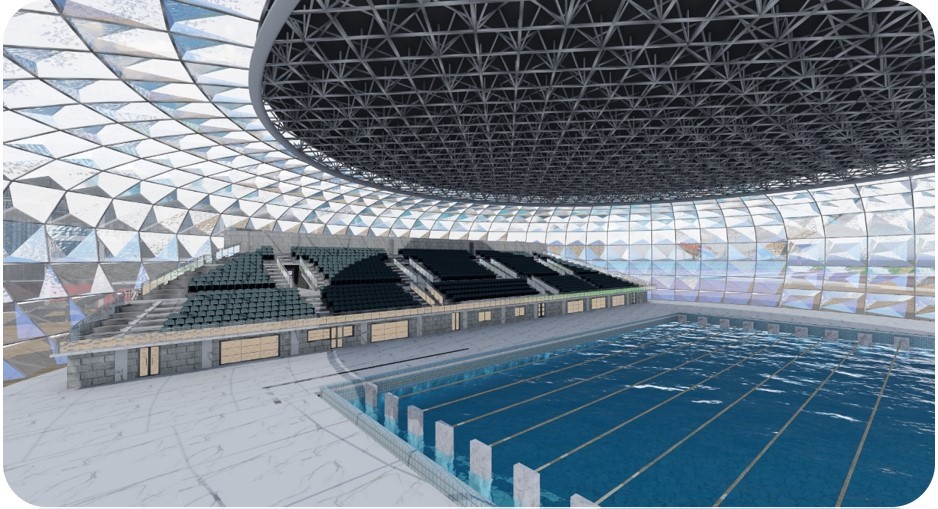

3号体育馆 ，多功能体育馆，内置游泳馆，小球馆。地下一层，地上共四层，外立面由金属构件加内透幕墙，体现极强科技感。


2.2内部装修

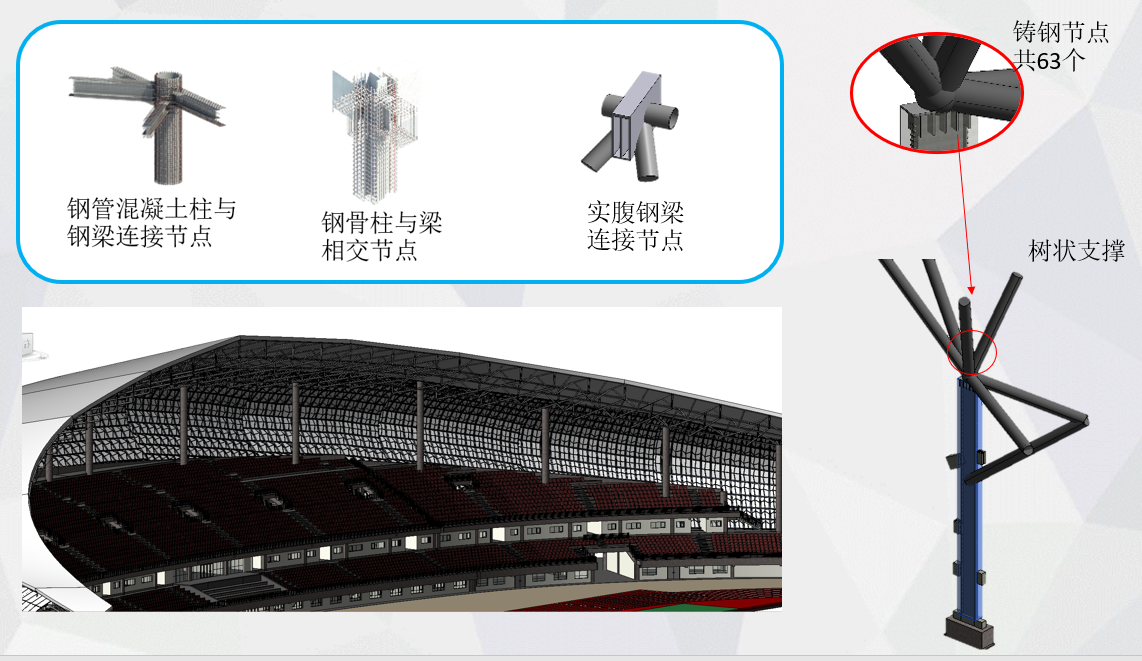

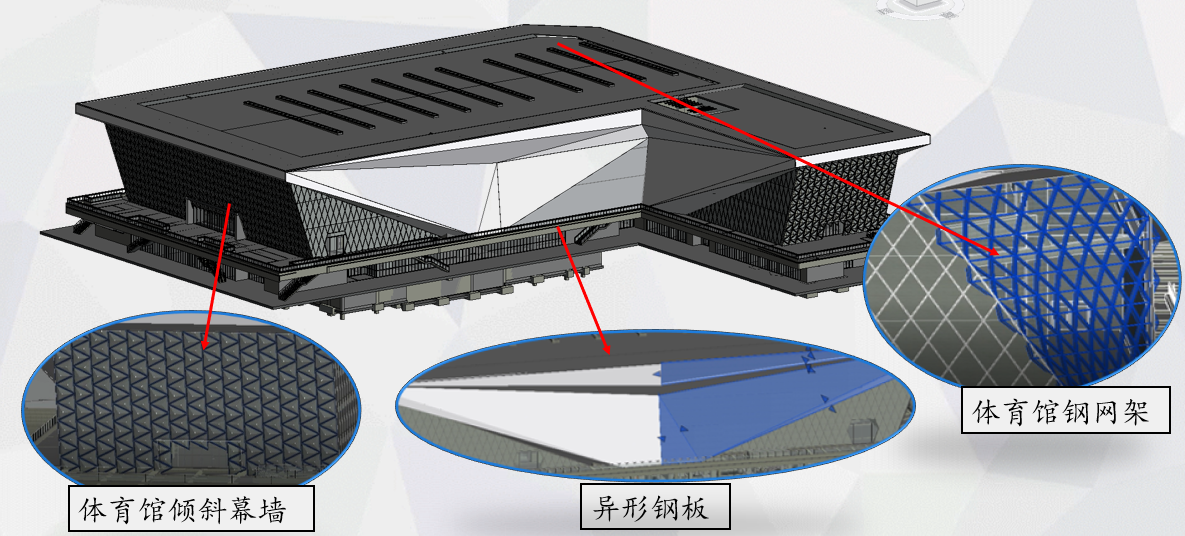

2.3复杂节点效果图

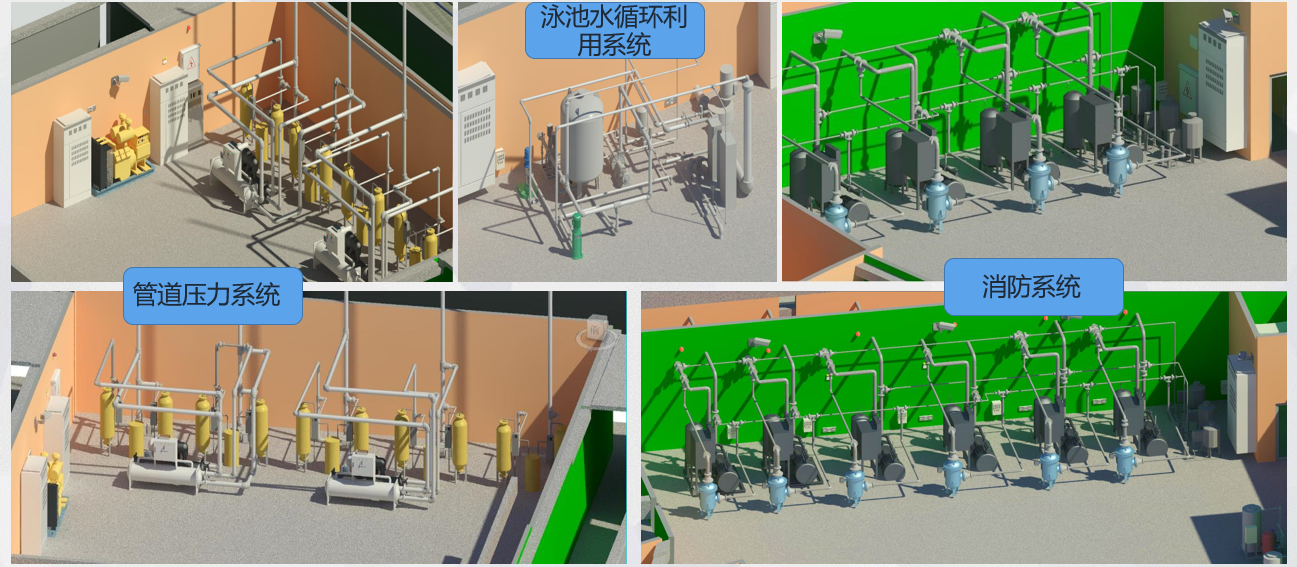

QQ截图20220508164503.png 2.4机房效果图

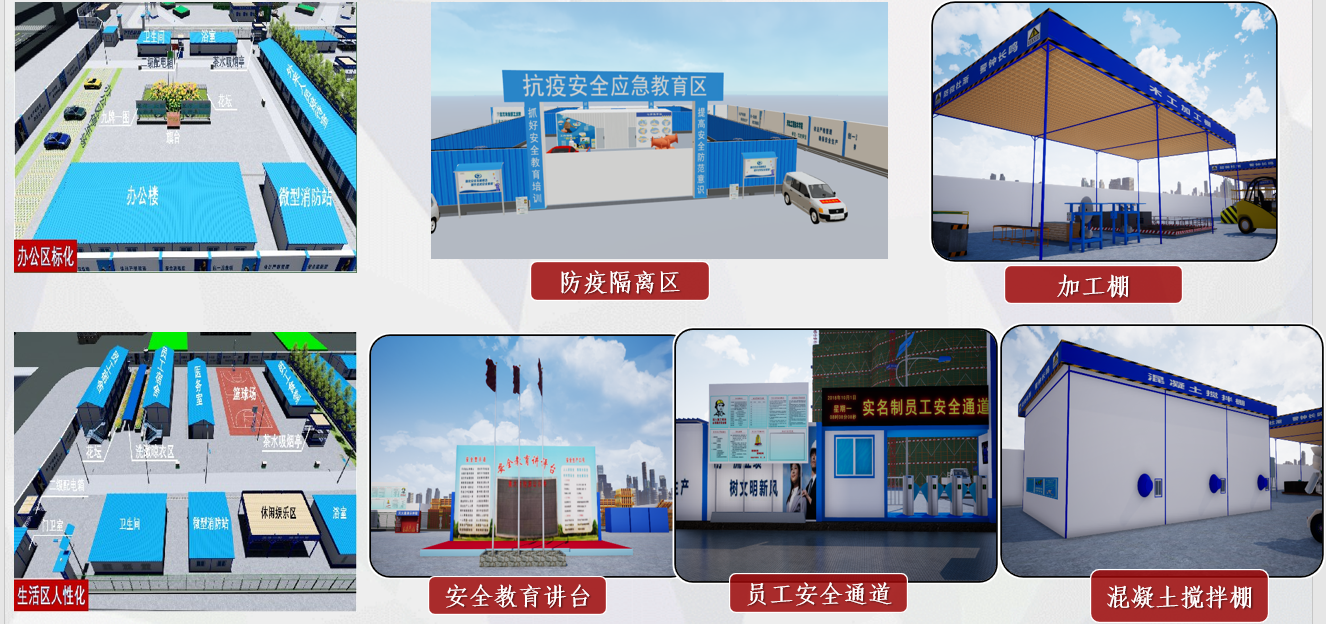

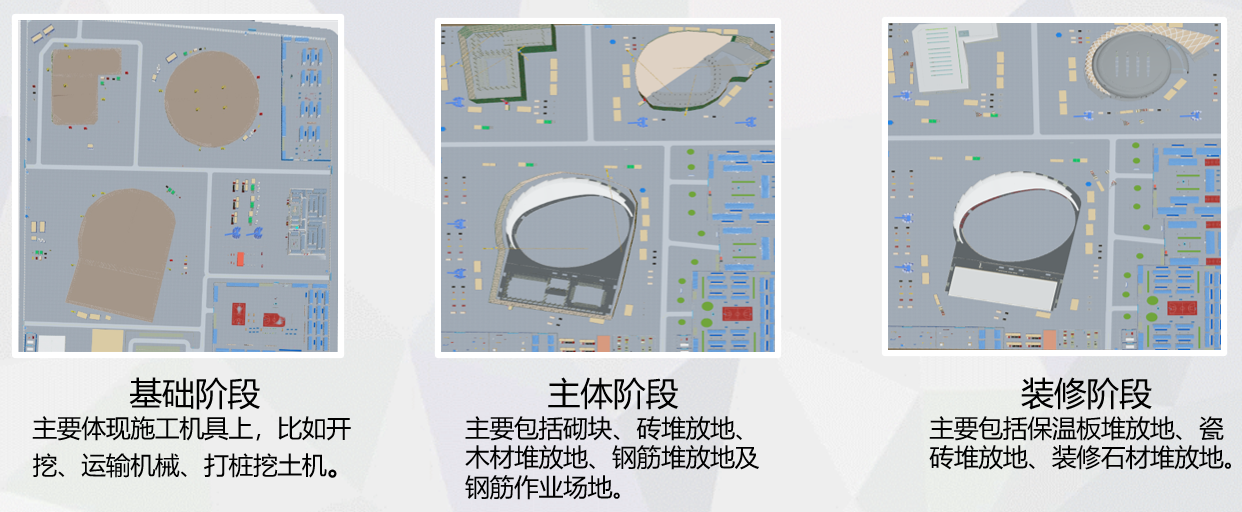

2.5场地布置图



3. 团队组织概况


4. BIM模型应用价值点

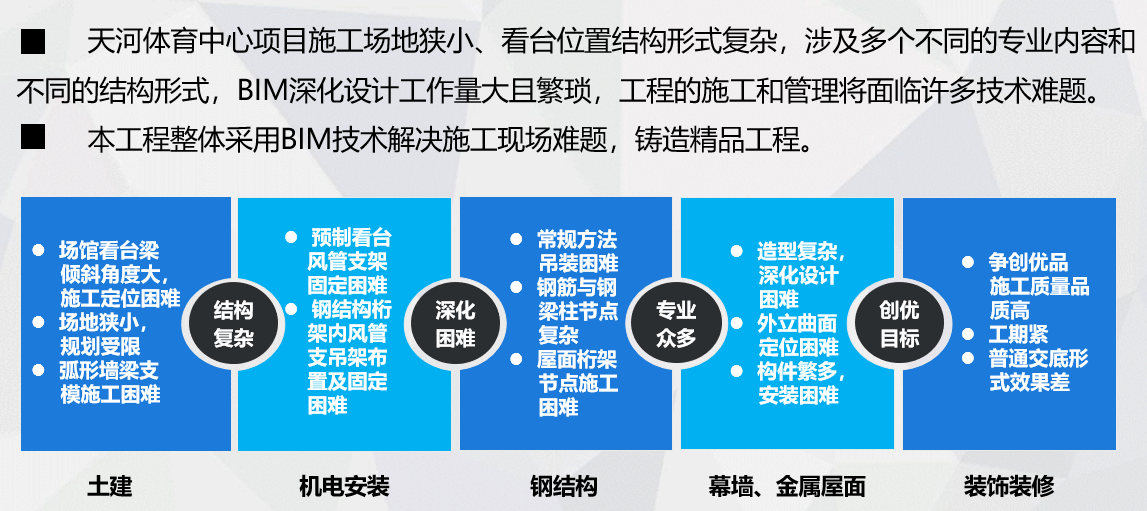

 4.1项目重难点


 4.2设计阶段BIM应用

 1、土建重难点

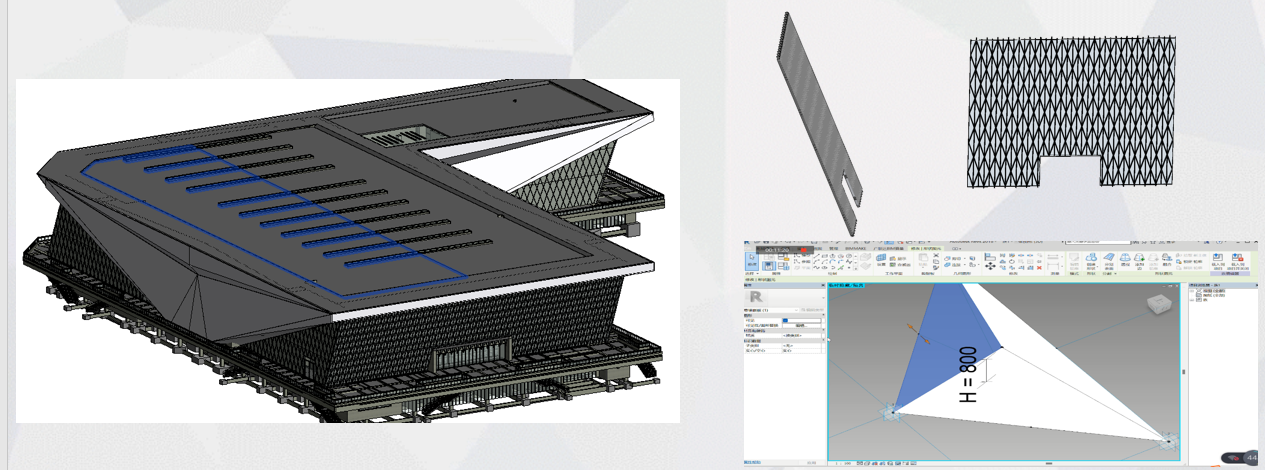

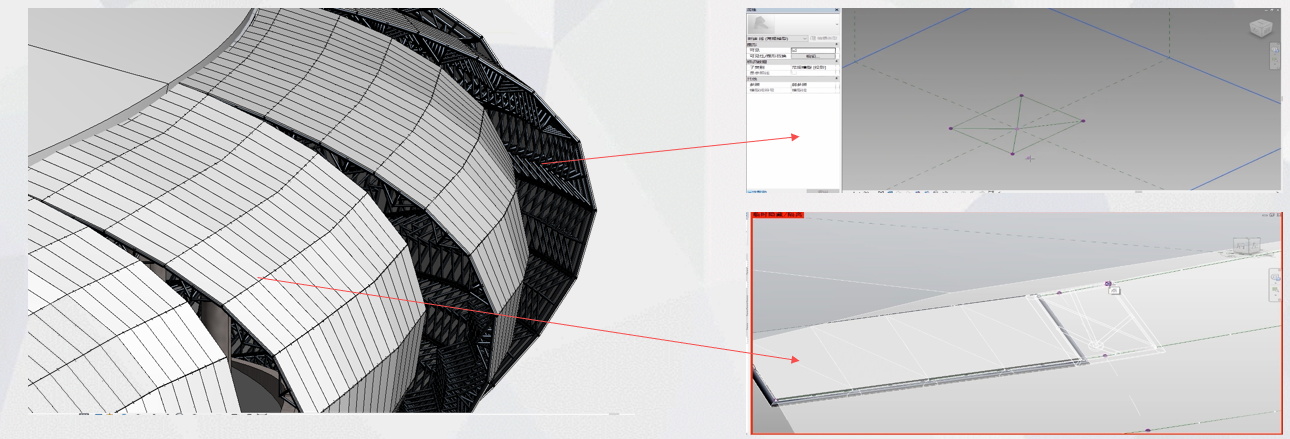

1、体育场钢罩棚，利用体量平面的切换，对钢罩棚进行分割绘制，对其进行屋面金属板填充。

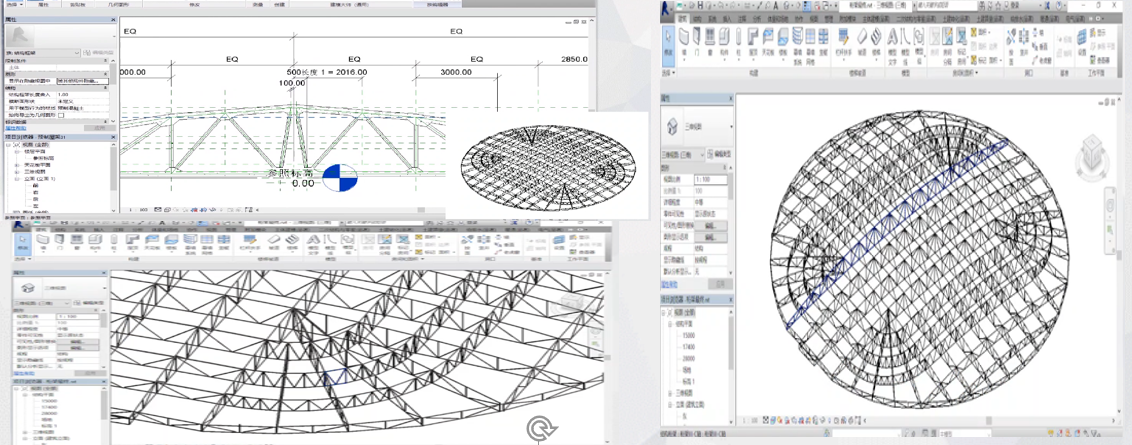

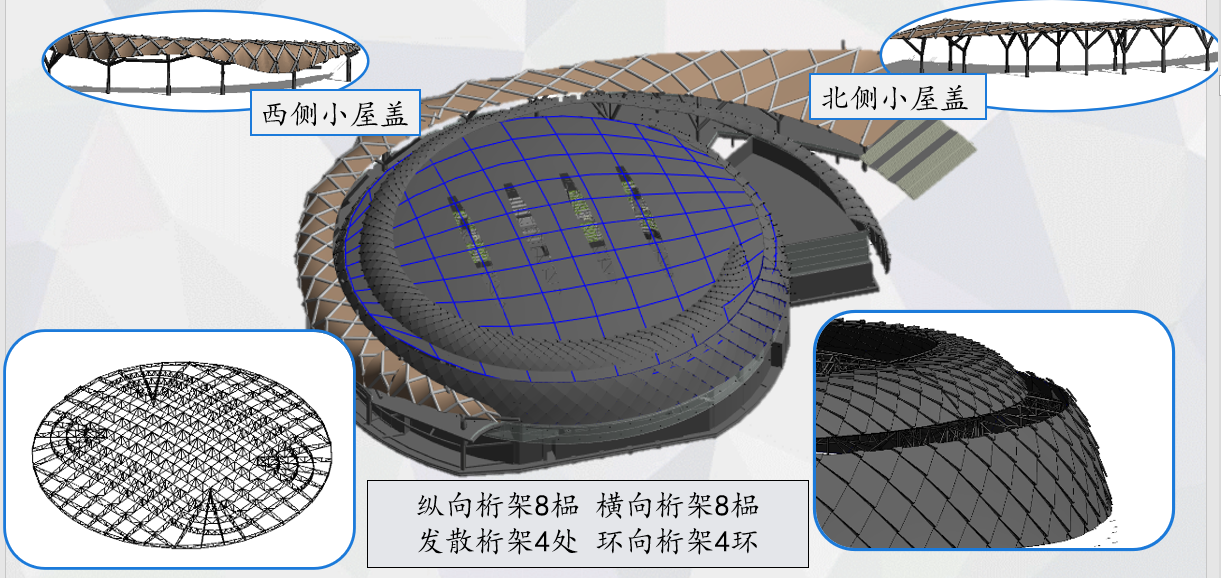

QQ截图20220508165211.png   2、体育馆桁架体系，通过对各种桁架参数化建族，然后按照图纸和规范要求进行建模。

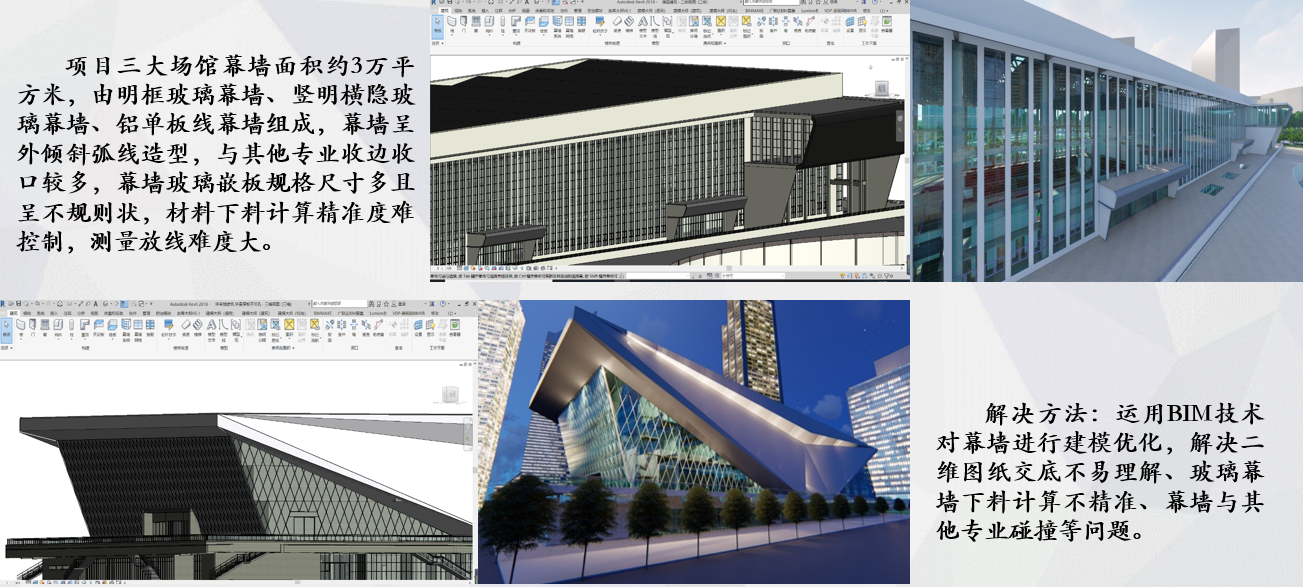

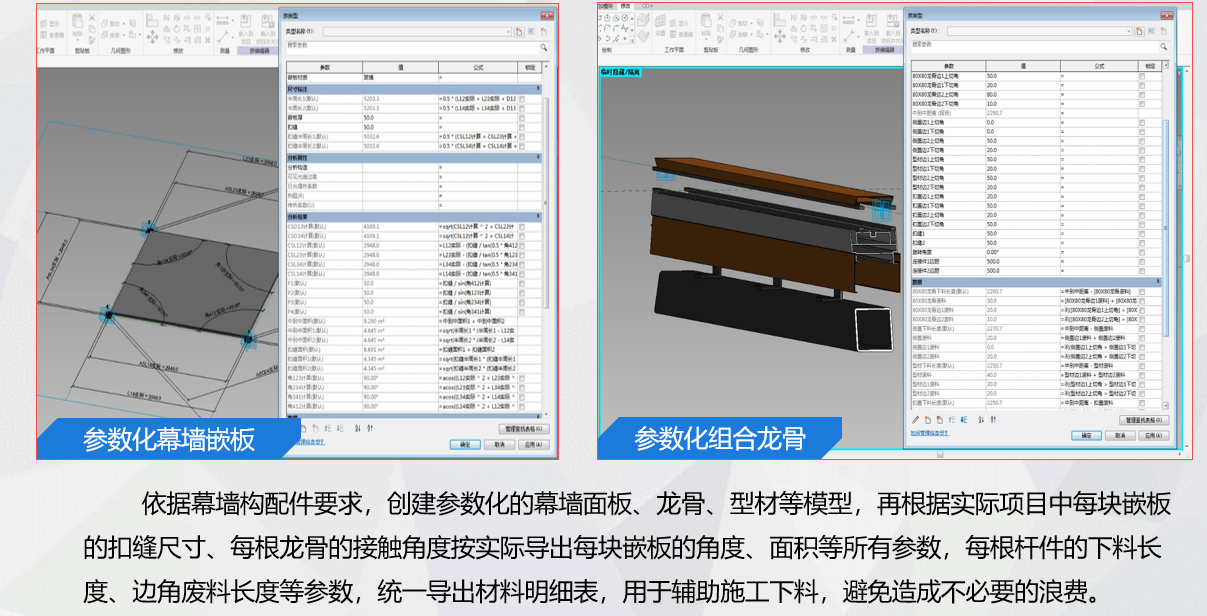

QQ截图20220508173440.png   3、体育馆前倾幕墙，通过确立幕墙立面外立面参数，结合参数制作外立面体量，通过体量网格划分，寻求综合排布。

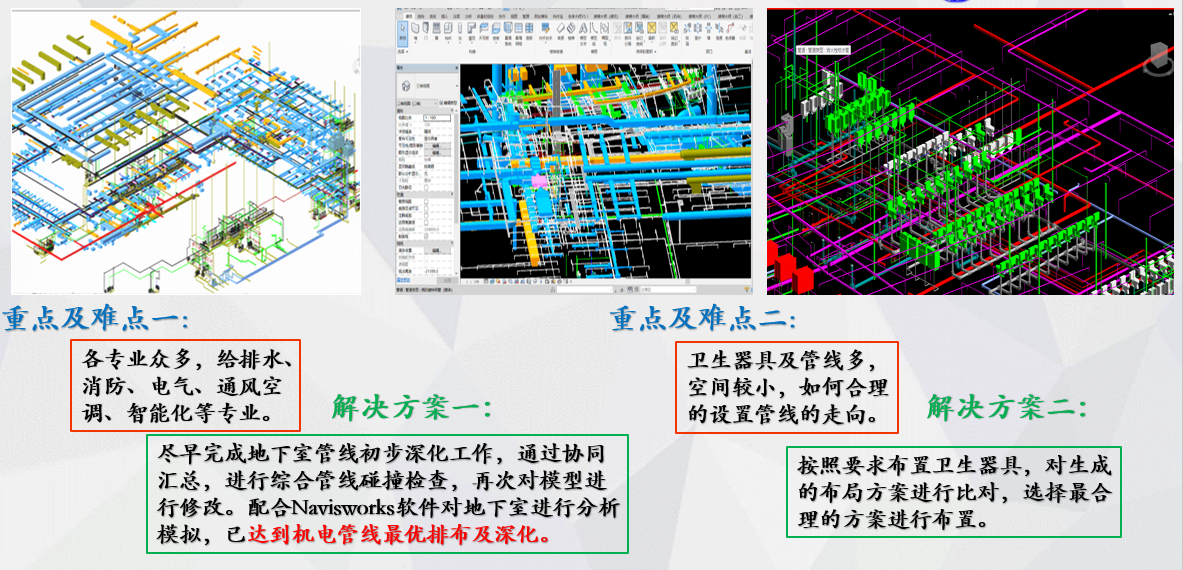

 2、  机电  重难点

  QQ截图20220509125740.png  3、   图纸校核

  本工程设计图纸采用分专业、分系统、分批次出图，且专业系统复杂，各专业系统间沟通交流有限，一定程度上为后期施工阶段造成质量和工期的影响。本项目BIM团队，通过BIM模型的搭建，总结提交原始设计中存在的问题和解决方案。


4.3施工阶段BIM应用

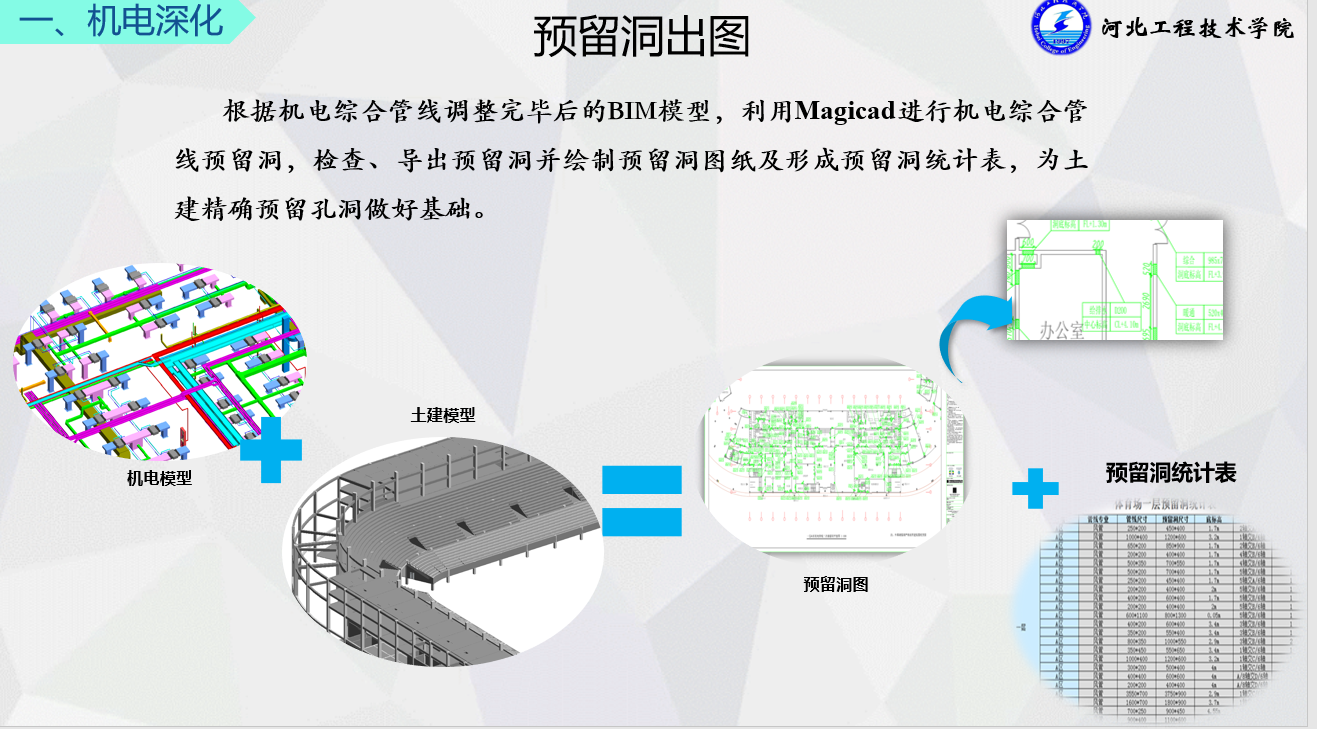

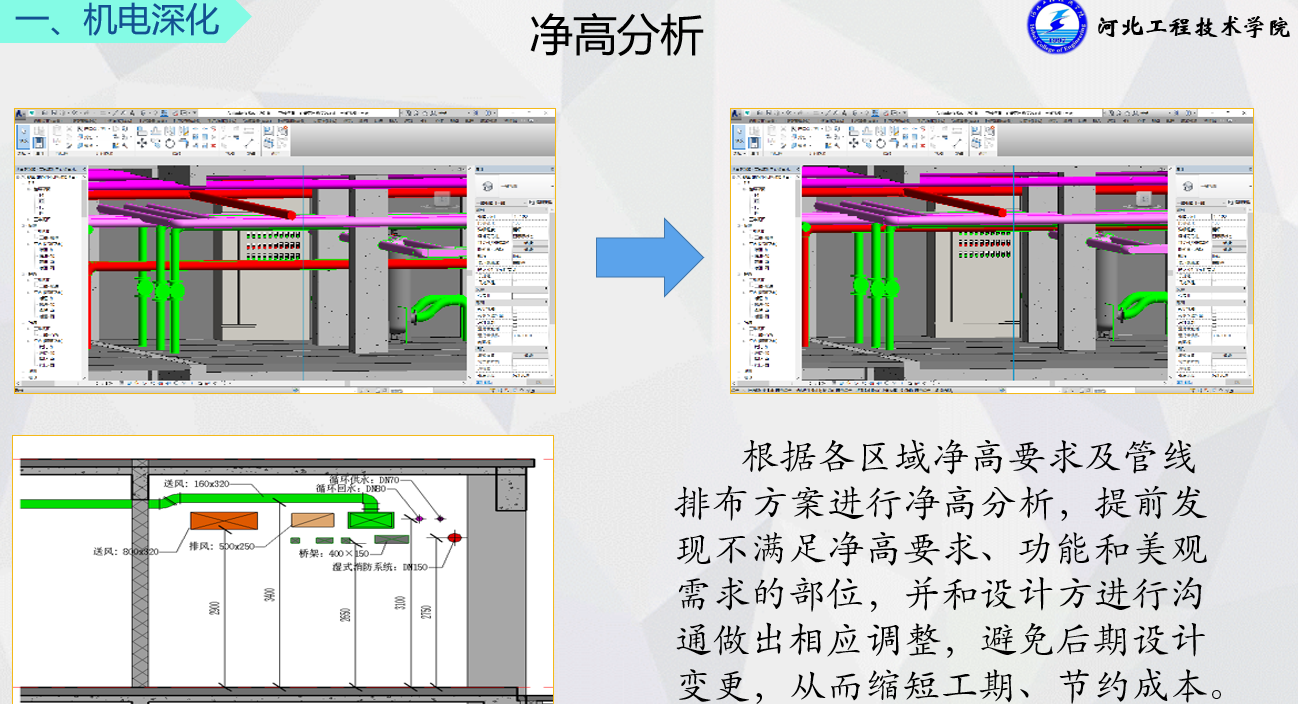

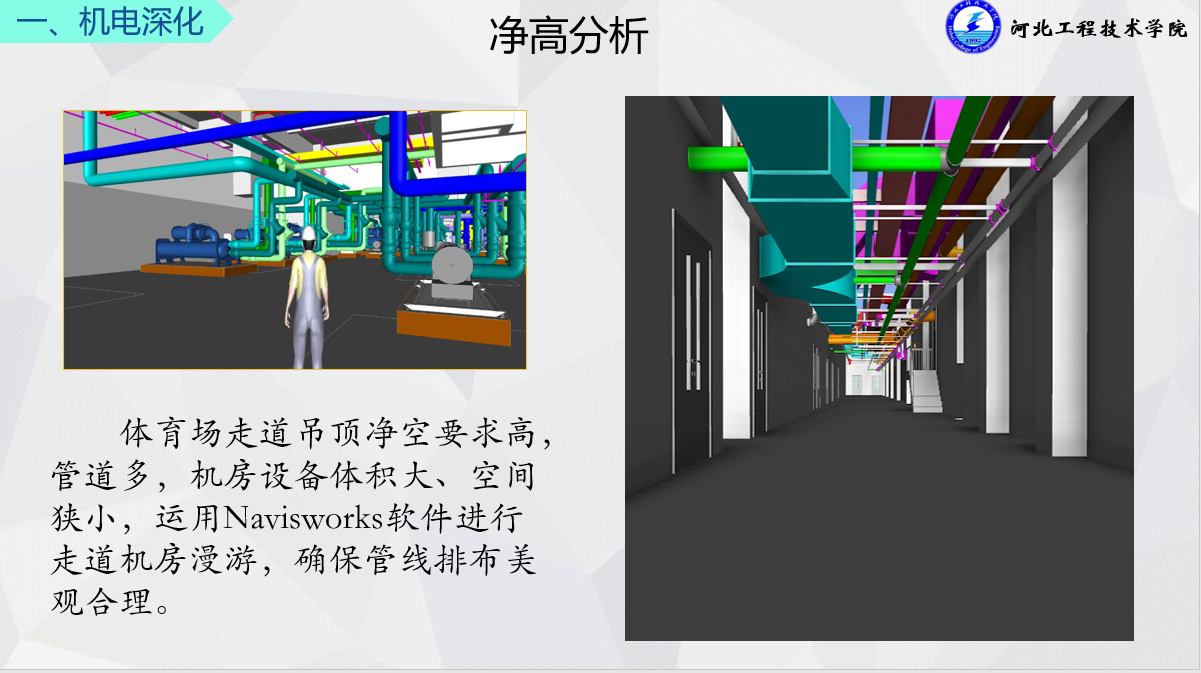

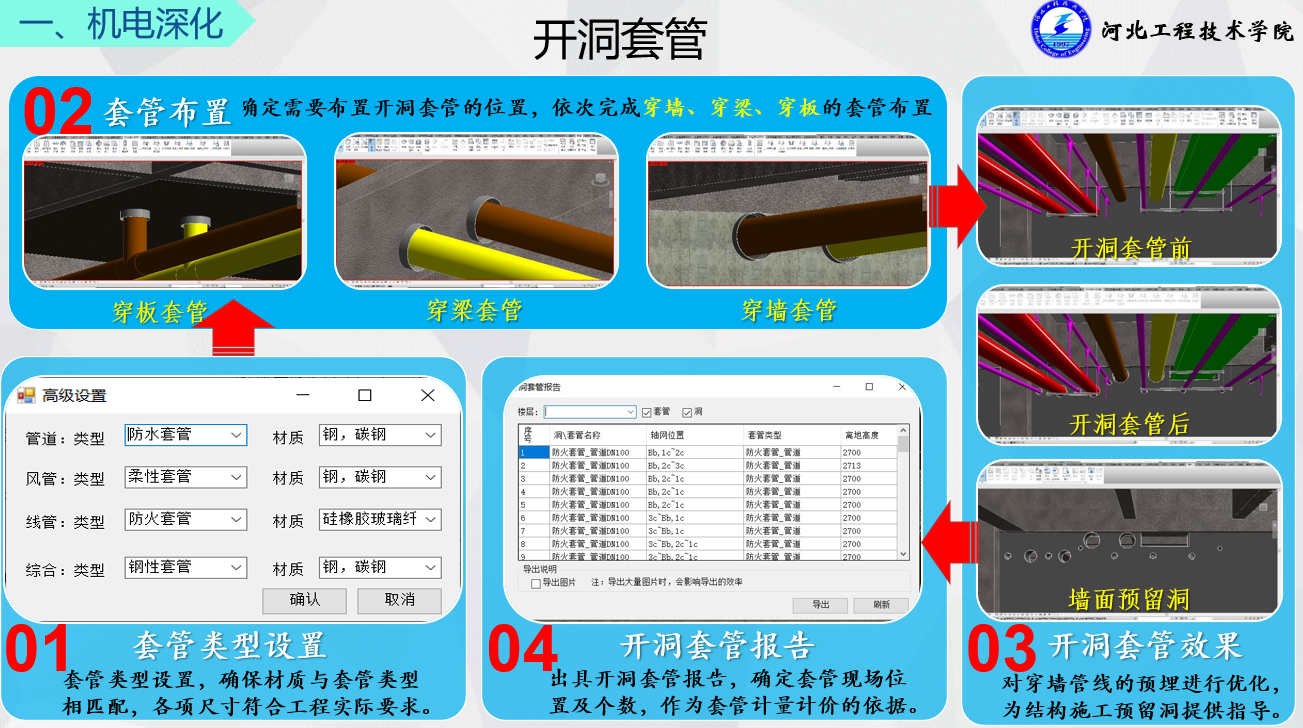

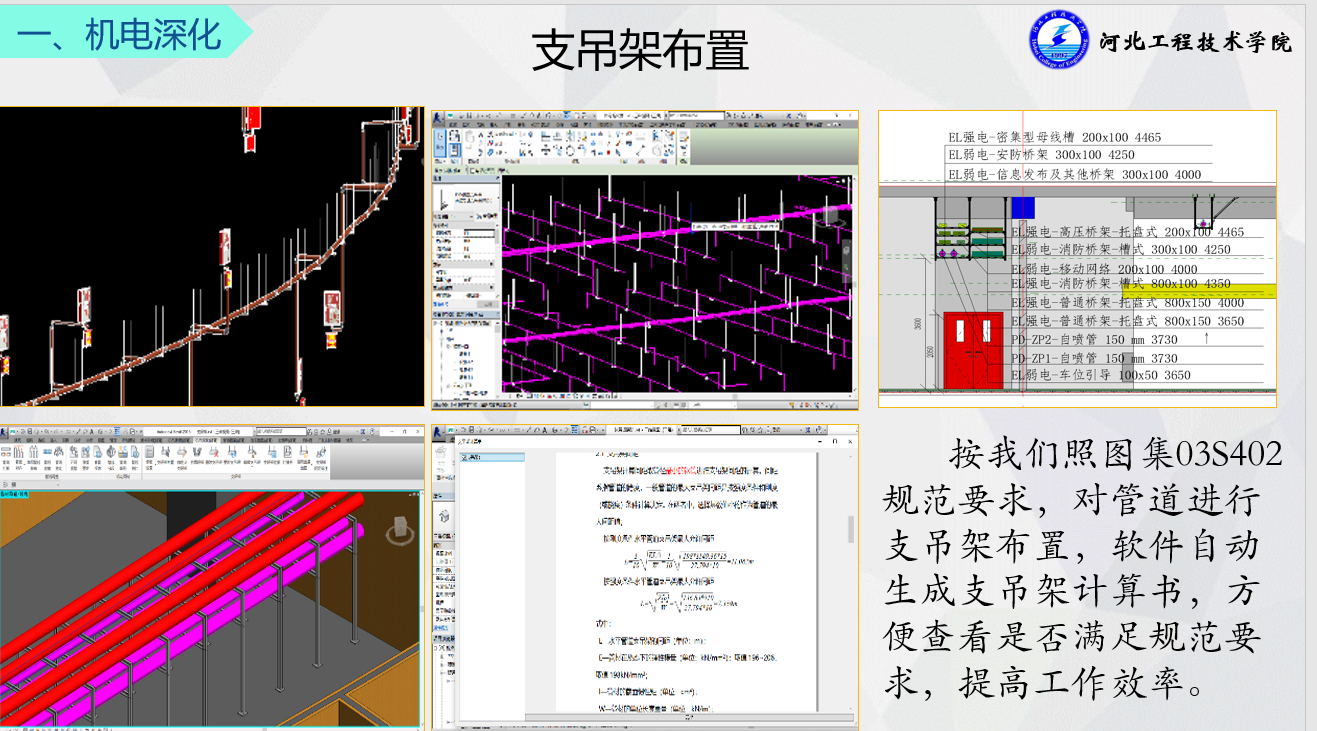

  1、机电深化

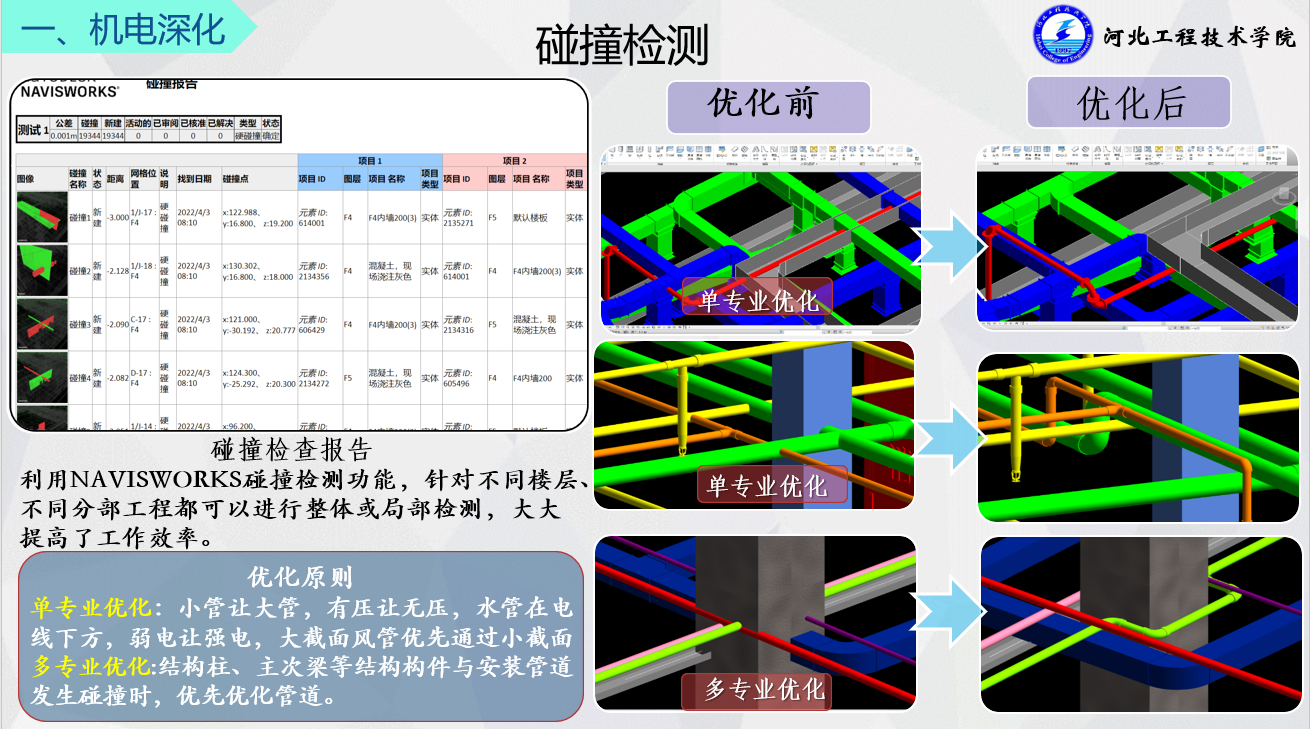

QQ截图20220509200354.png QQ截图20220508174455.png

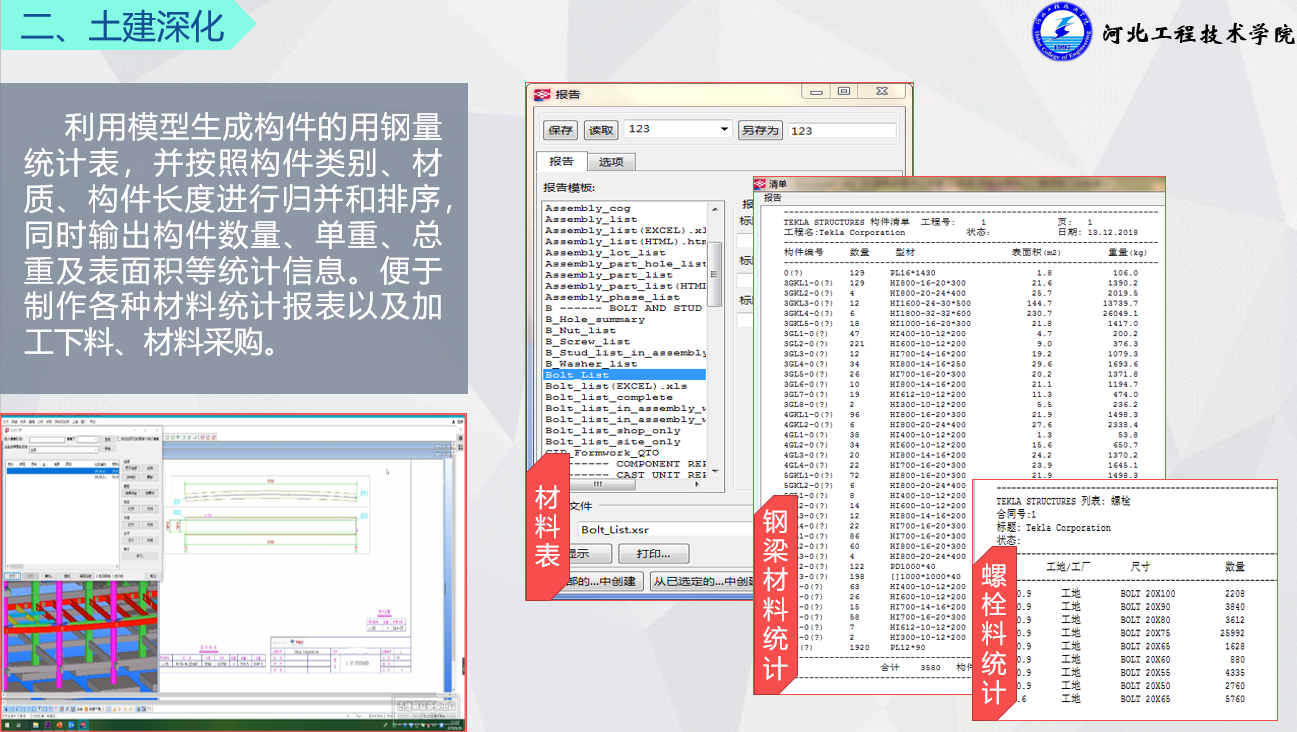

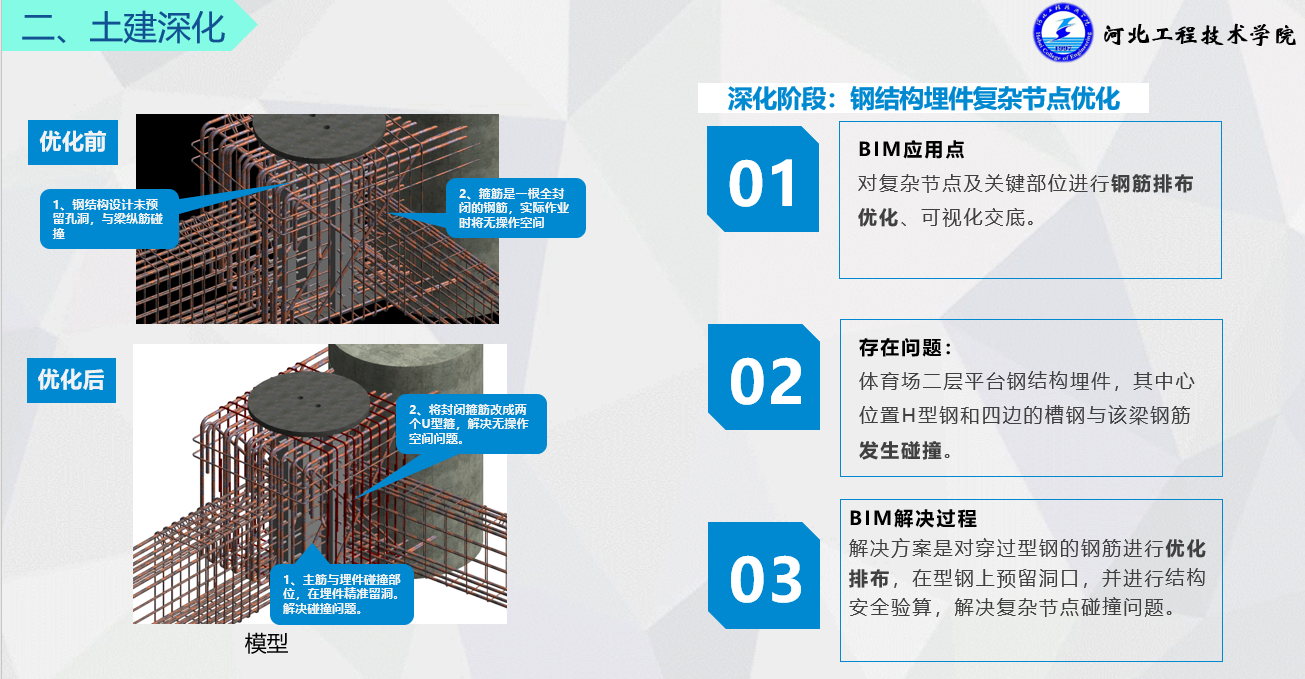

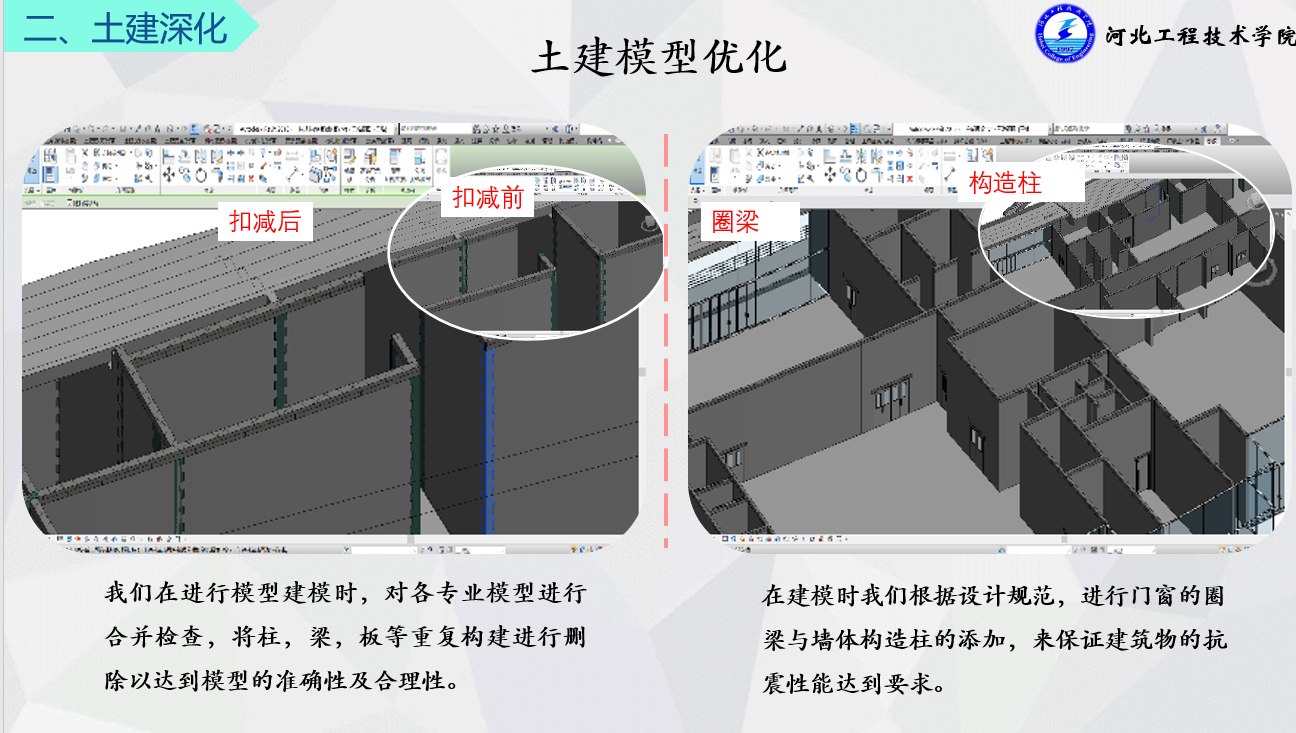

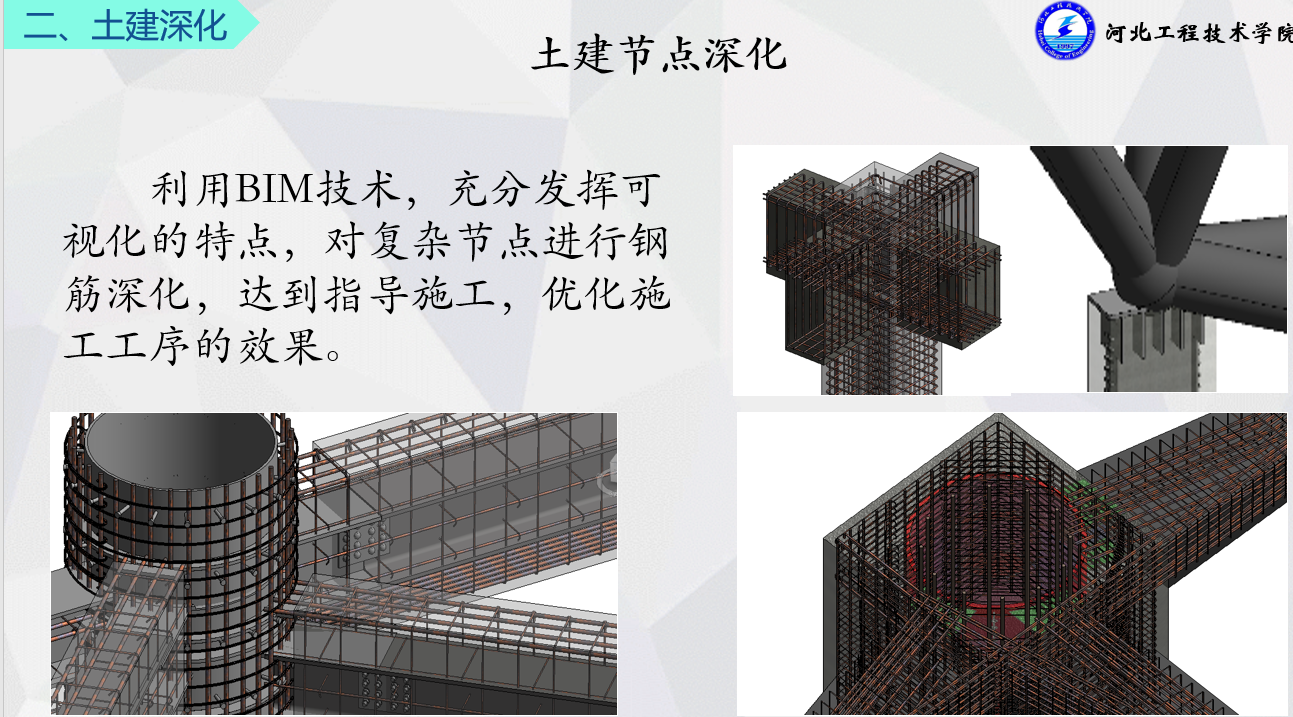

2、土建深化

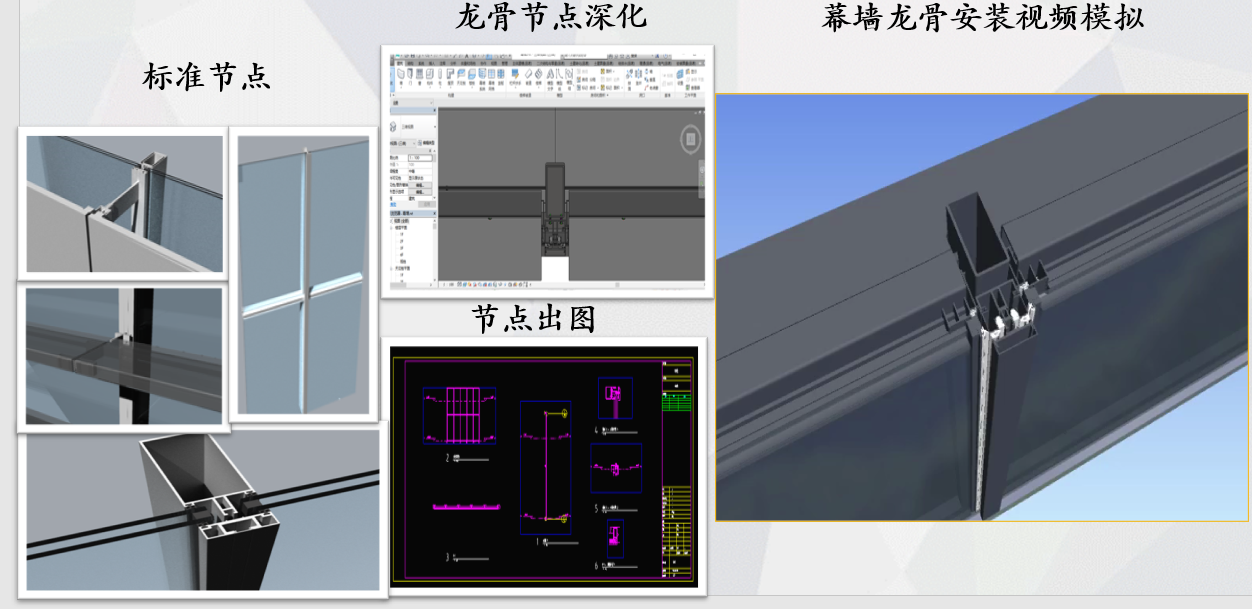

3、幕墙深化

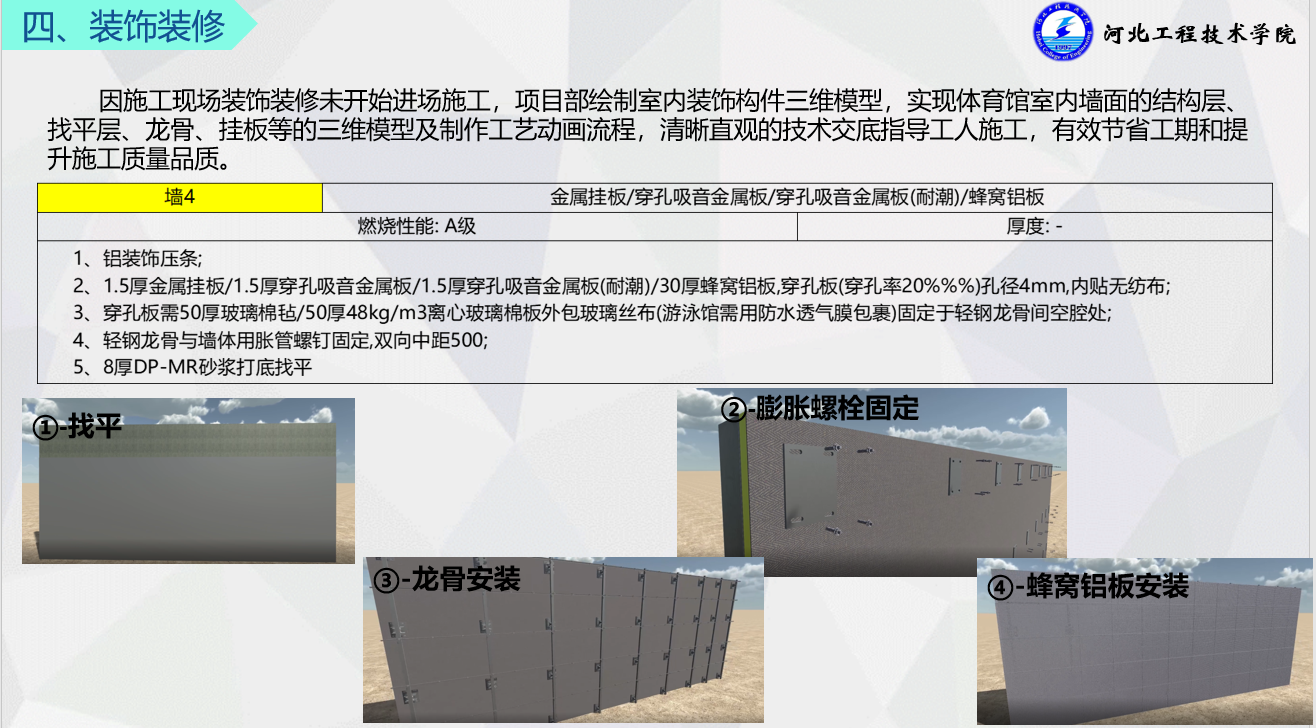

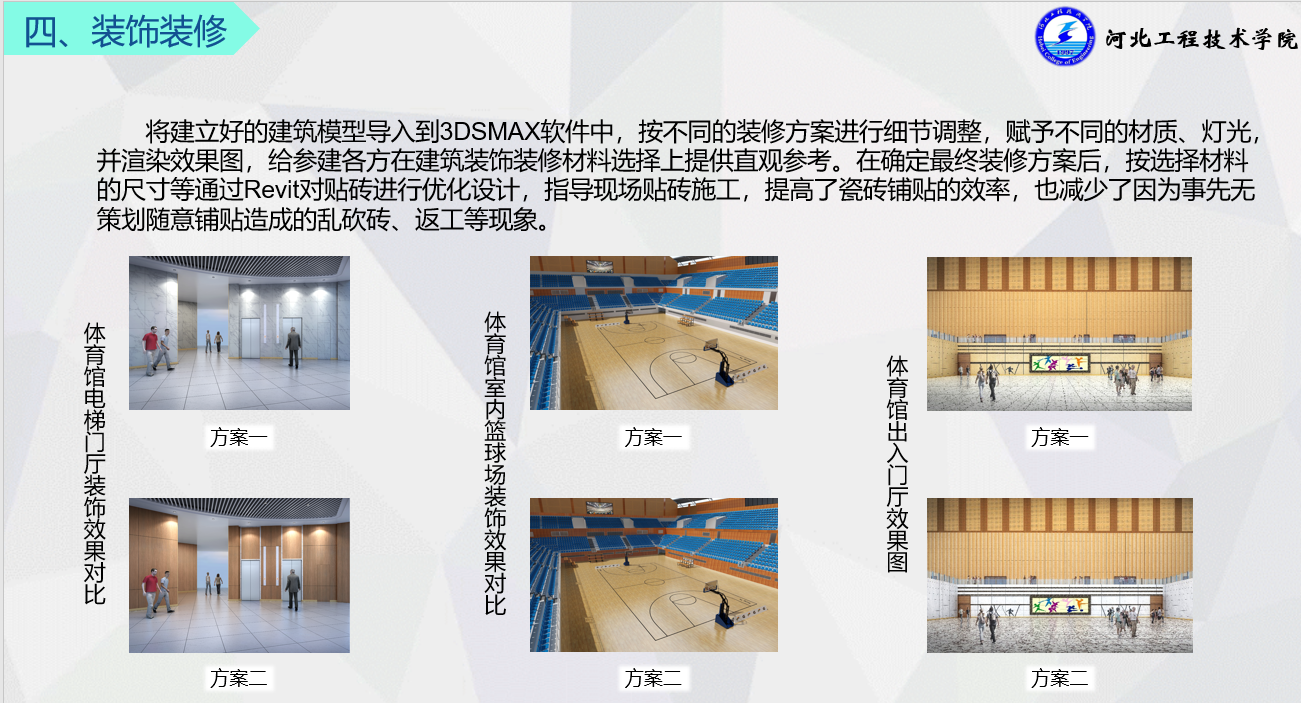

 4、装饰装修

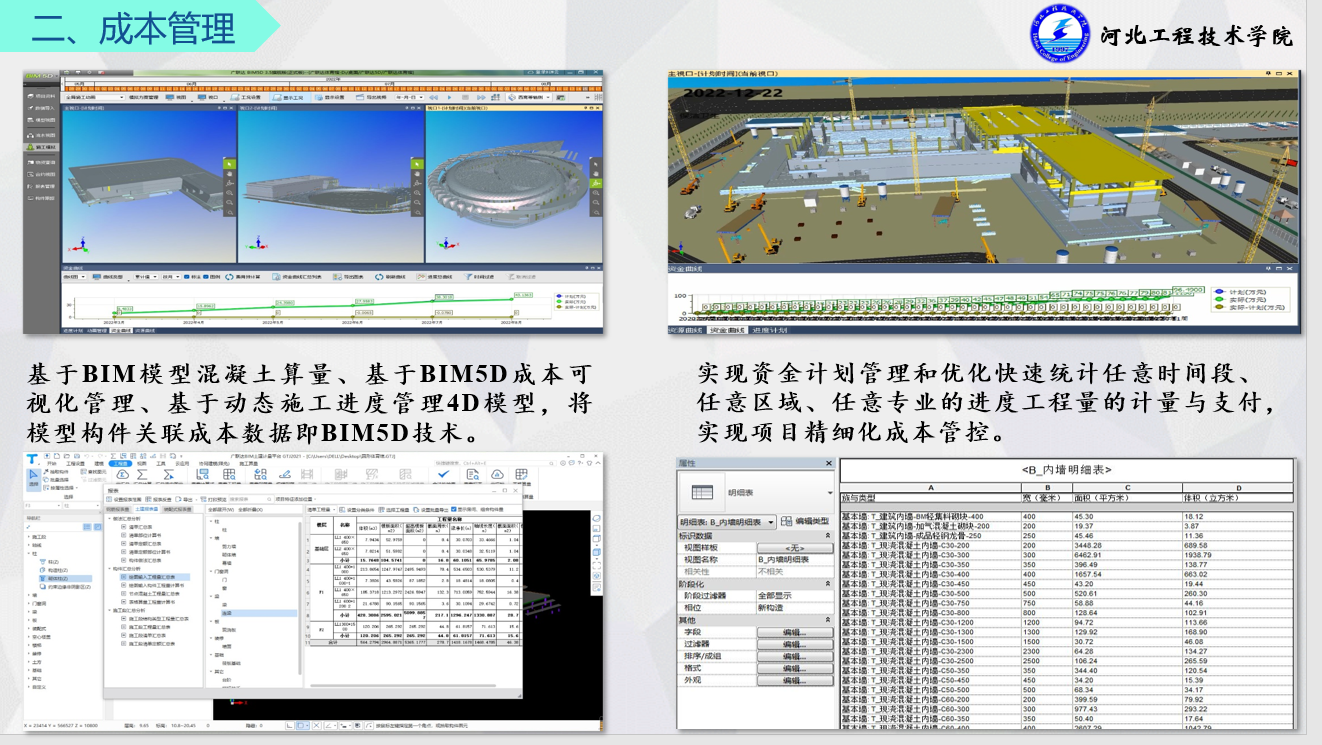

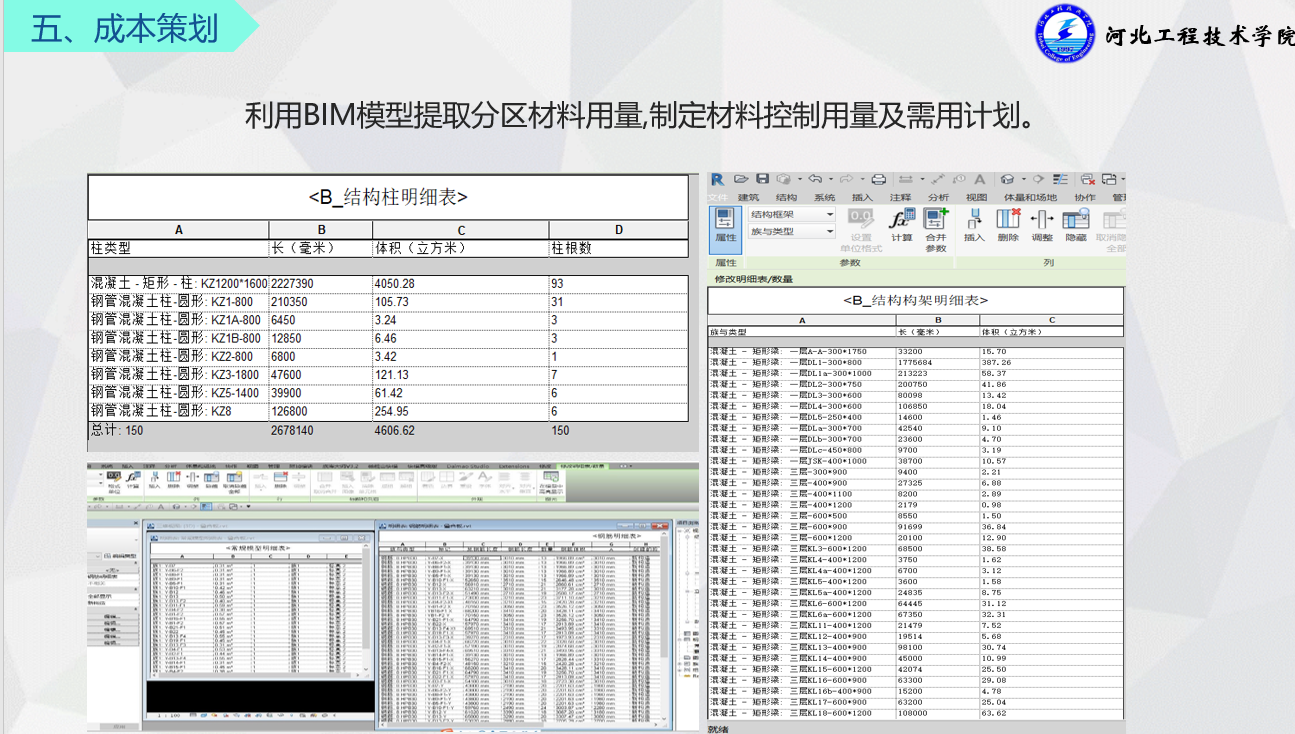

 5、成本策划

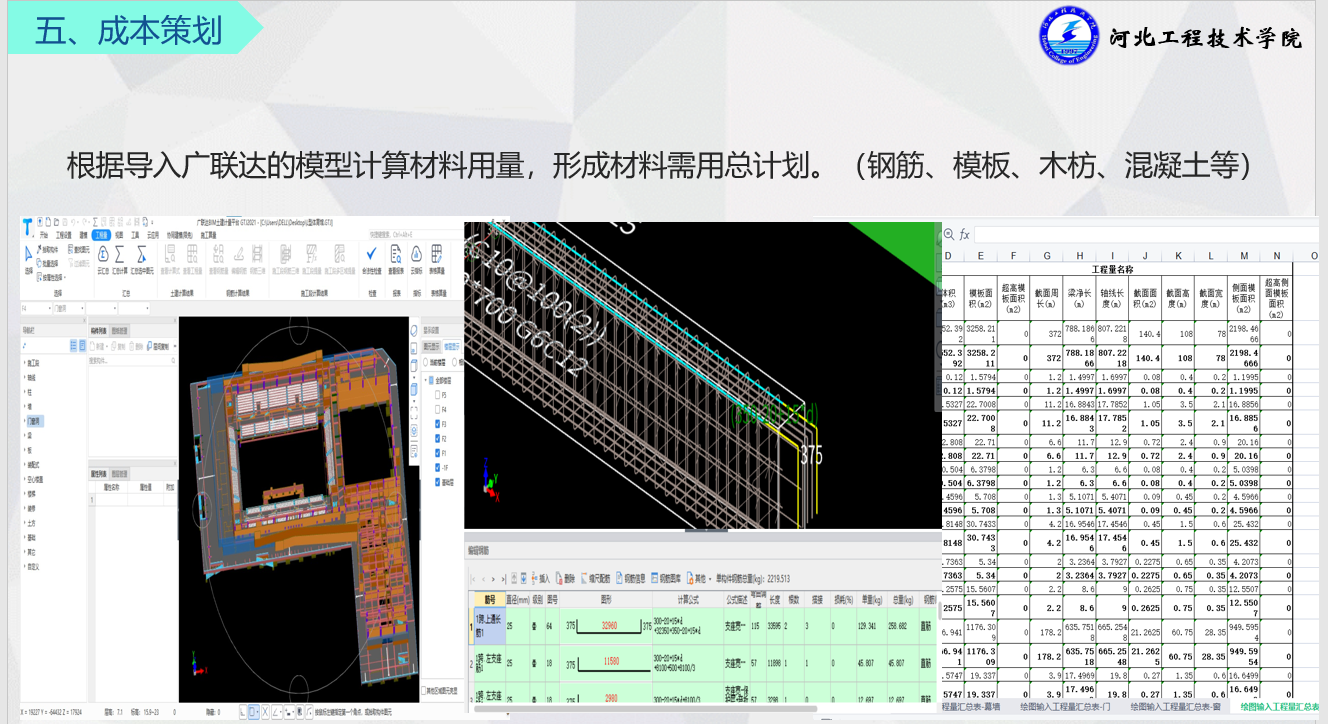

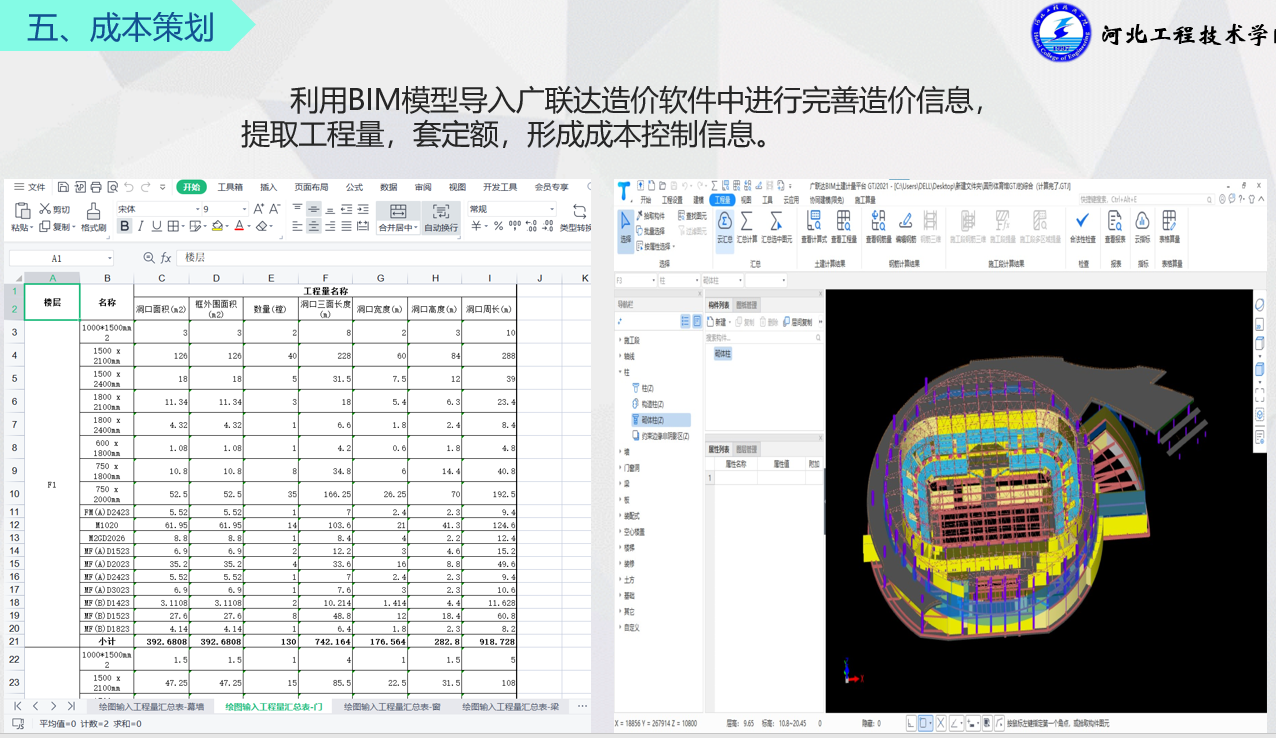

  QQ截图20220509164524.png QQ截图20220509164532.png

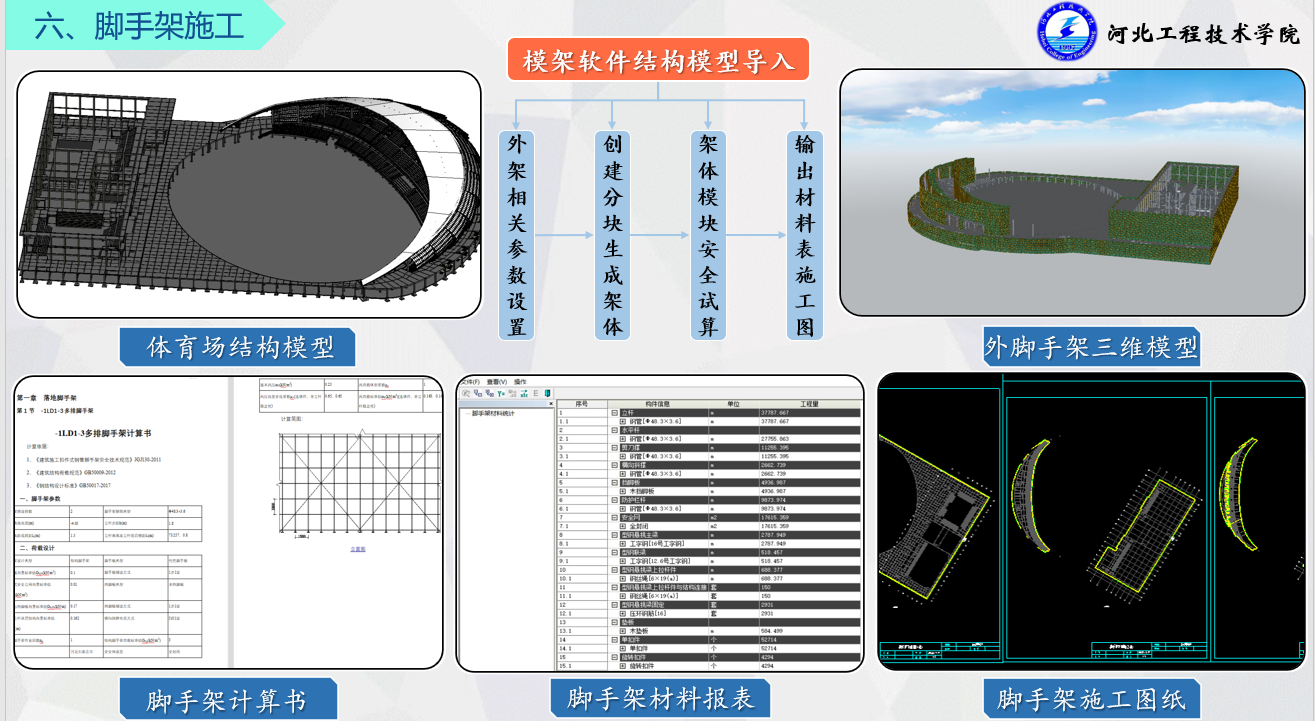

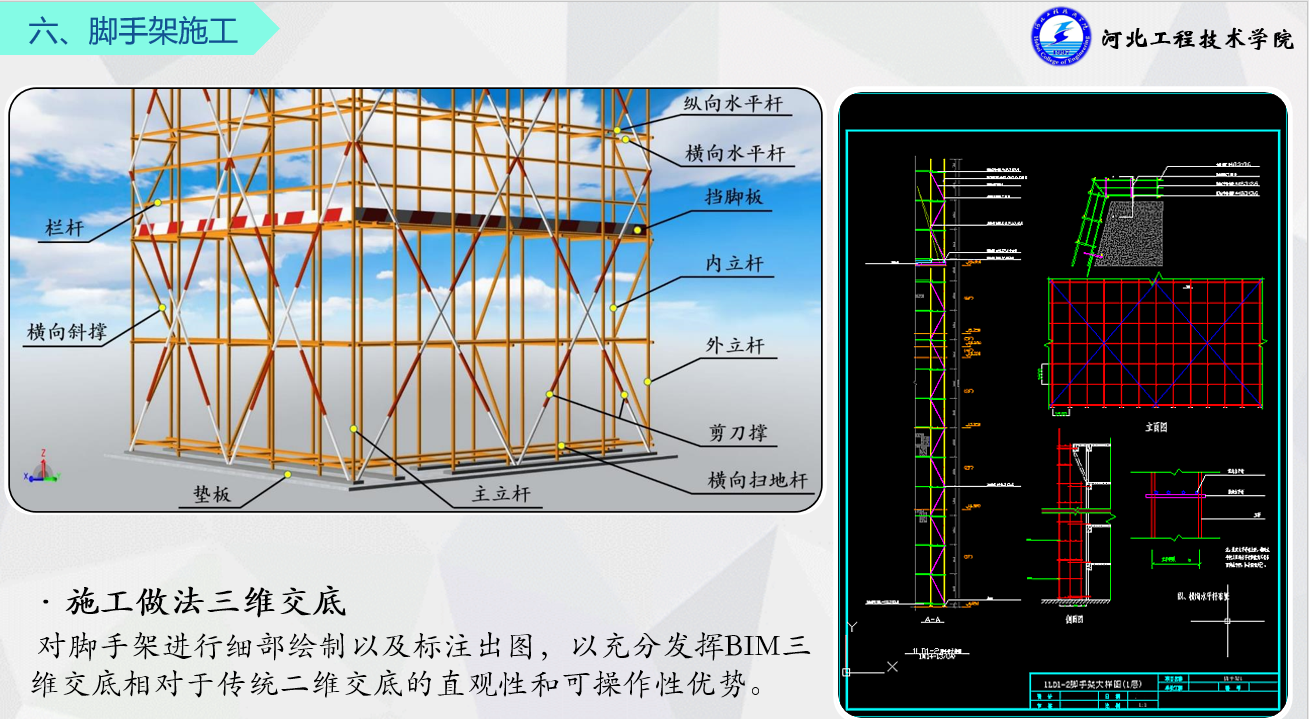

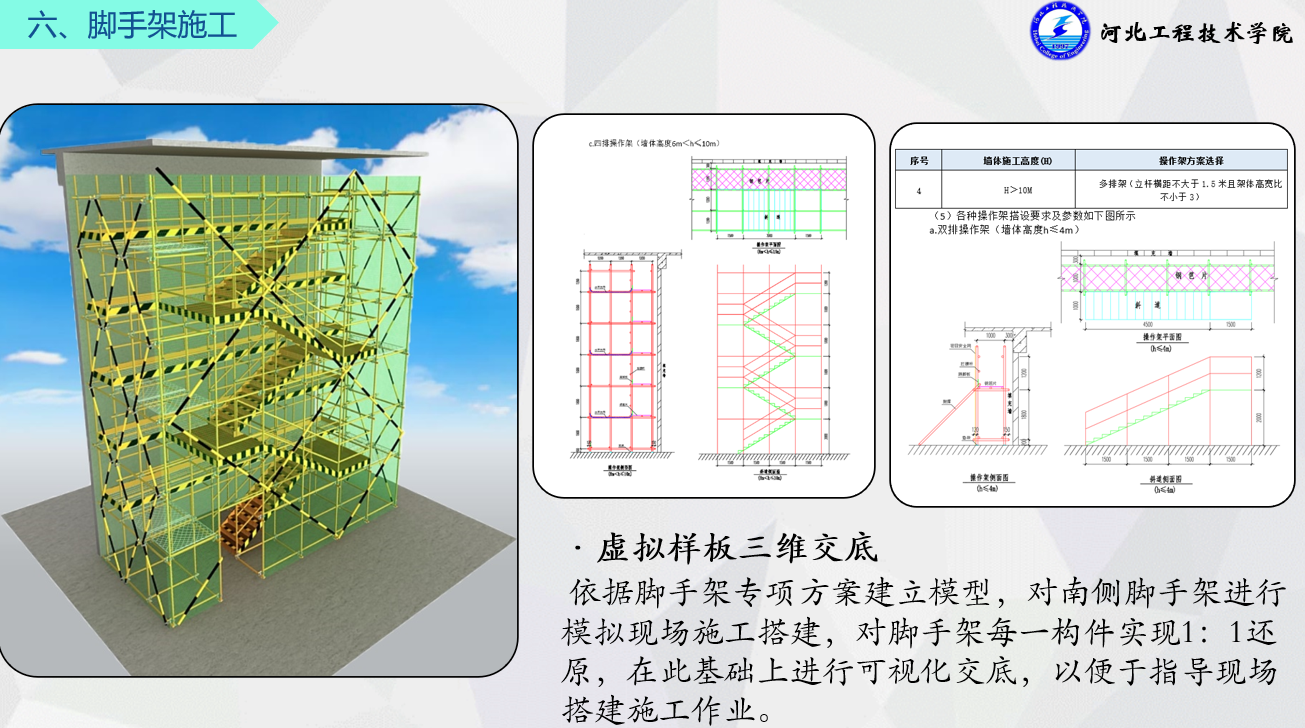

 6、脚手架施工

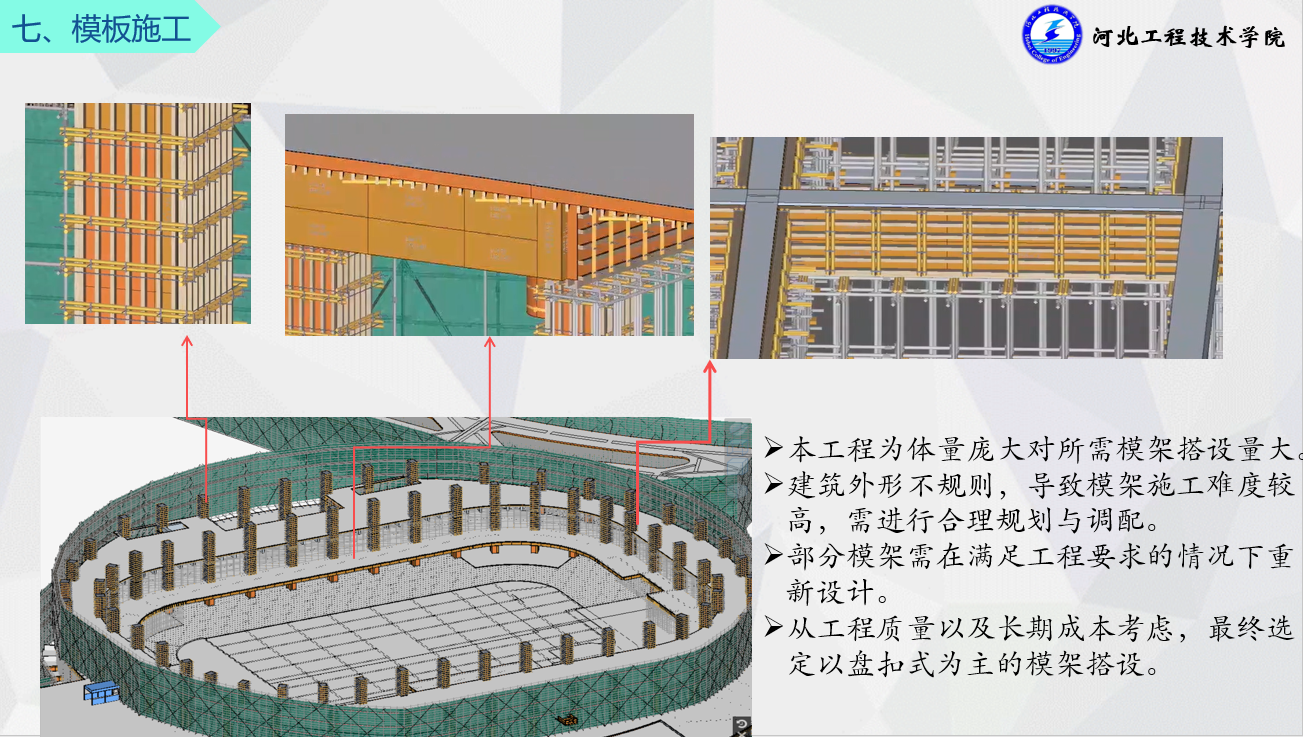

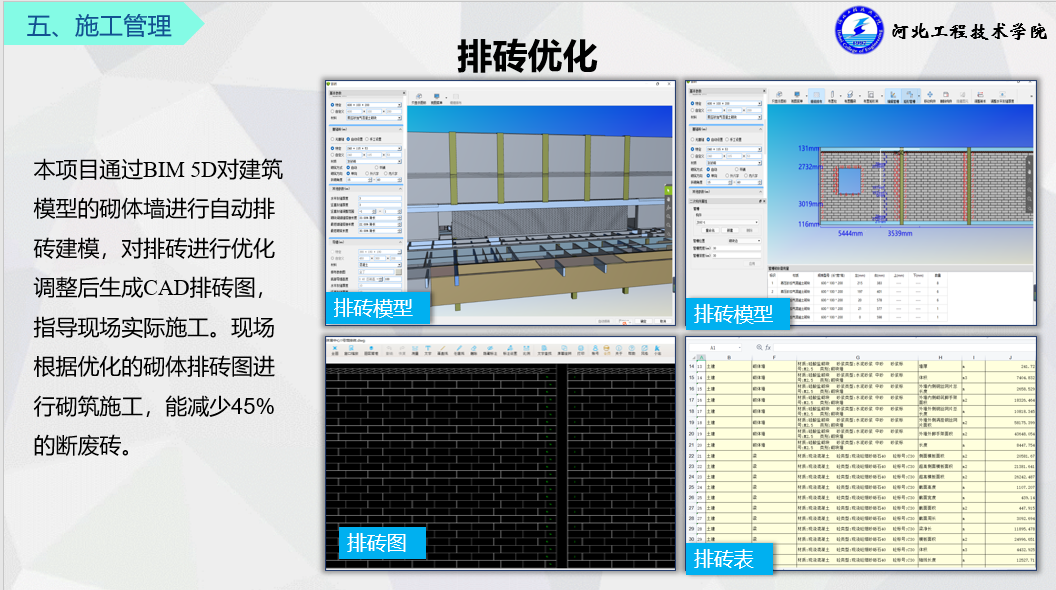

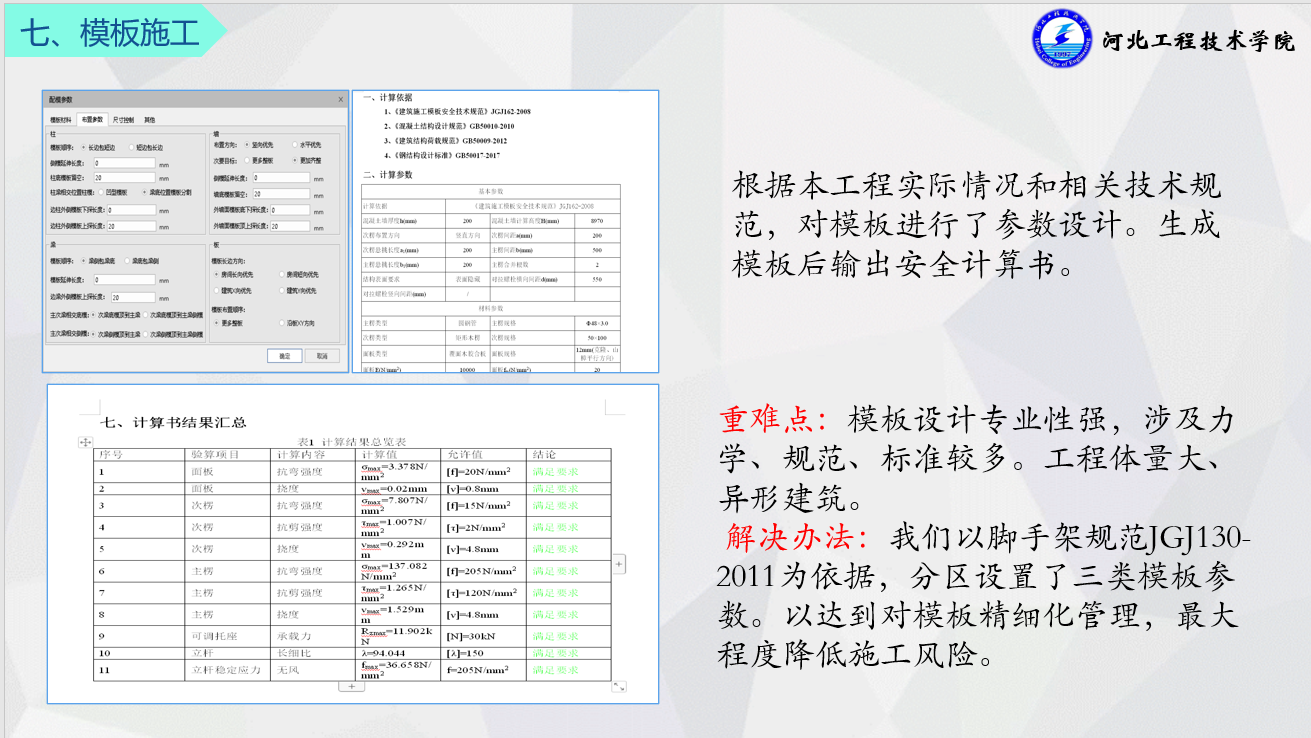

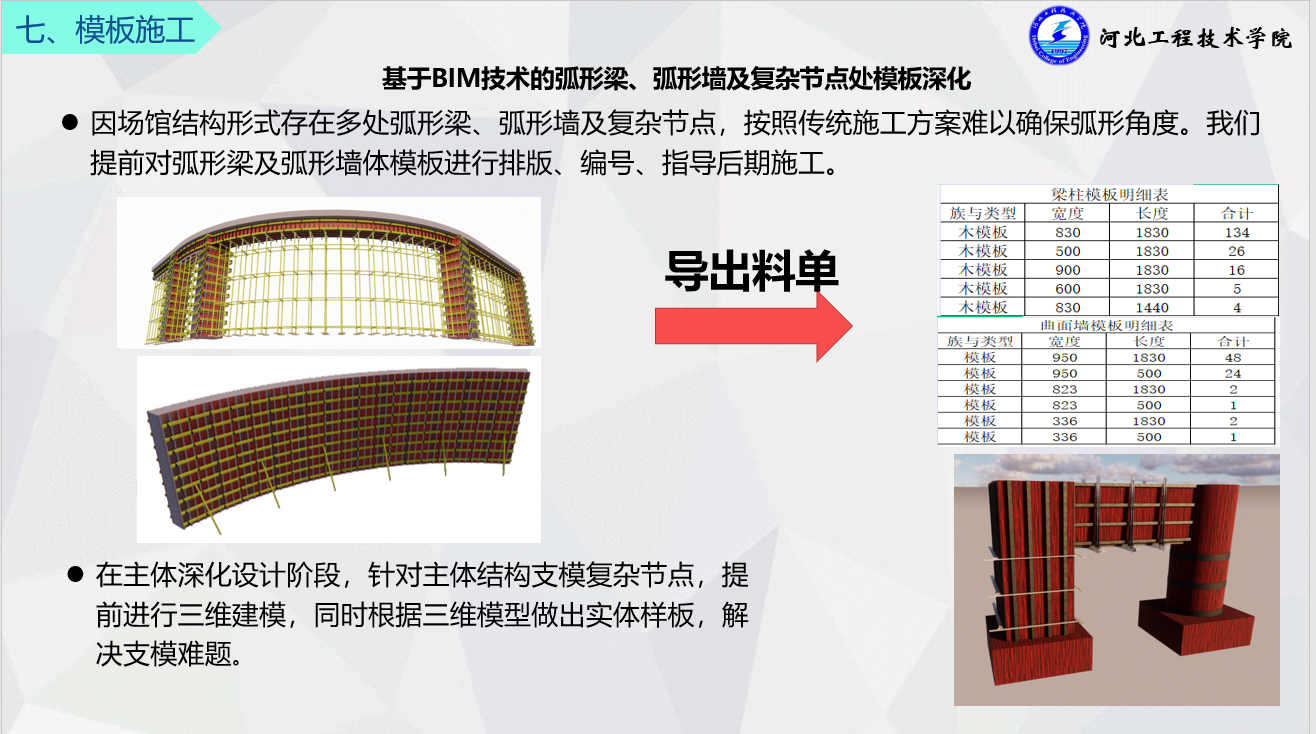

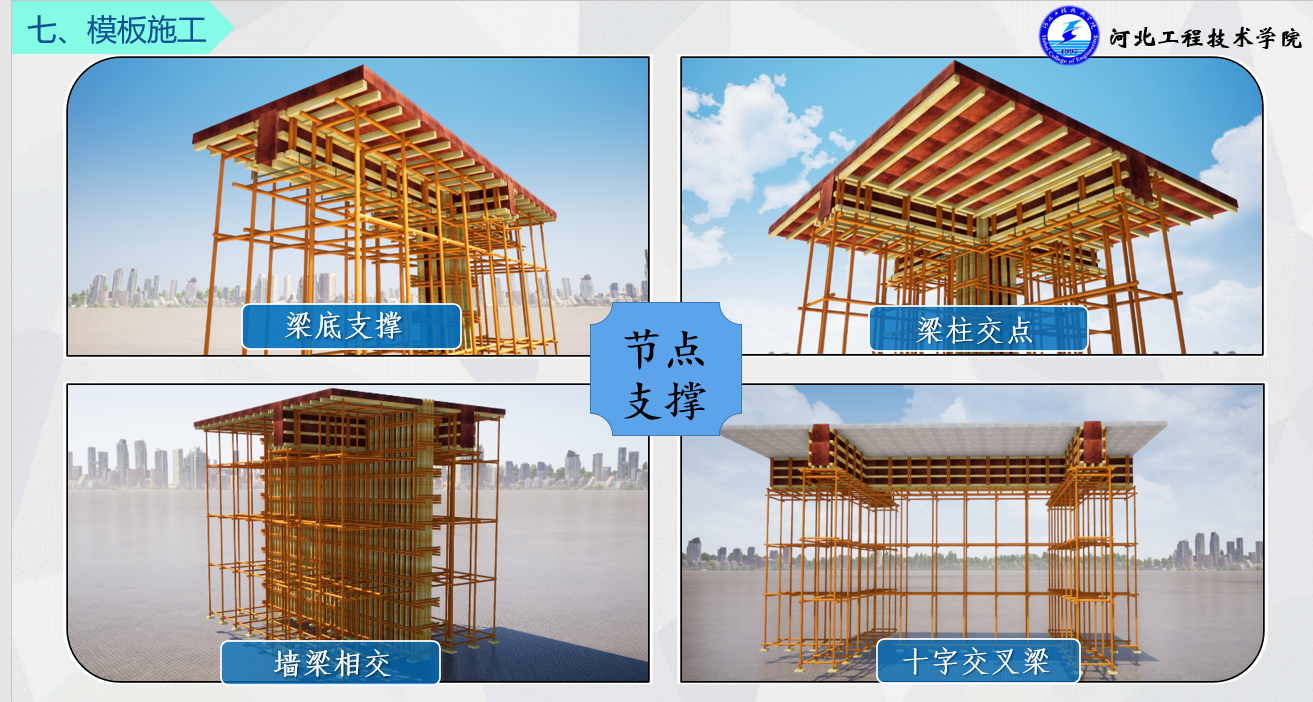

 7、模板施工







8、施工模拟

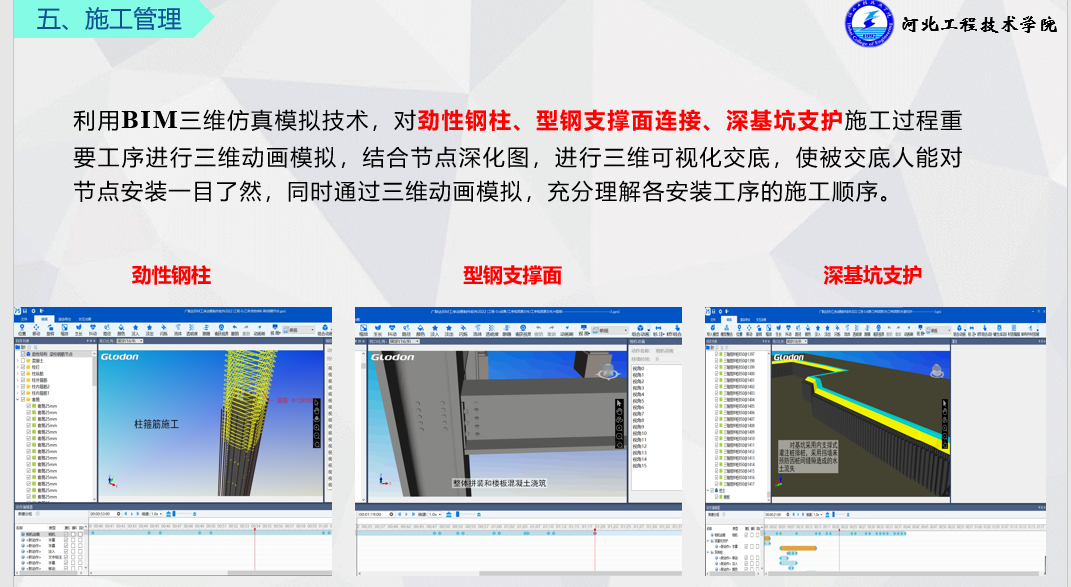

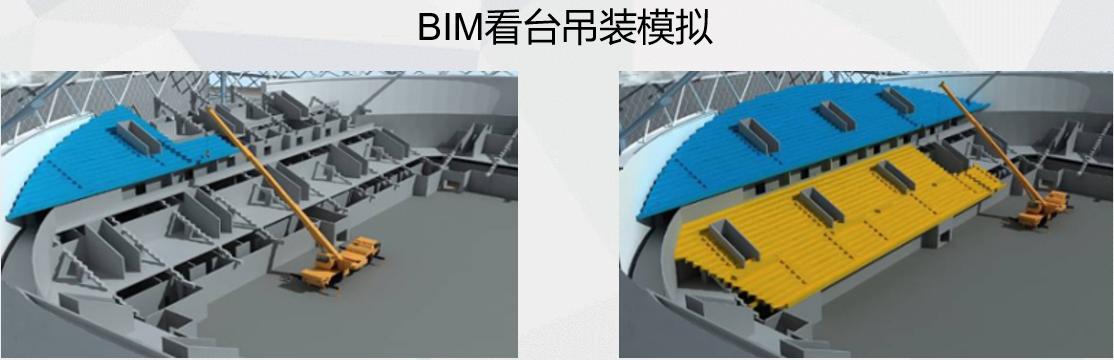

钢结构屋盖和看台板的安装过程比较复杂，我们通过Furor对安装过程的吊装模拟,不但可以规范现场构件安装流程，还能提高安装精度,验证系统的可安拆性，让施工人员掌握施工过程的重点难点，提高结构安装效率,保证安装的质量。


 4.4管理阶段BIM应用

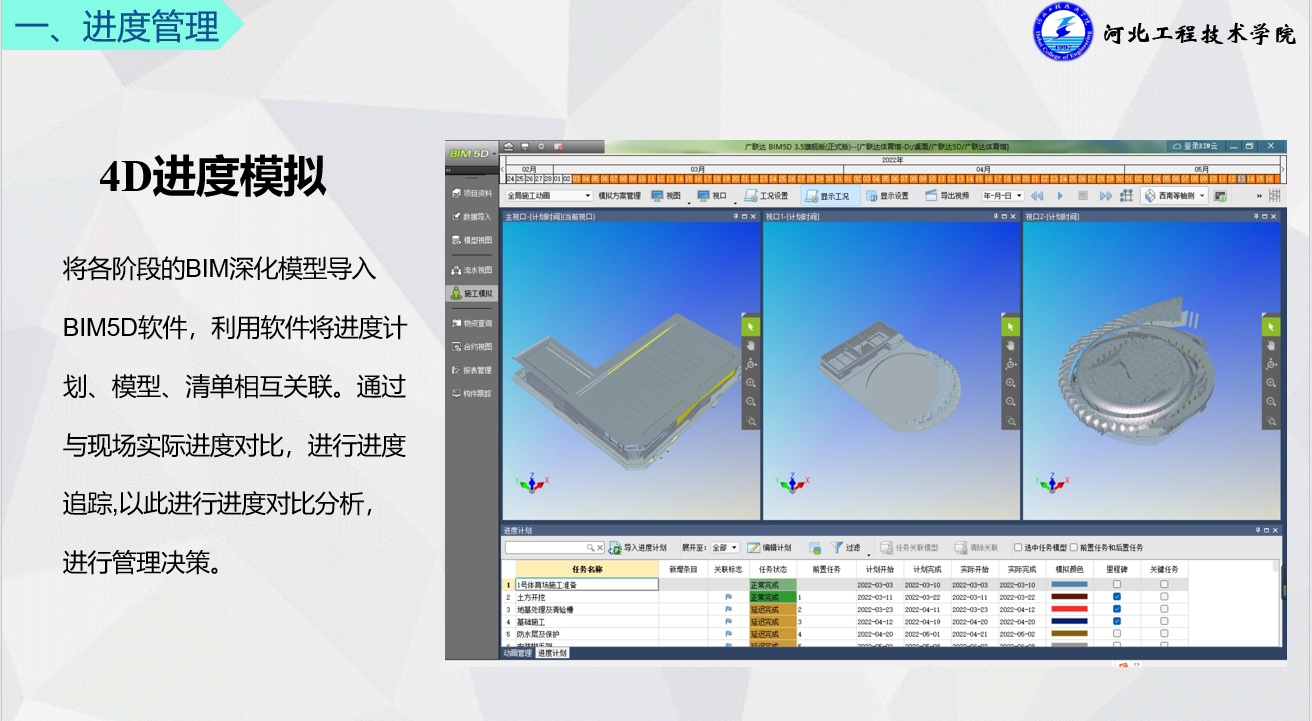

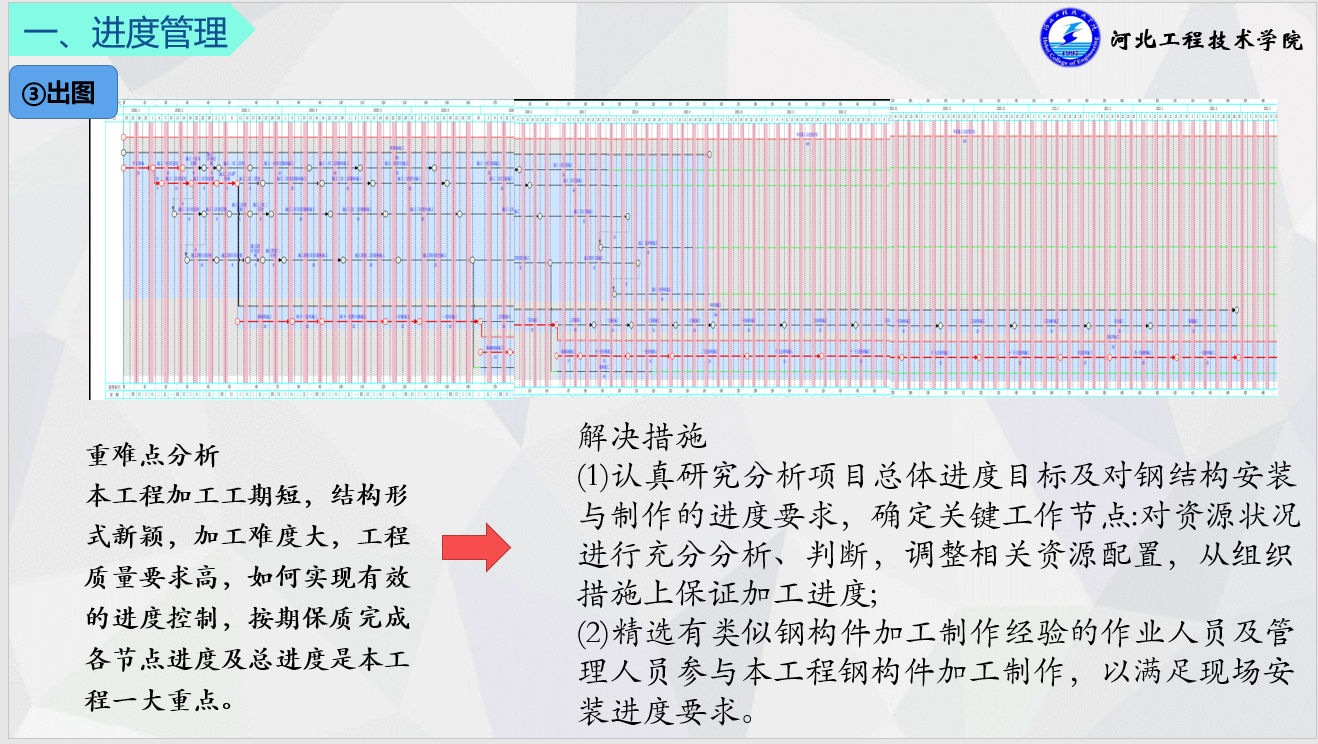

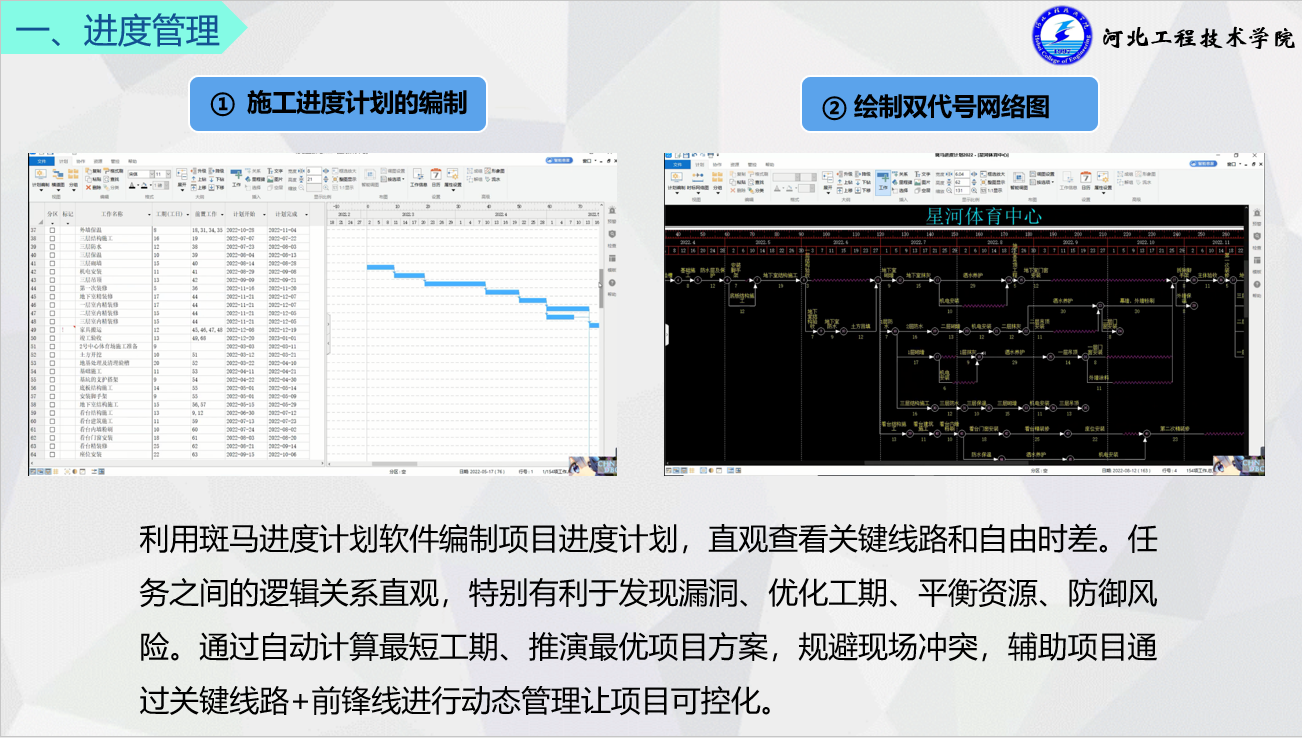

 1、进度管理




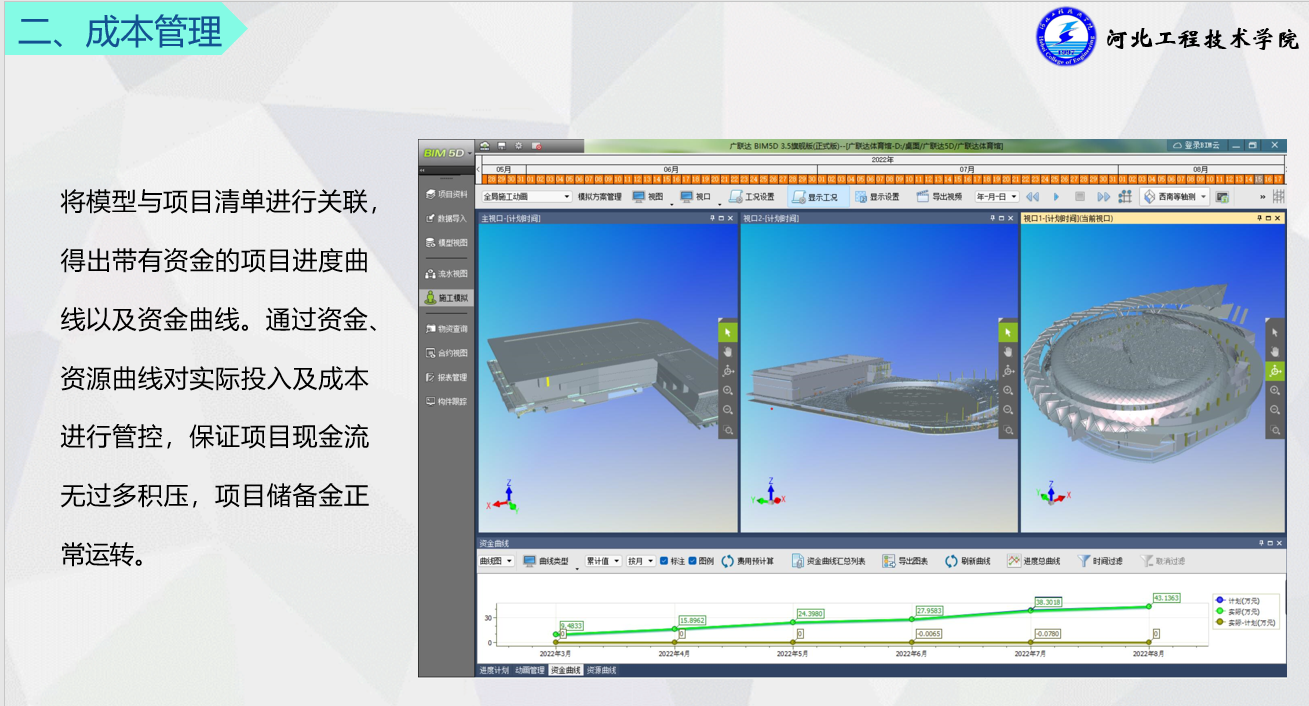

 2、成本管理

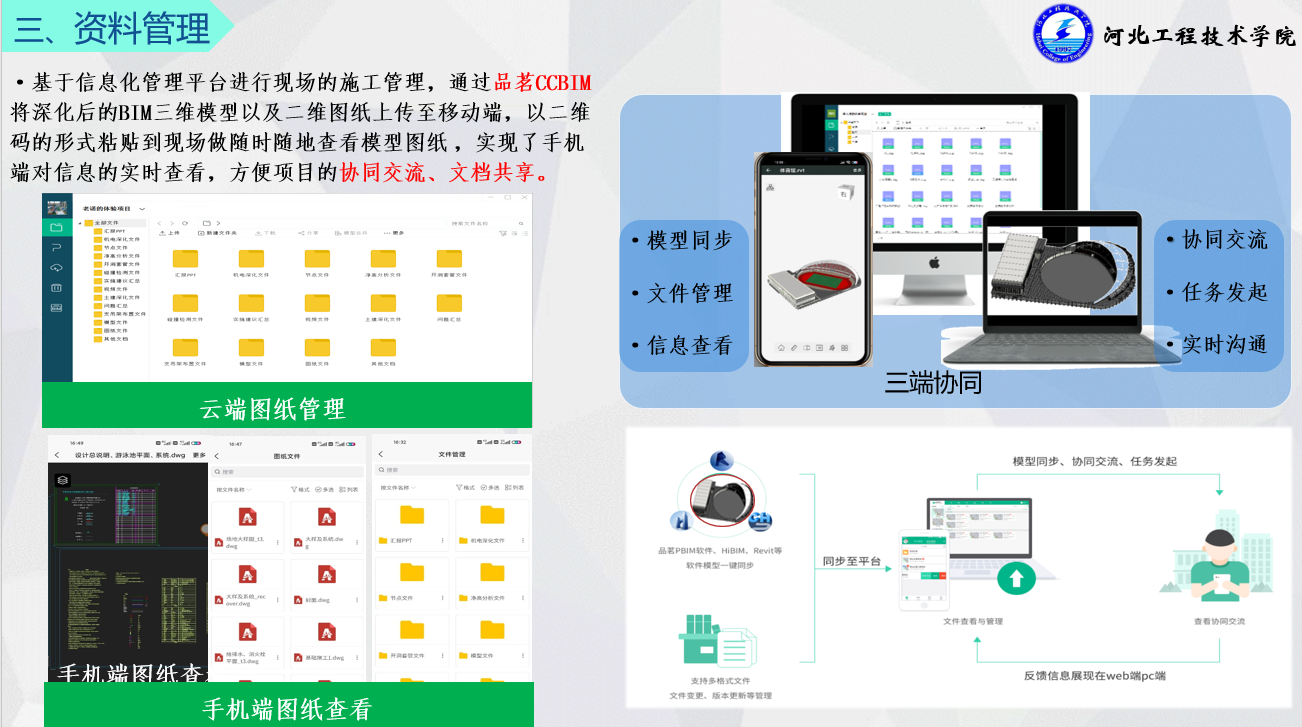

 3、资料管理

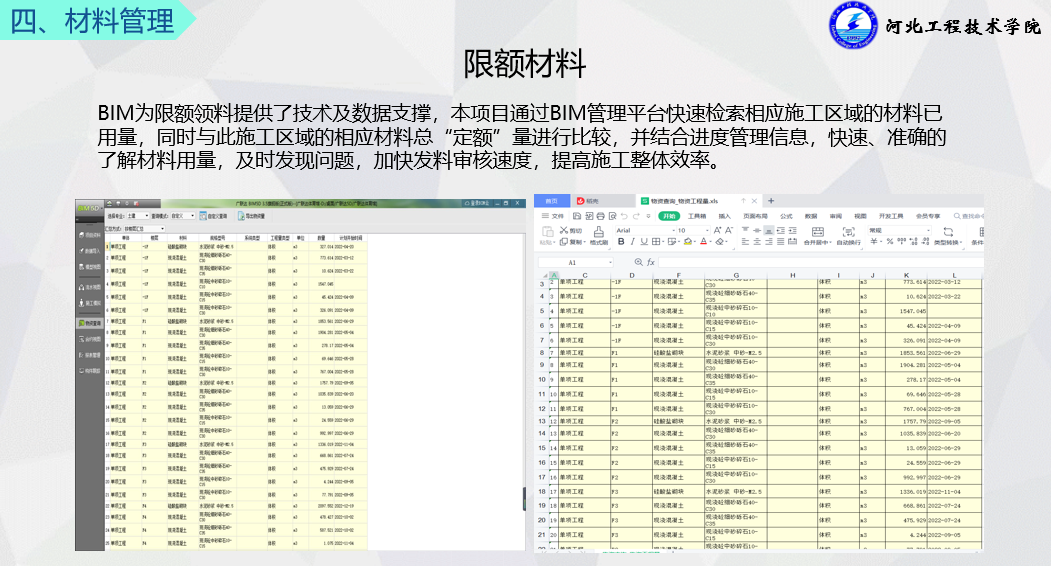

 4、材料管理


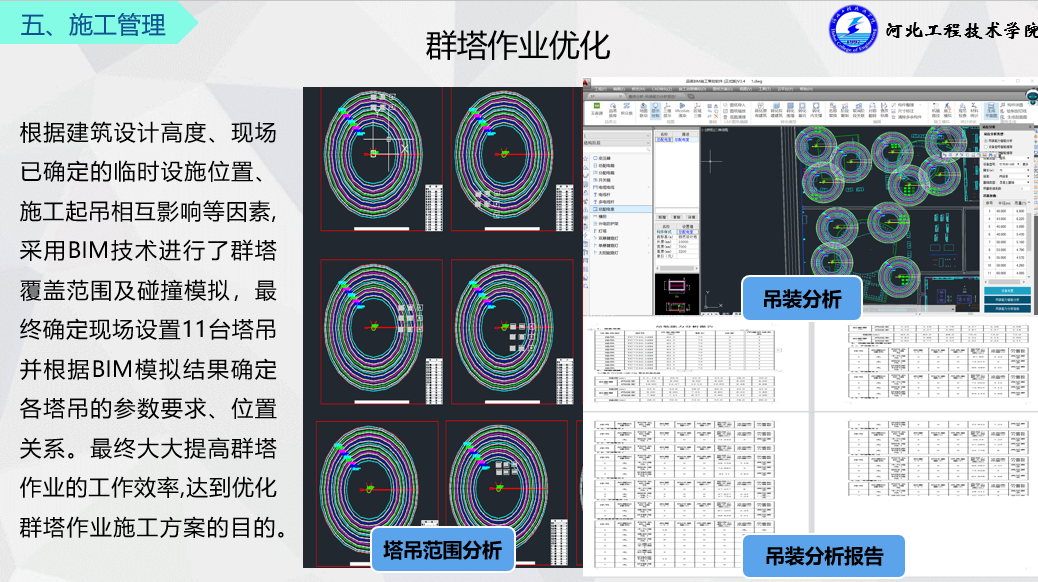

 5、施工管理




 4.5 BIM创新点

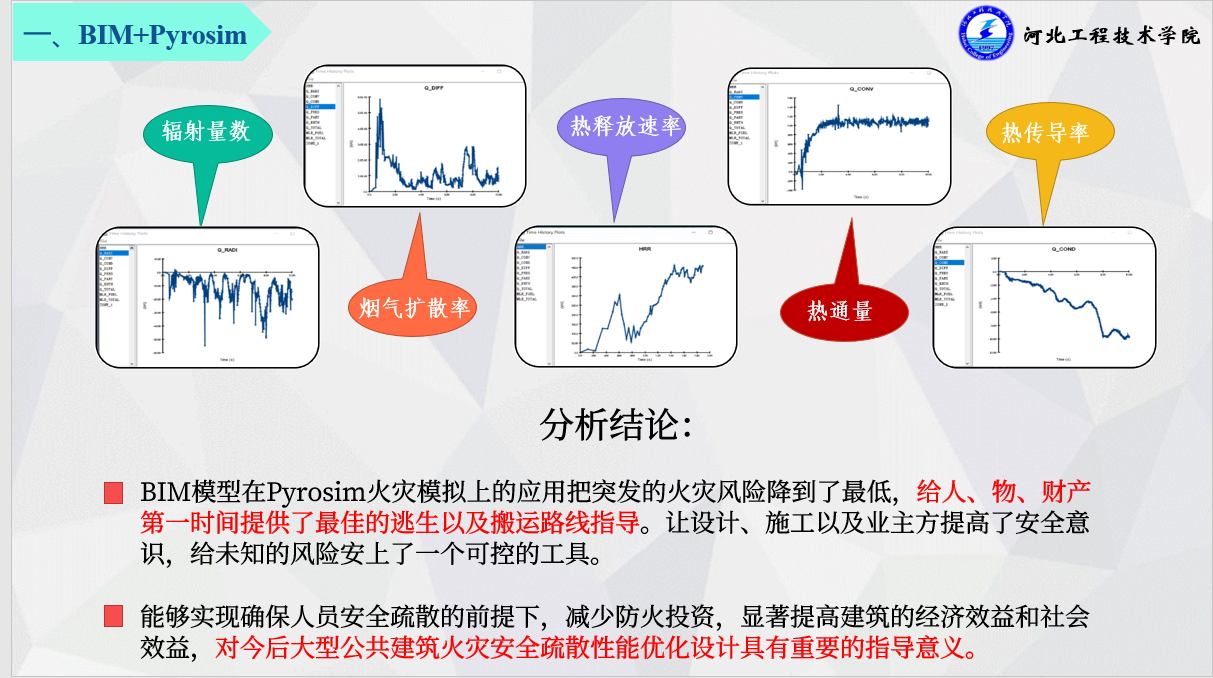

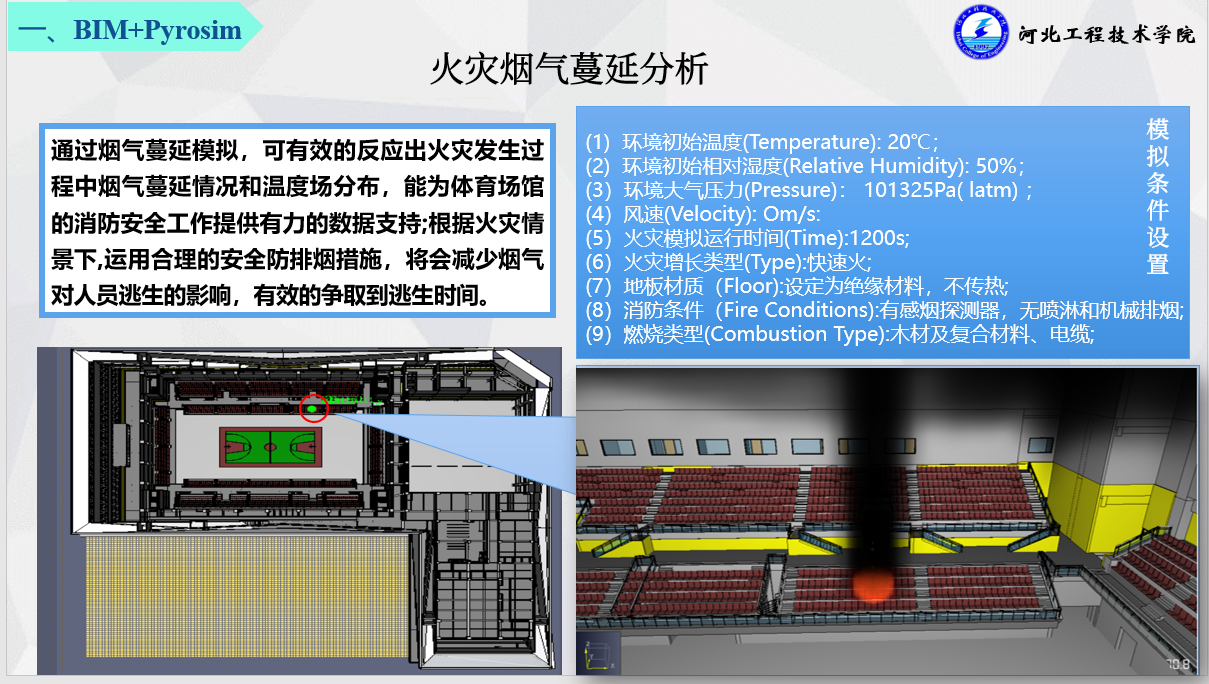

 1、BIM+Prosim

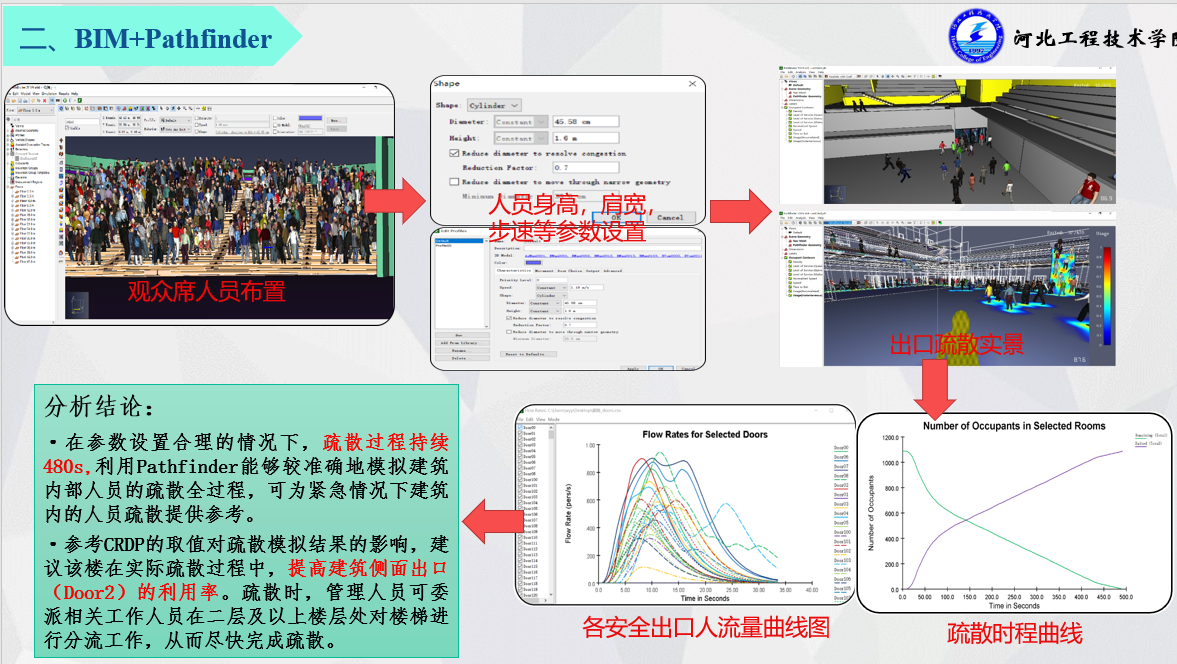

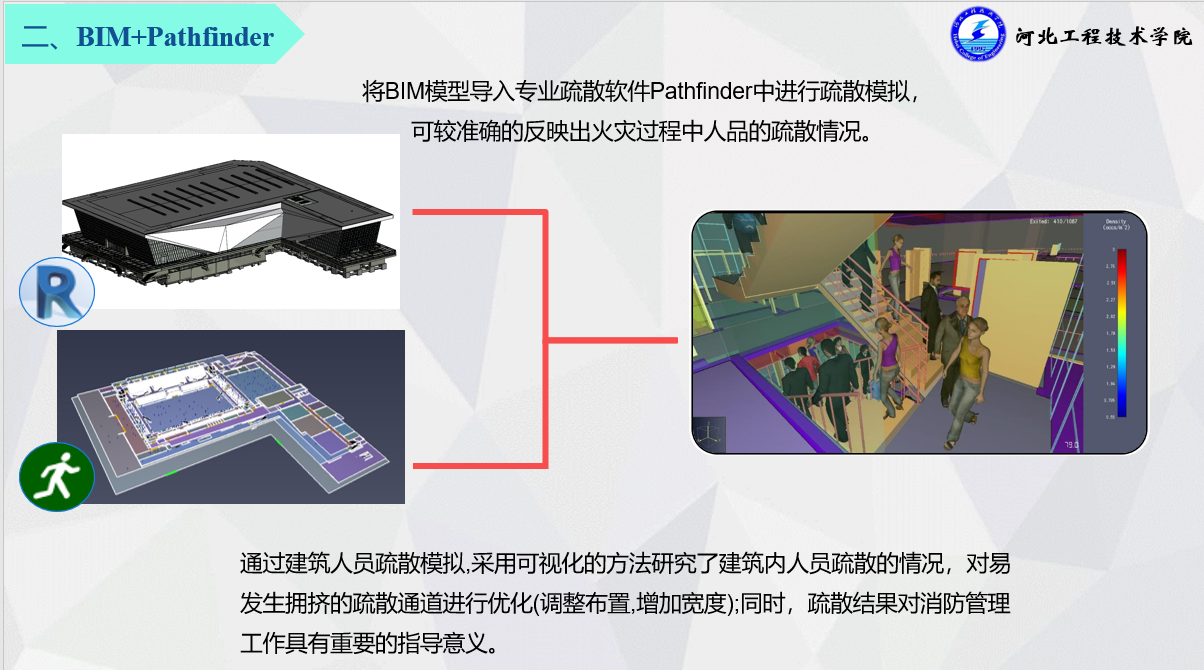

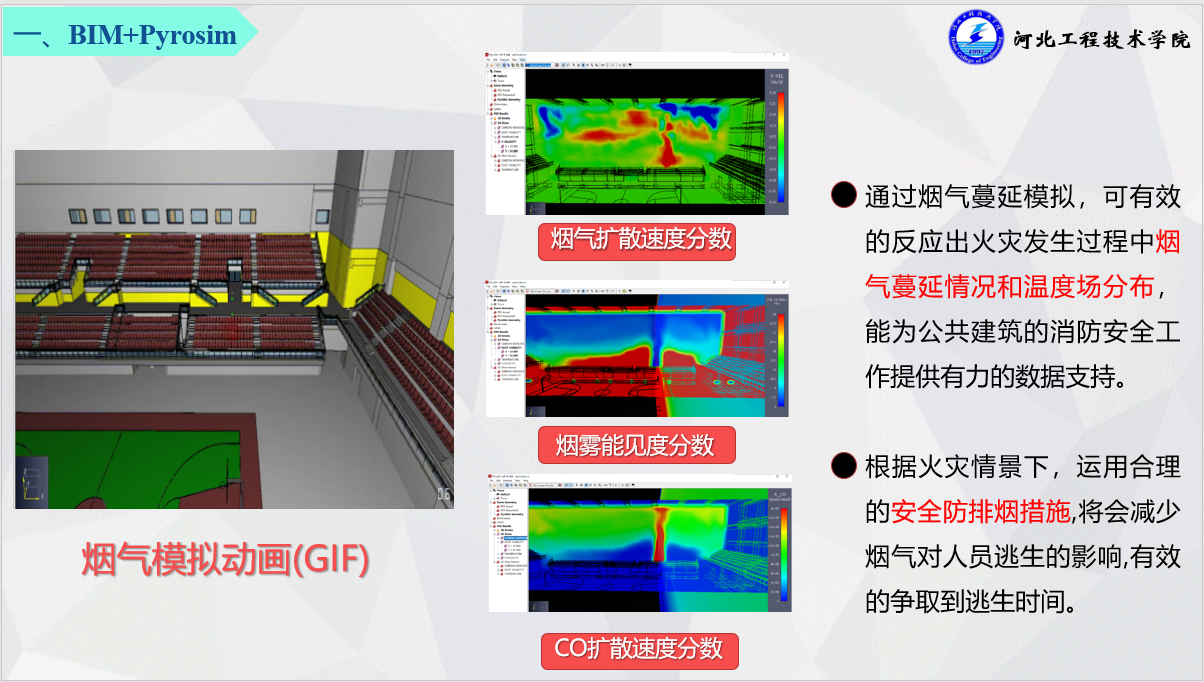

2、BIM+Pathfinder

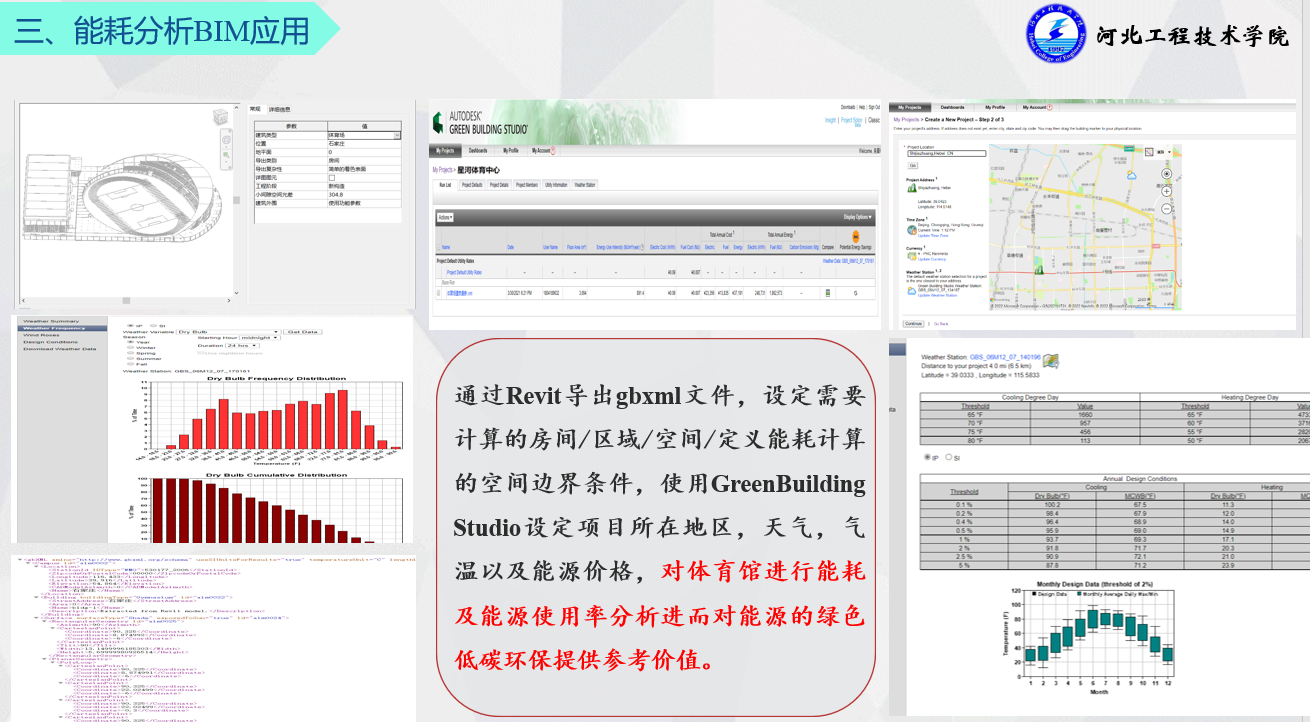

3、BIM+能耗分析

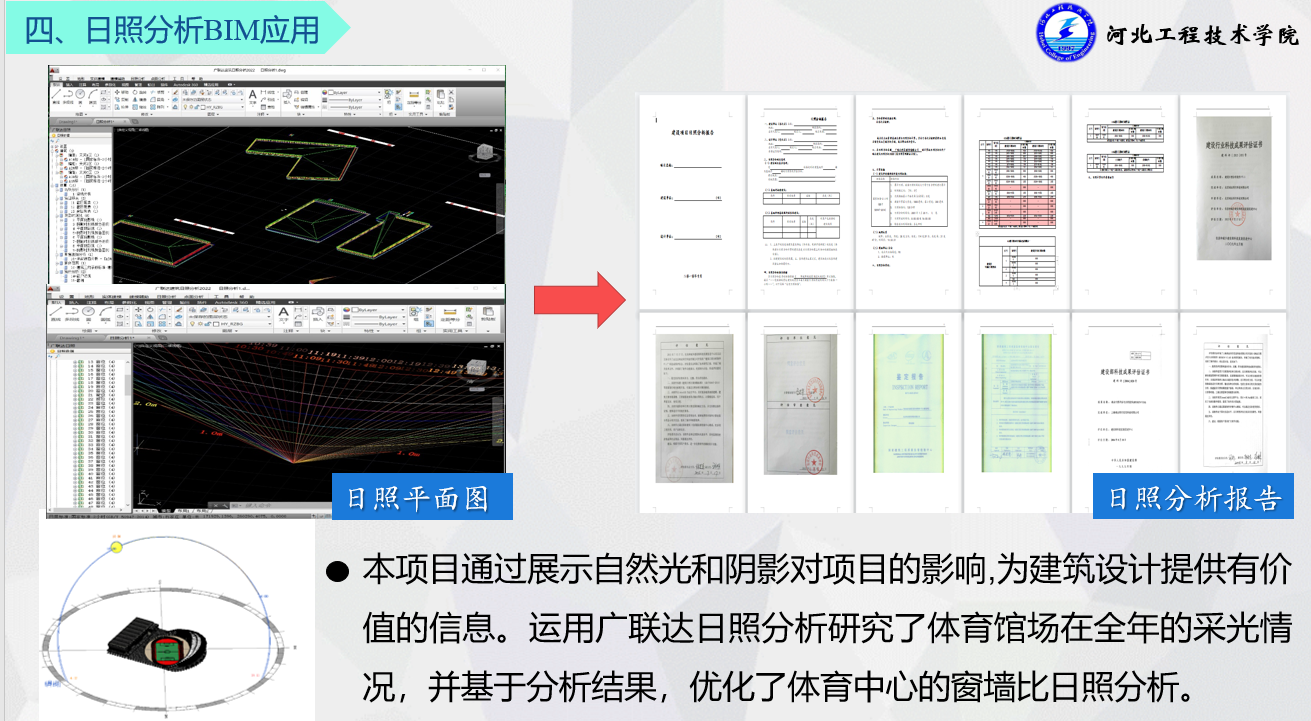

 4、BIM+    日照分析

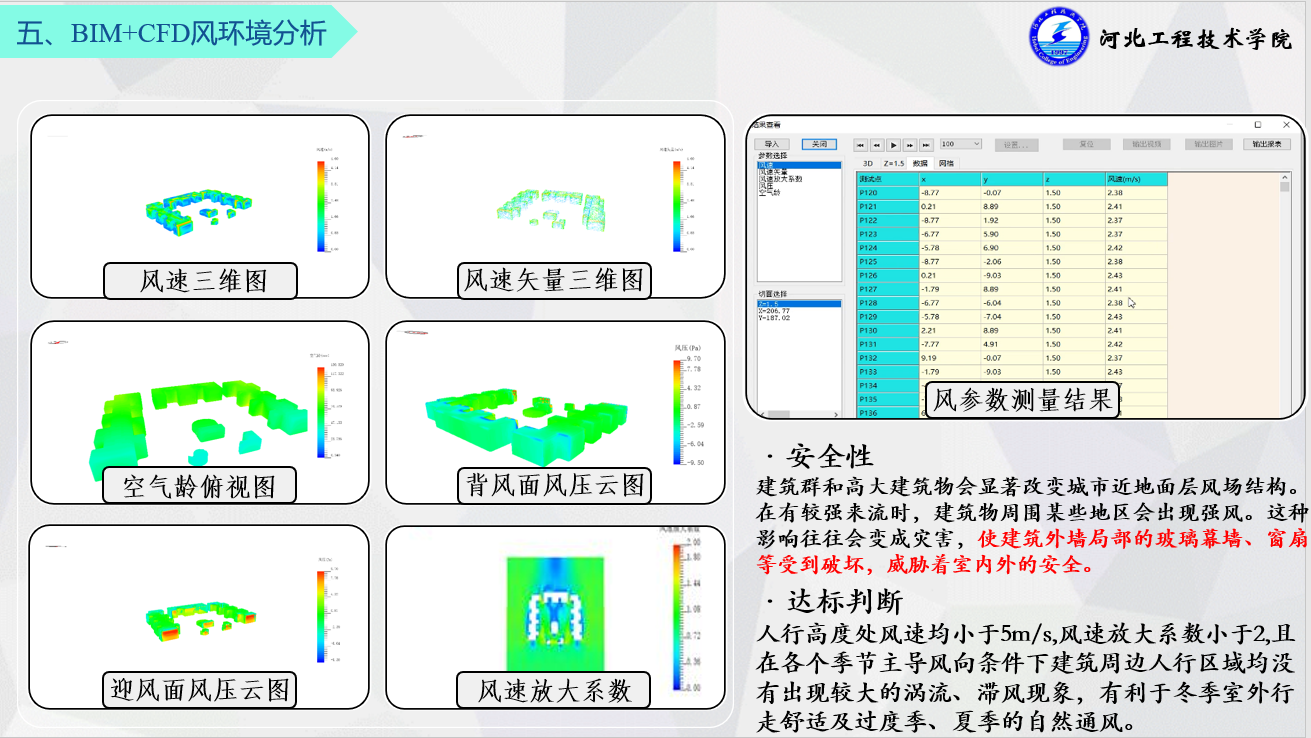

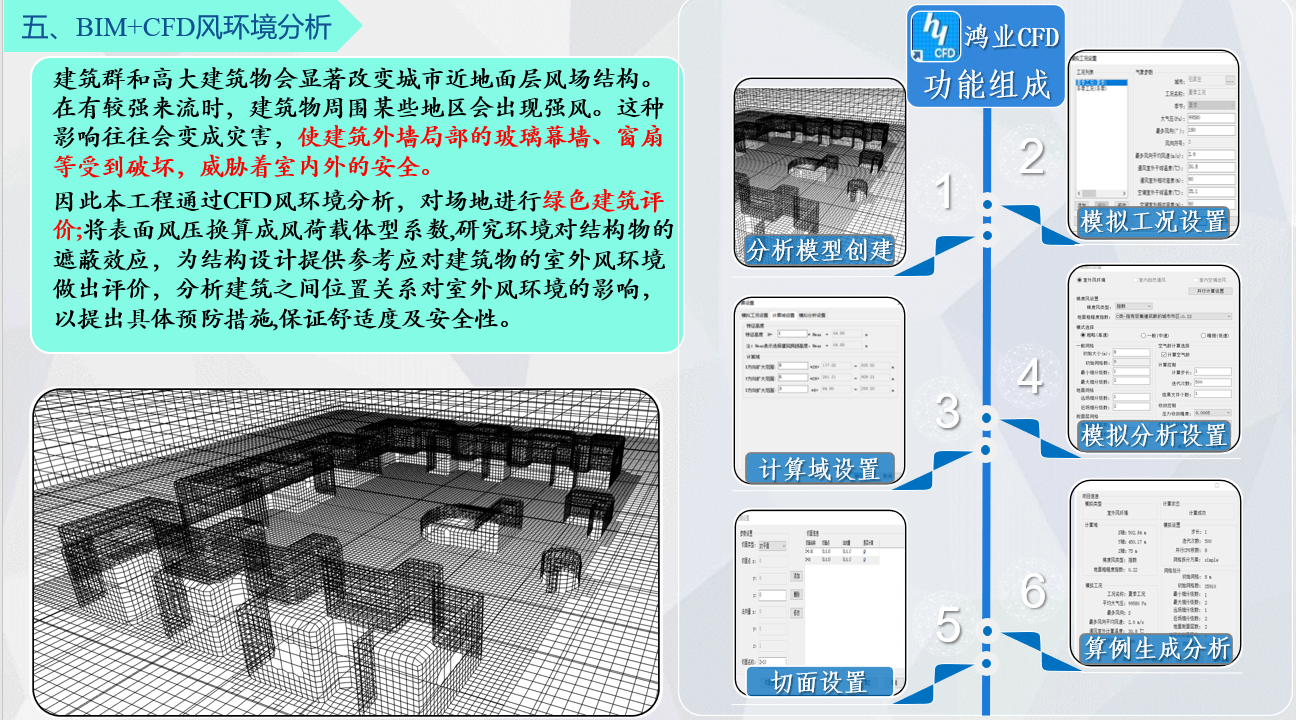

 5、BIM+CFD    风环境

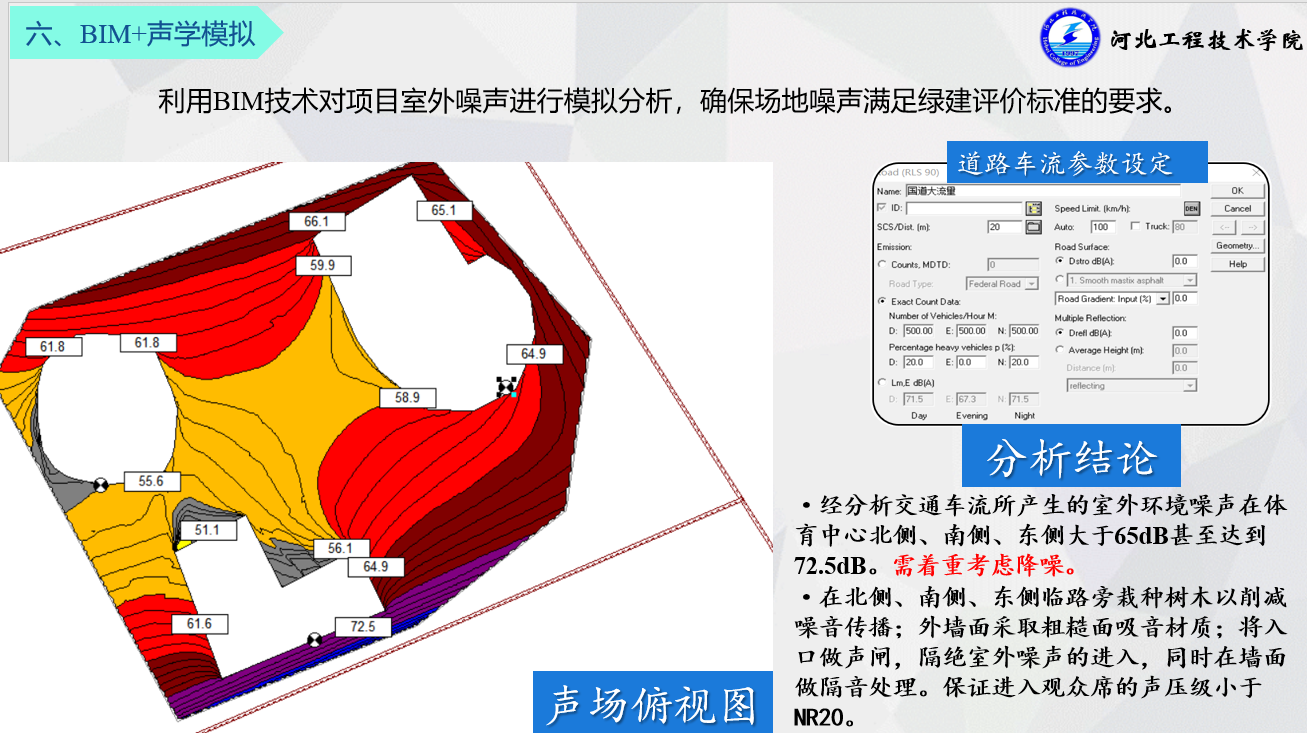

6、BIM+噪声分析

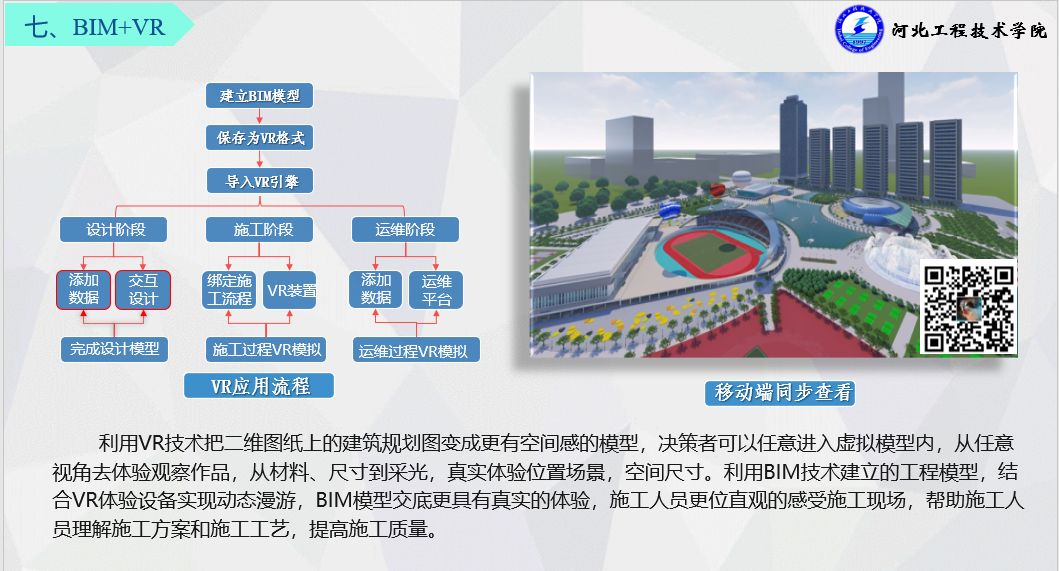

7、BIM+VR


 8、BIM    模型轻量化
