1.    项目概况

国家会议中心二期以建设首都北京作为中国国际交往中心的重要支撑节点、“一带一路”战略在首都北京重要的落地平台、增强首都北京核心功能区承接大型国际交往活动能力为背景和契机而建设，比邻国家会议中心一期和亚投行，作为贯彻落实新版北京城市总体规划的重点内容，是强化首都国际交往中心功能的重要设施，同时也是 2022 年北京冬奥会、冬残奥会主新闻中心和国际广播中心所在场所。

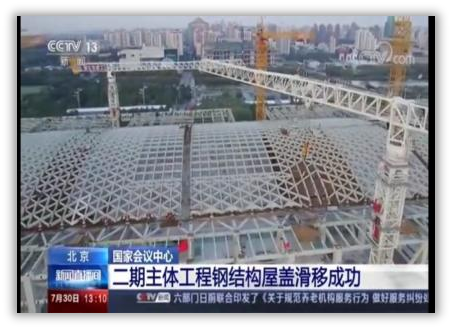

国家会议中心二期工程是冬奥会工程，工程体量大工期紧，结构形势异常复杂，国家会议中心二期项目建设场地为北京市朝阳区奥林匹克中心区国家会议中心北侧，用地范围南起 大屯 路 ，  北至科萃南路。东极天辰东路，西至天辰西路，总建筑面积42.9万平方米，地下二层15.3万平方米，地上三层2 5.6万平方米，建筑檐口高度45米 。  最高点高度52米   。

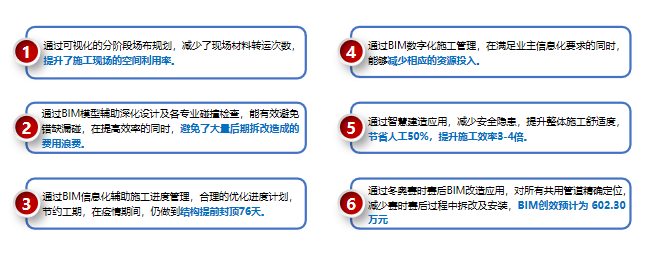

2.    重难点分析

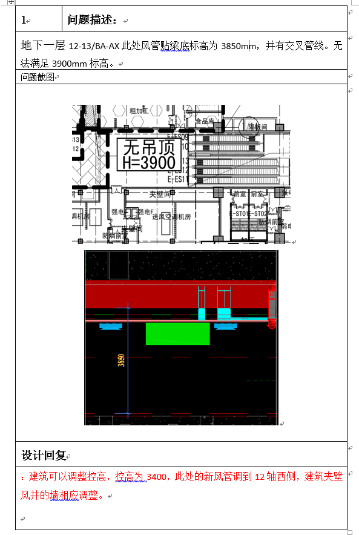

1）   设计时间紧、任务重，我方针对管线复杂区域与净高过低区域与设计进行前置沟通，减少变更洽商与图纸会审，为工程进度保驾护航；

2）设计人员众多，统筹难度大，利用PW平台，进行信息共享，以便参建各方都可以及时查看保存，指导施工。

3）赛时赛后管线交叉，利用技术分析和管线颜色区分赛时赛后管线，保证非必要不拆除，节约项目成本，实现绿色办奥的理念。

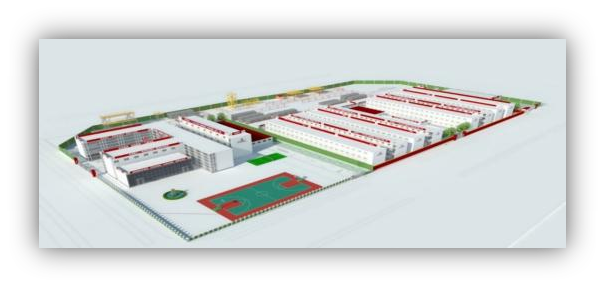

4）工程位于亚运村，场地狭小，利用BIM技术进行物料吊装及运输模拟，使现场形成流水，保证施工进度。

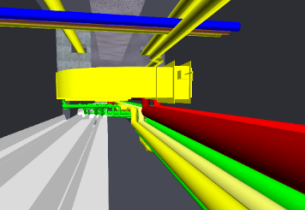

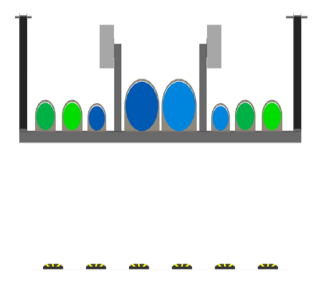

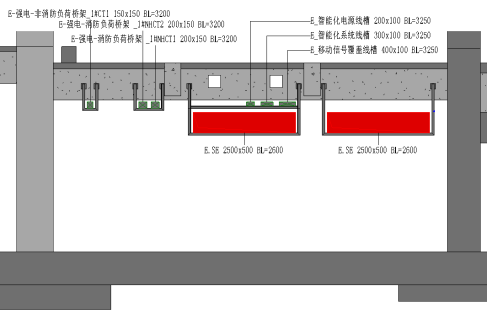

5）   由于工程管线复杂，我们利用BIM技术进行支吊架深化，通过调整局部支吊架的支架型号、间距密度，以达到实现区域净高要求的目的。

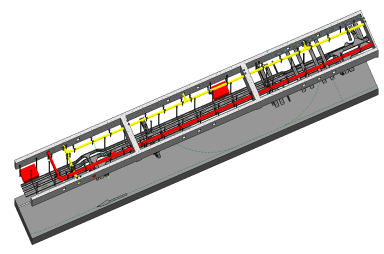

6）地下区域跨度大，空间广，我们针对避难走道进行重点优化，在满足净高的同时保证支架安装空间及检修空间。

3.     BIM 实施方案

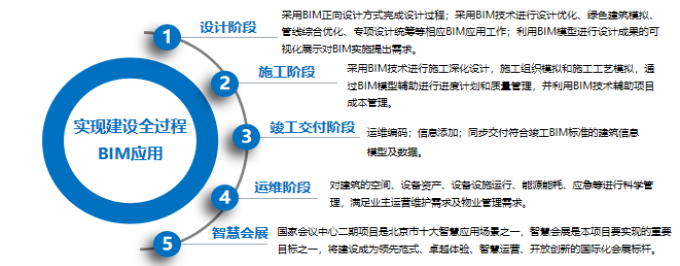

为了实现建设全过程BIM应用，整个项目主要从五个阶段进行深化，分别是设计阶段、施工阶段、竣工交付阶段、运维阶段、智慧会展

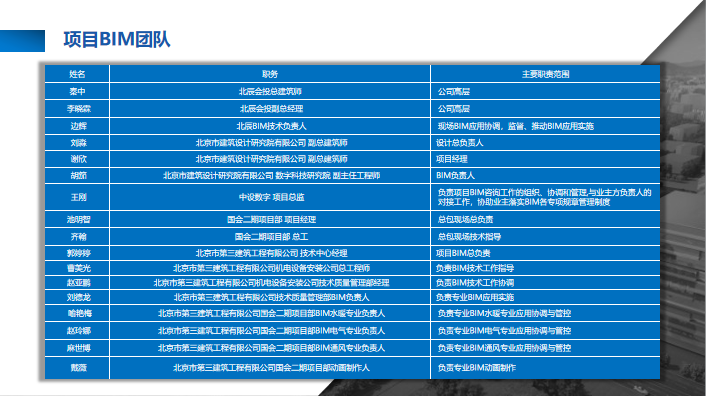

项目BIM团队如下

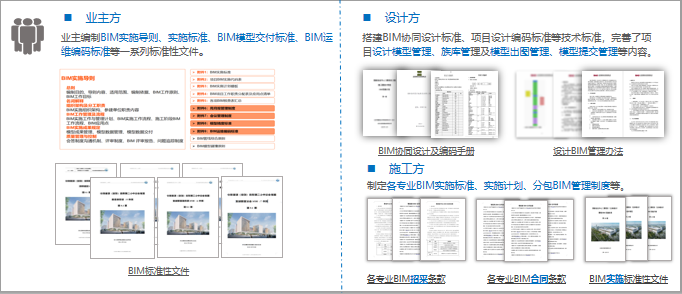

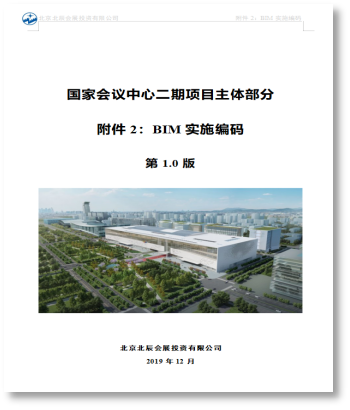

由业主方编制BIM实施导则及相关标准，设计方搭建协同设计标准、编码标准等技术标准

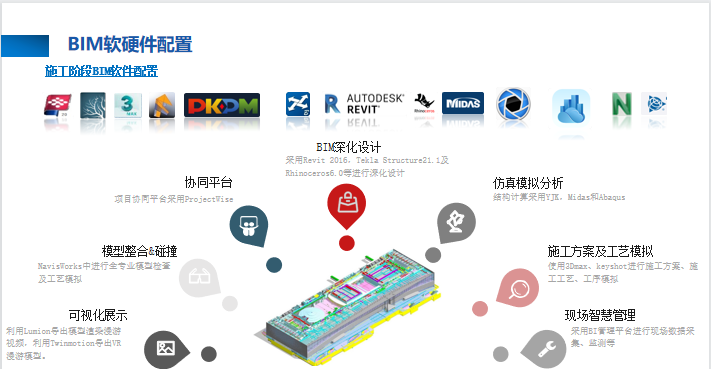

软件配置如下

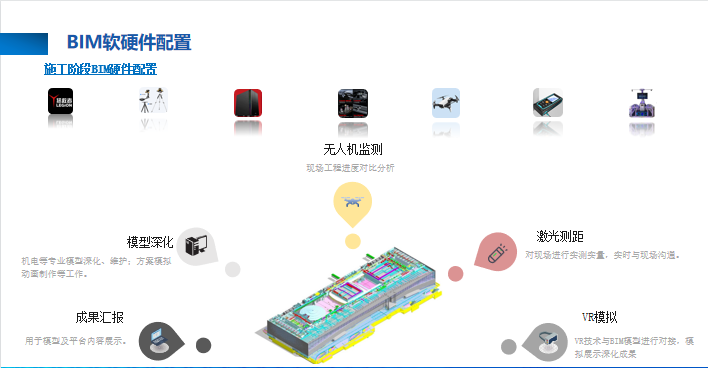

硬件配置如下

4.    基础应用

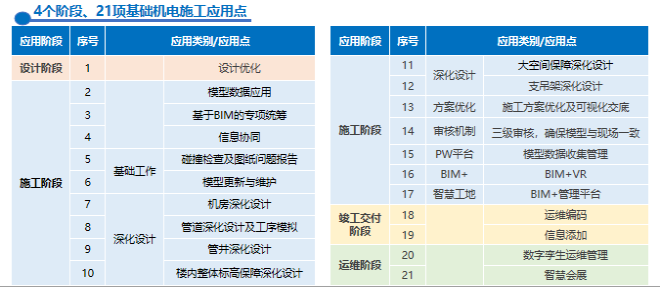

整个BIM基础应用部分分为4个阶段、21个基础机电施工应用点

1）设计优化，设计院针对本项目进行正向设计，提高出图质量

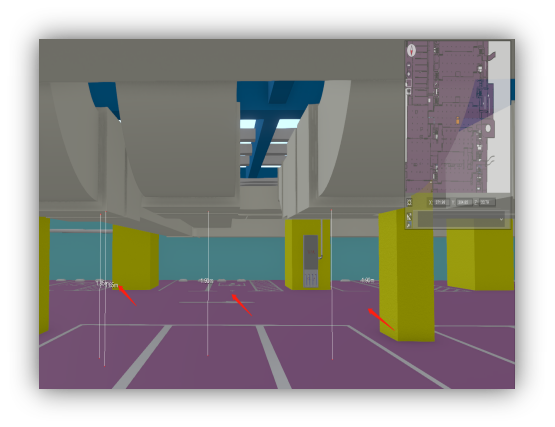

2）模型数据应用，本工程体量大，我们导出轻量化模型并利用VR技术，便于各方查看审核。

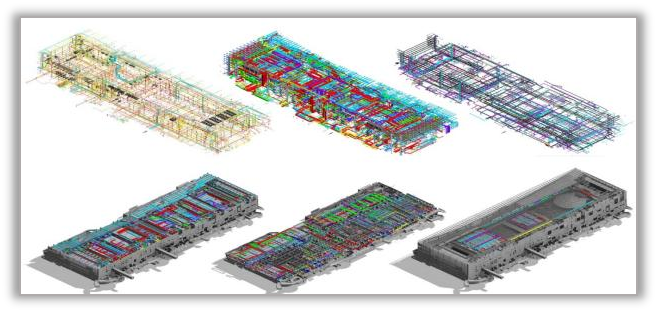

3）将各专项系统全部融入到主体机电模型，保证设计整体协调性

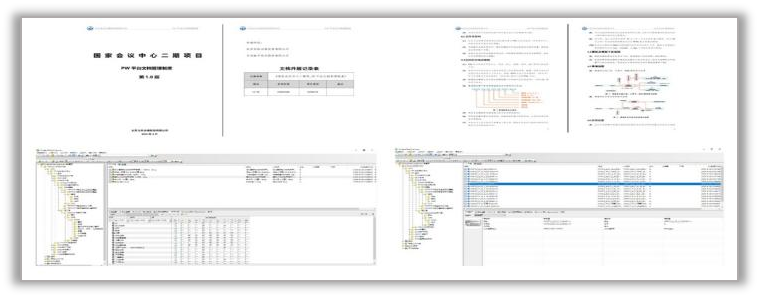

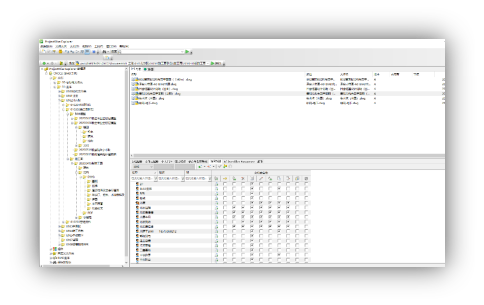

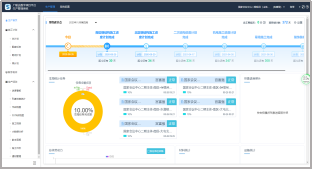

4）利用PW平台进行多方协同，辅助管理

5）过程中与设计单位解决问题1800余处，专业内部解决问题2300余处。

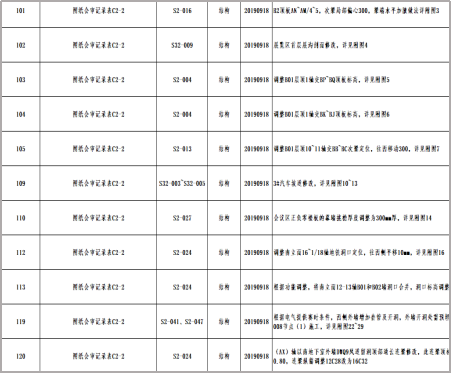

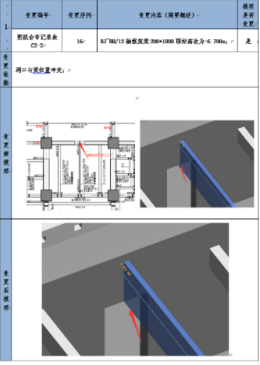

6）形成模型变更追踪表，共整理模型变更370余条

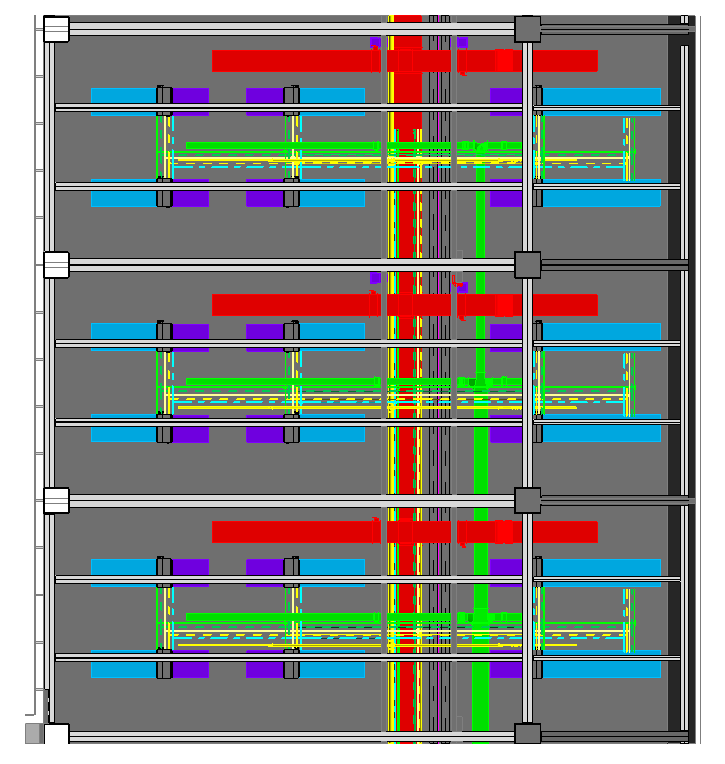

7）机房深化设计  本工程机房较多，机房内部设备大，各系统管线繁多，若按传统现场排布方式势必会造成机房内管线大量翻弯，空间不规整和浪费；故在施工前利用BIM技术对机房进行整体深化设计，通过在和外部走廊排布方案相结合的前提下，对机房内布管线进行管线综合优化，使机房内部的管线整体排布更加合理，空间利用率达到最高，机房内部更加美观和谐，同时能够与外部空间管线排布方案嵌合。

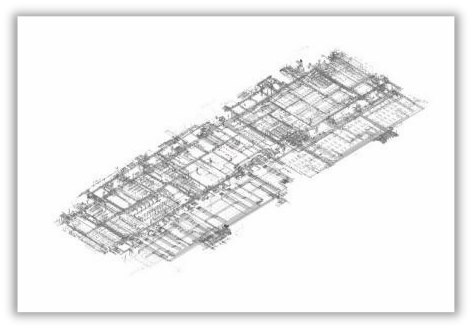

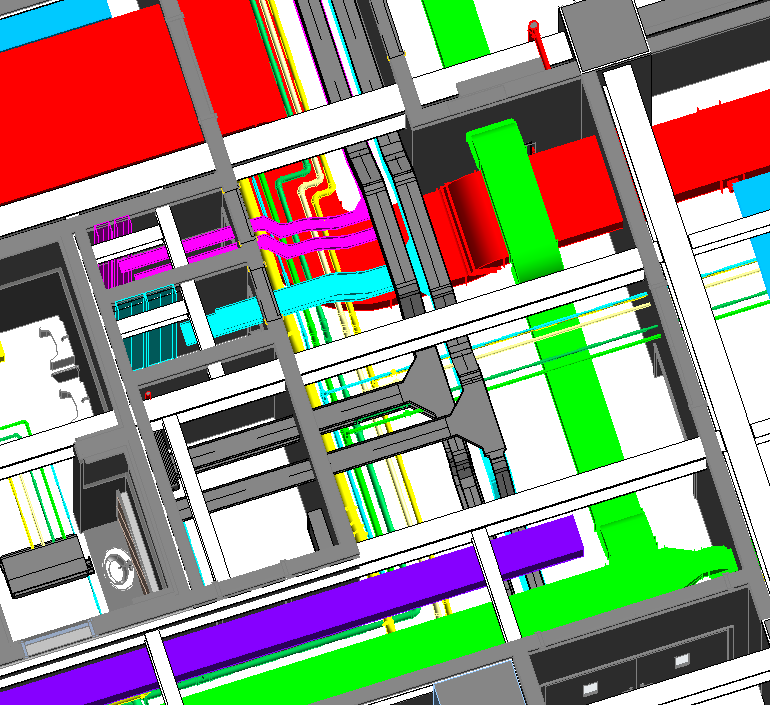

8）进行管综深化设计和工序模拟，指导施工

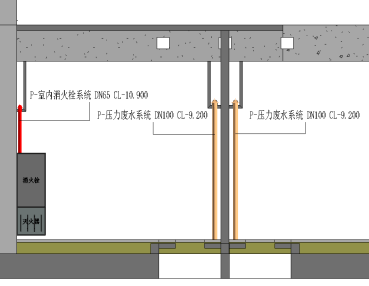

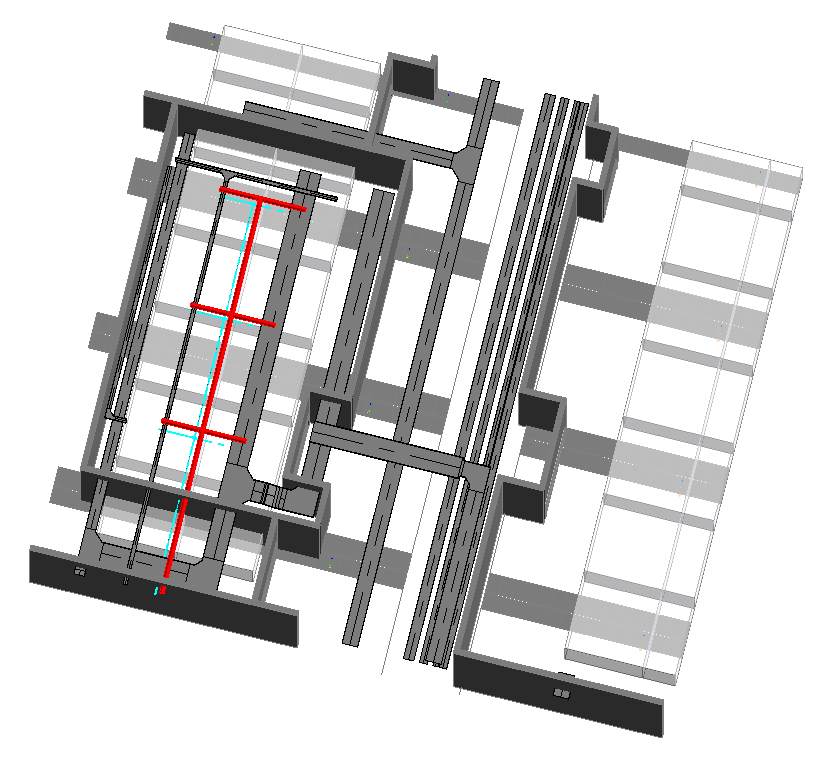

9）针对管井进行深化设计，保证走廊与管井的衔接

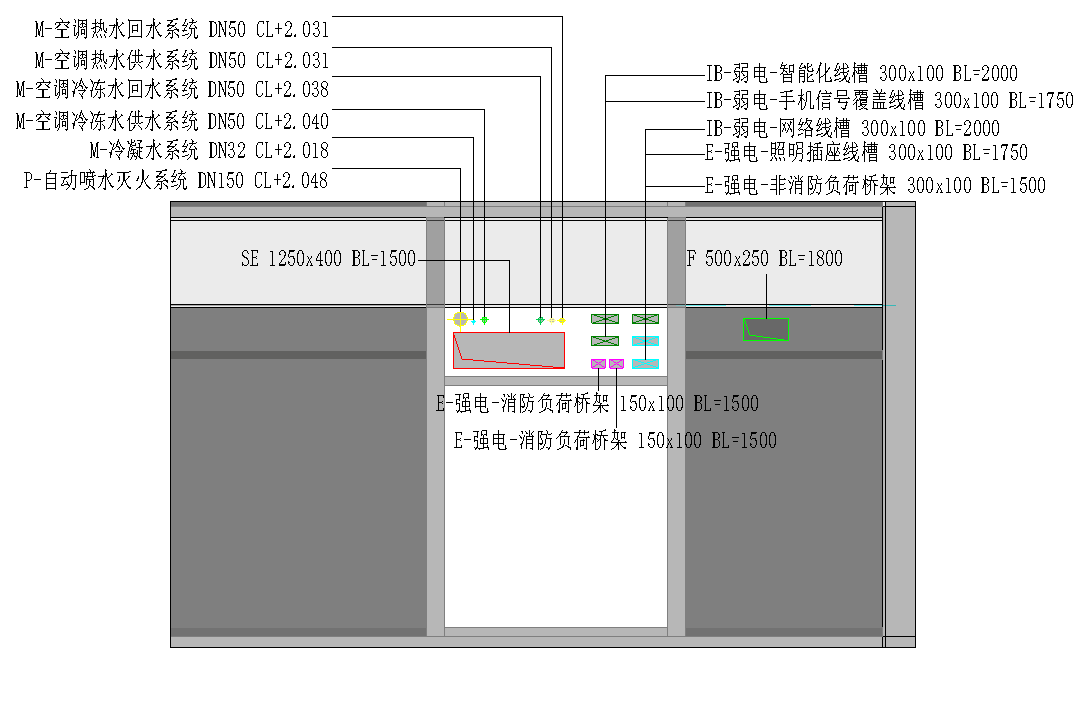

10）进行管综优化，保障整体净高

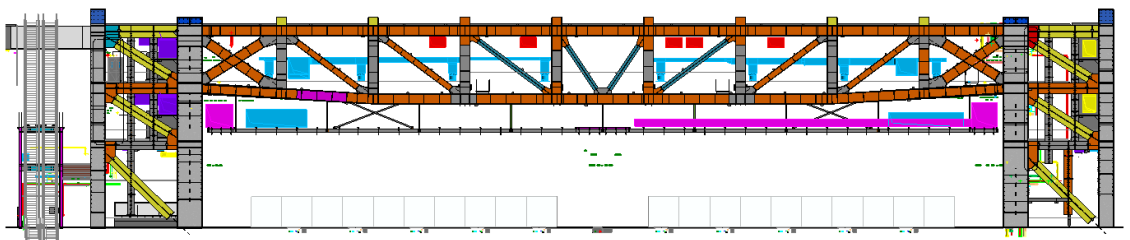

11）对大空间区域进行深化设计，保证效果

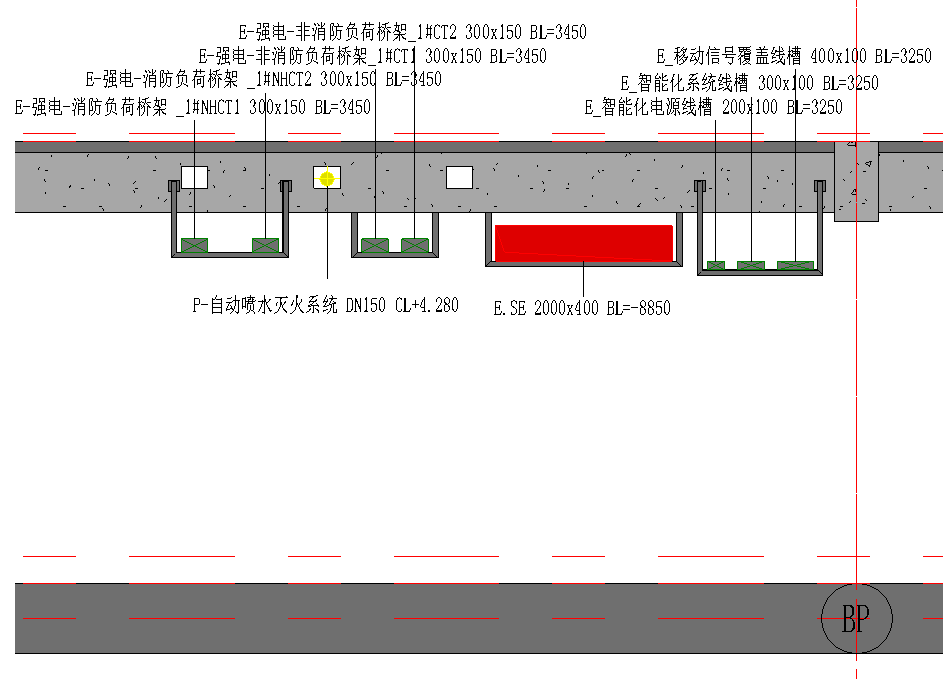

12）对支吊架进行深化设计

13）进行施工方案优化及可视化交底

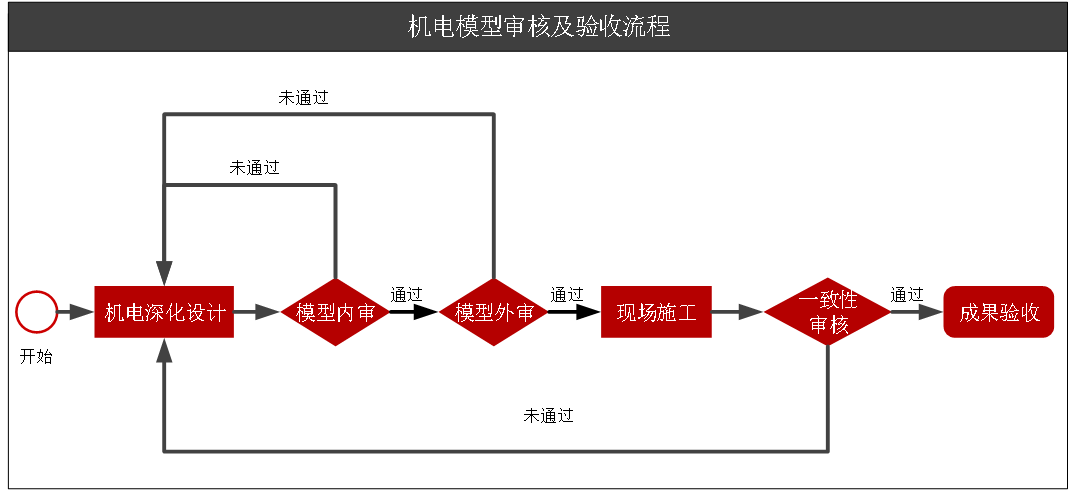

14）实行三级审核，确保按图施工

15）过程中收集相关数据，形成记录

16）利用BIM+VR技术，提高资源整合能力；

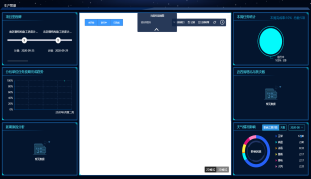

17）利用BIM+智慧工地平台对项目进行管理

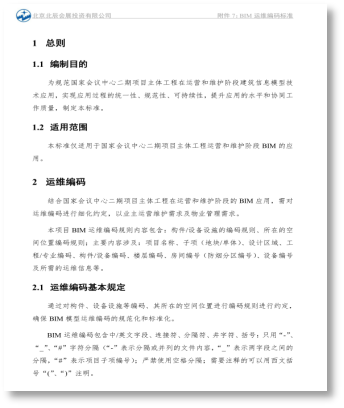

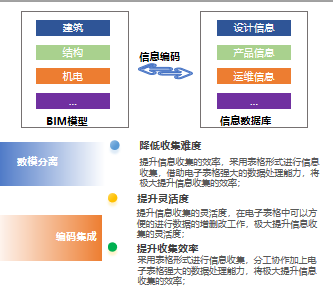

18）对模型数据进行运维编码定义

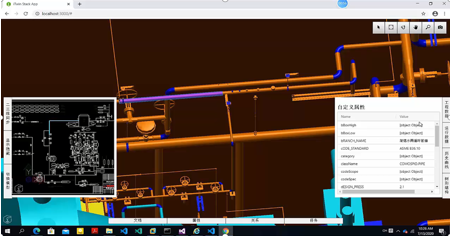

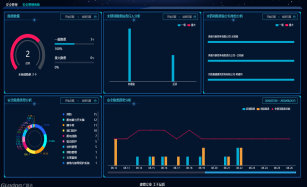

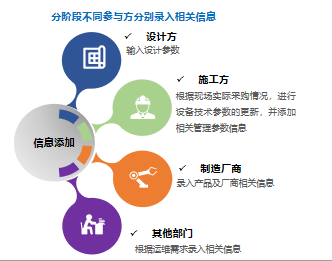

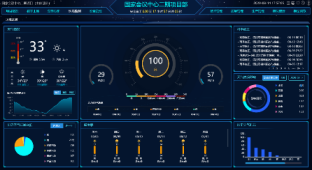

19）分阶段录入信息，利用 数字孪生运维管理系统 ，形成智慧会展平台

5.    创新应用

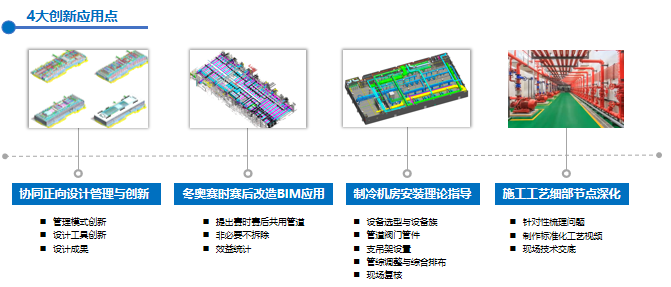

4大创新应用点

1）协同设计管理与创新

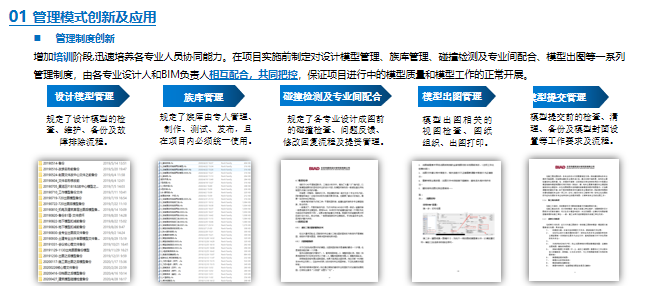

01   管理制度创新   ：   增加培训阶段 ,让参加各方可以   相互配合，共同把控

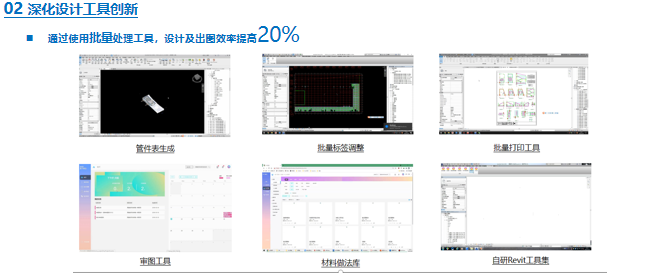

02深化设计工具创新：通过使用批量处理工具效率提高20%

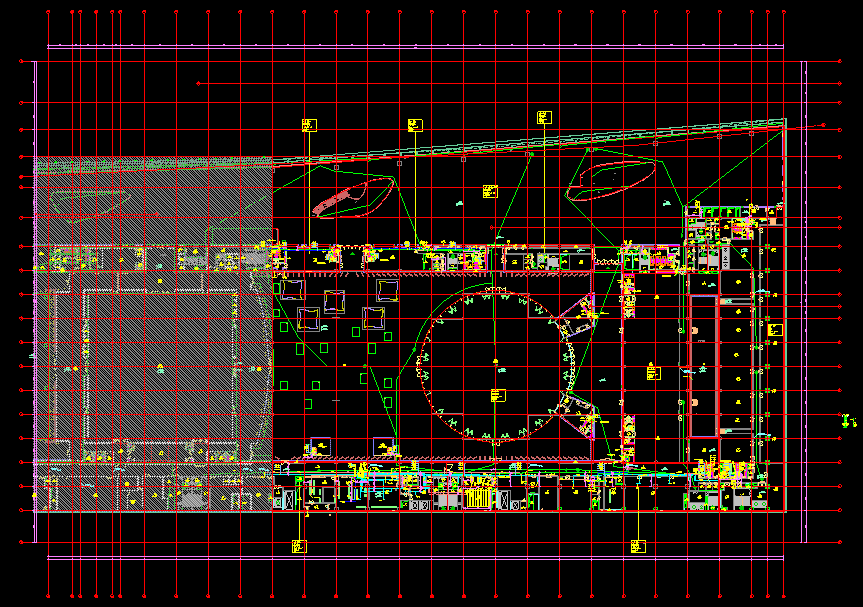

03深化设计成果如下

2）冬奥赛时赛后改造BIM应用

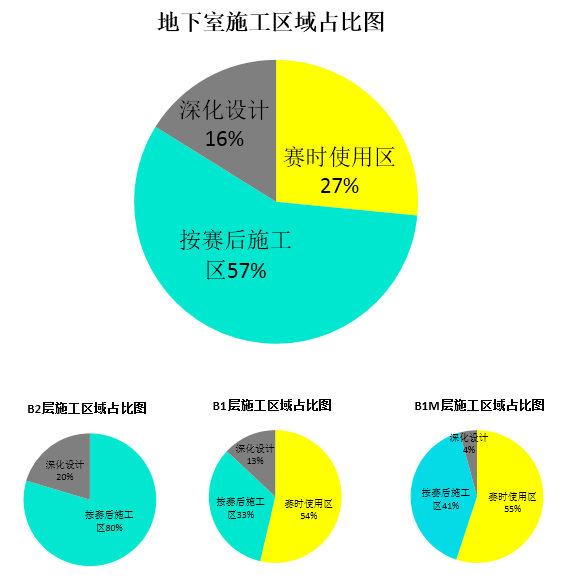

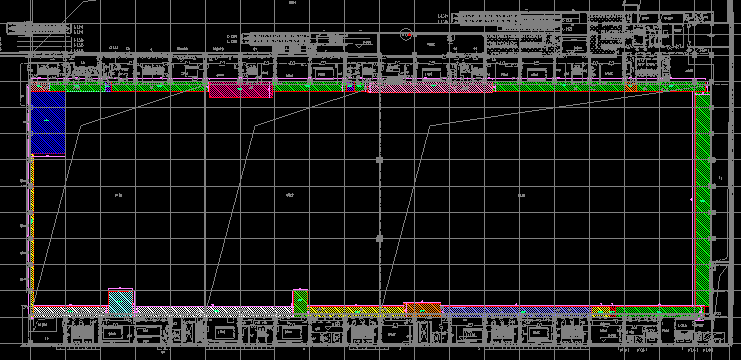

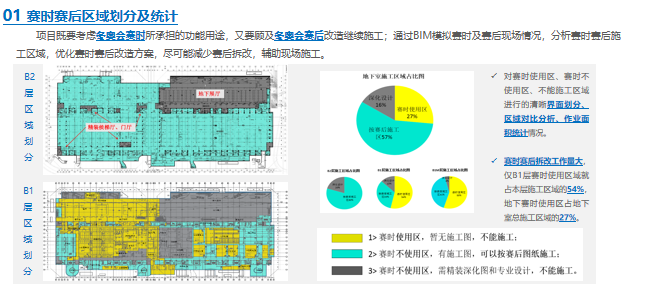

01赛时 赛后区域划分及统计

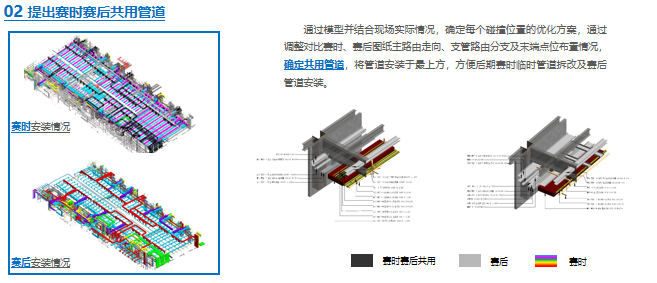

02   提出赛时赛后共用管道

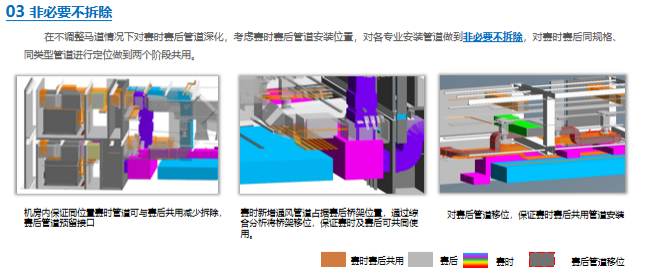

03遵循非必要不拆除原则

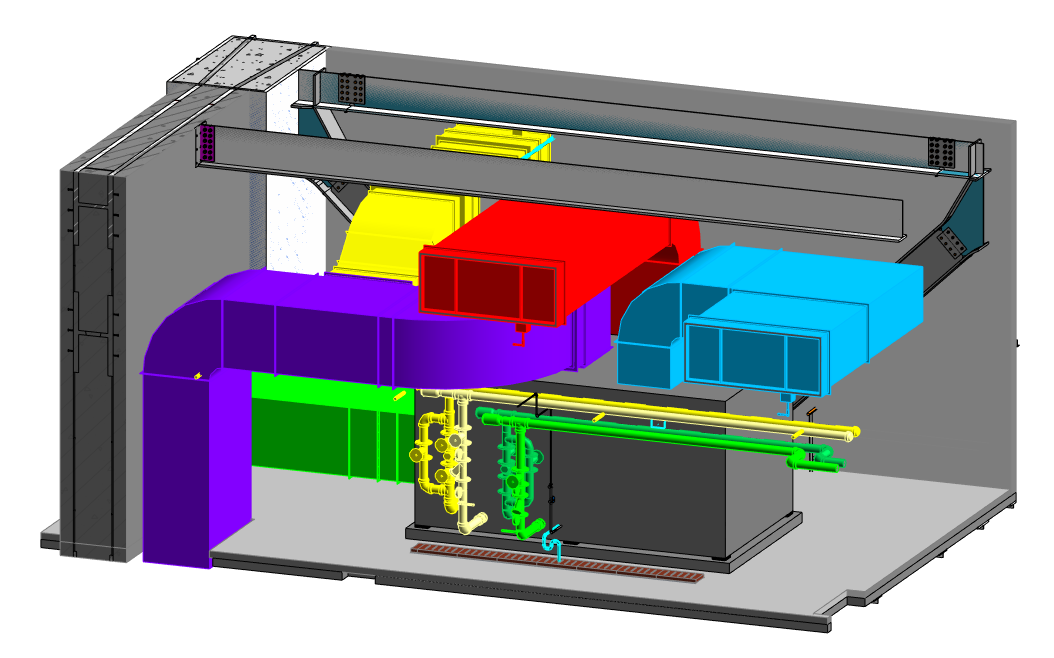

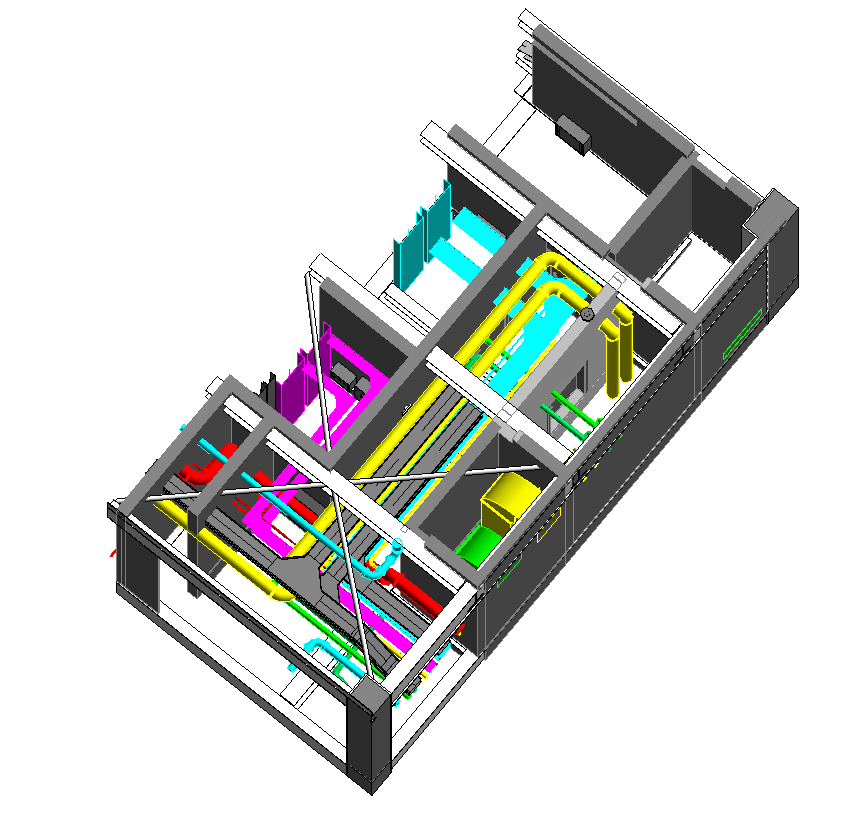

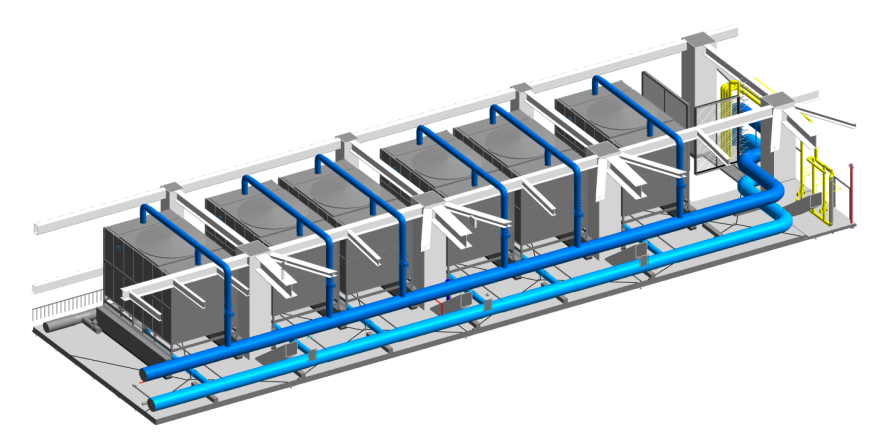

3）   制冷机房深化设计

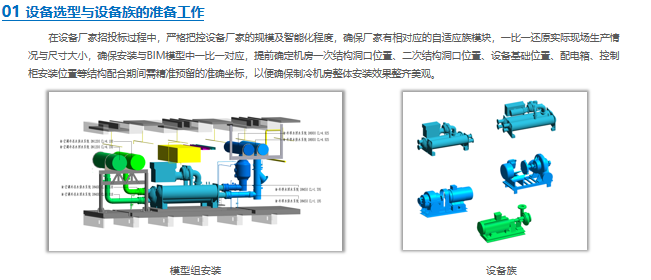

01    设备选型与设备族的准备工作   ，从厂家源头把控

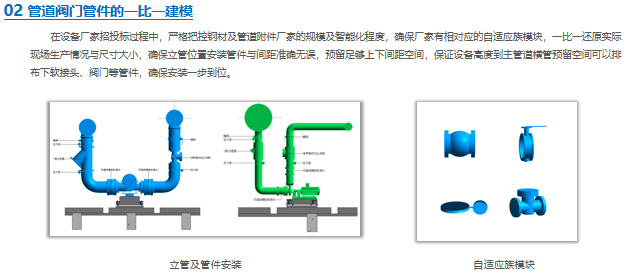

02   管道阀门管件一比一建模   ，保证空间占位准确

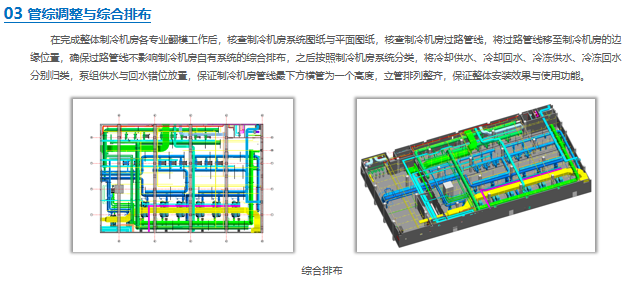

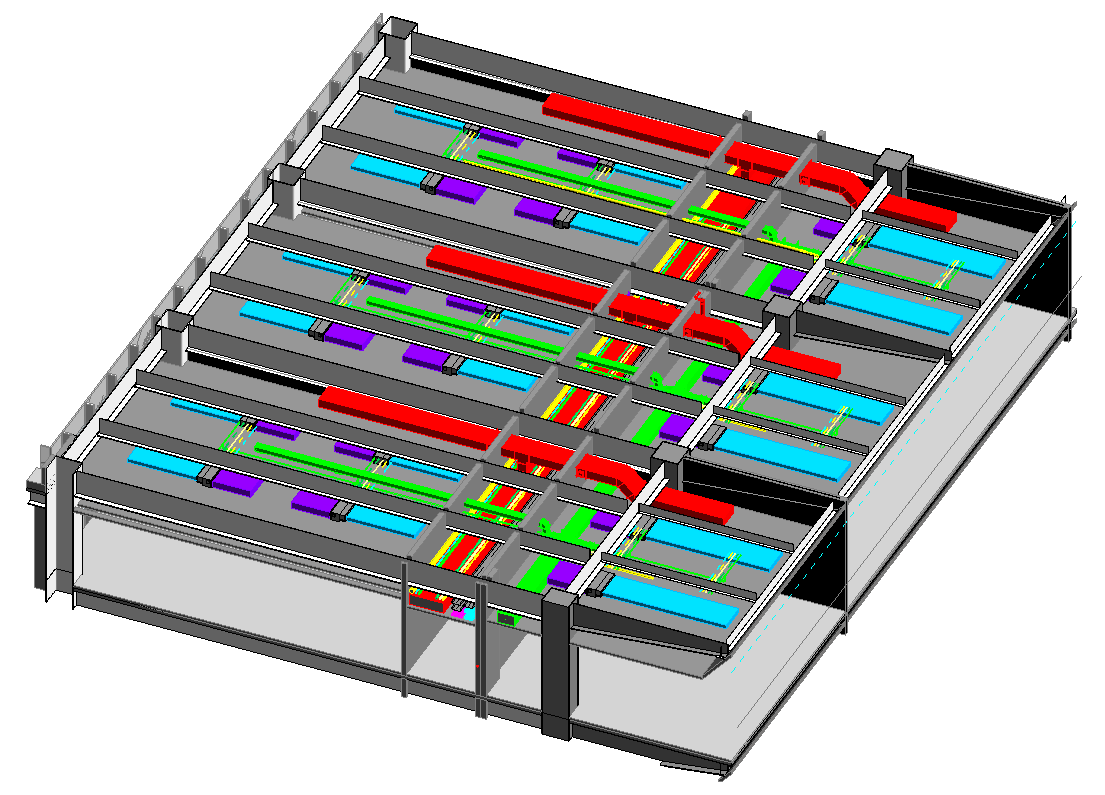

03 管综调整与综合排布

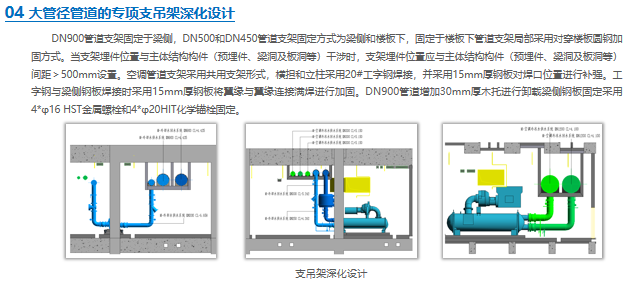

04  大管径管道的专项支吊架深化设计

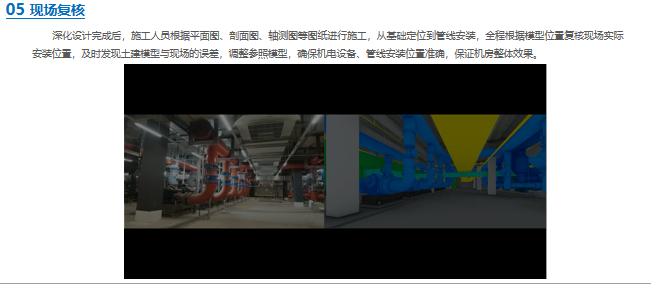

05 现场复核

4）施工工艺细部节点做法深化

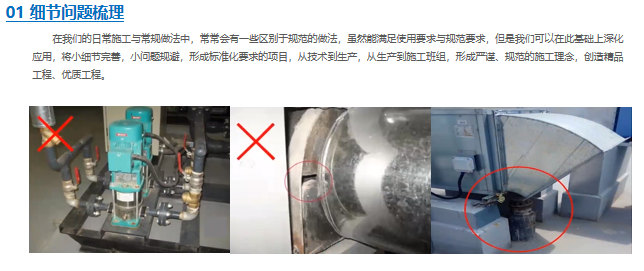

01                  对细节问题进行专项梳理，形成问题清单

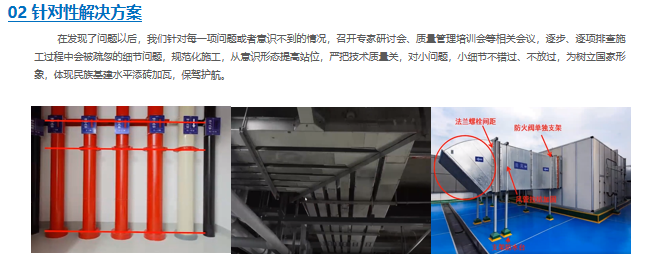

02                  针对提出的问题出具对应的解决方案，形成记录

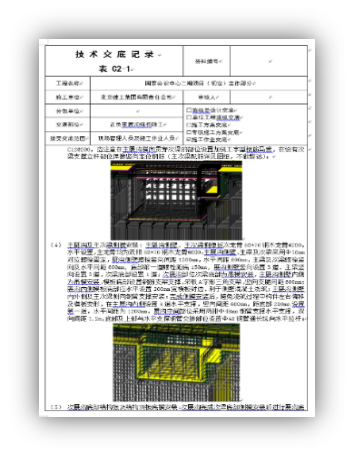

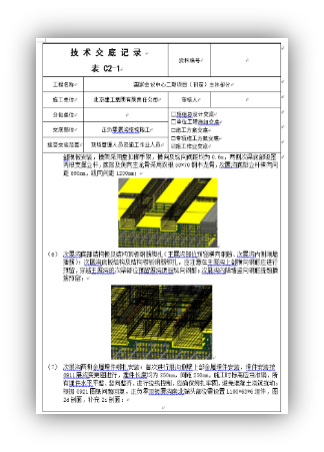

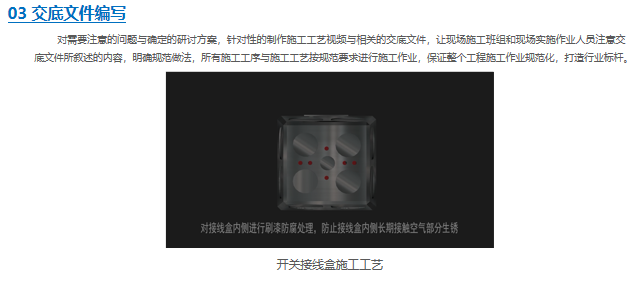

03 交底文件编写下发班组进行交底

6.    软件应用

          1）我们在建模的时候需要用各种的管件时管道中起连接、控制、变向、分流、密封、支撑等作用的零部件，它包括弯头、T形三通、Y形三通、四通、活接头以及其他类型的管件。这些往往需要花大量的时间去找或制作，使用红瓦族库大师，机电常用族集成，快速获取放置，翻模效率高。

         2 ）喷淋系统快速转化，从主管到支管再到喷头，传统翻模需要用几天时间完成的，运用红瓦建模大师几分钟搞定；

         3  ）一键翻弯、精确避障、管线缝补、管线连接等多种功能联合使用，简单快捷；

          4  ）一键布置支吊架及支吊架验算功能方便实用；

         5  ）快速标注出图功能，支持平立剖，实现出图标准化。

红瓦建模大师功能全面，上手容易，红瓦翻模应用，高识别度的 CAD 转化、机电及施工深化，大大提高了翻模效率，将 BIM 设计师从机械劳动中解放出来，让 BIM 工程师能把更多精力投入到 BIM 的落地应用。

7.    下一步工作计划

下一步我们将继续  强化BIM在工法和发明中的应用，结合项目特点，不断探索，争取有更多的工法和发明能够申报成功，并投入到项目的使用中。
