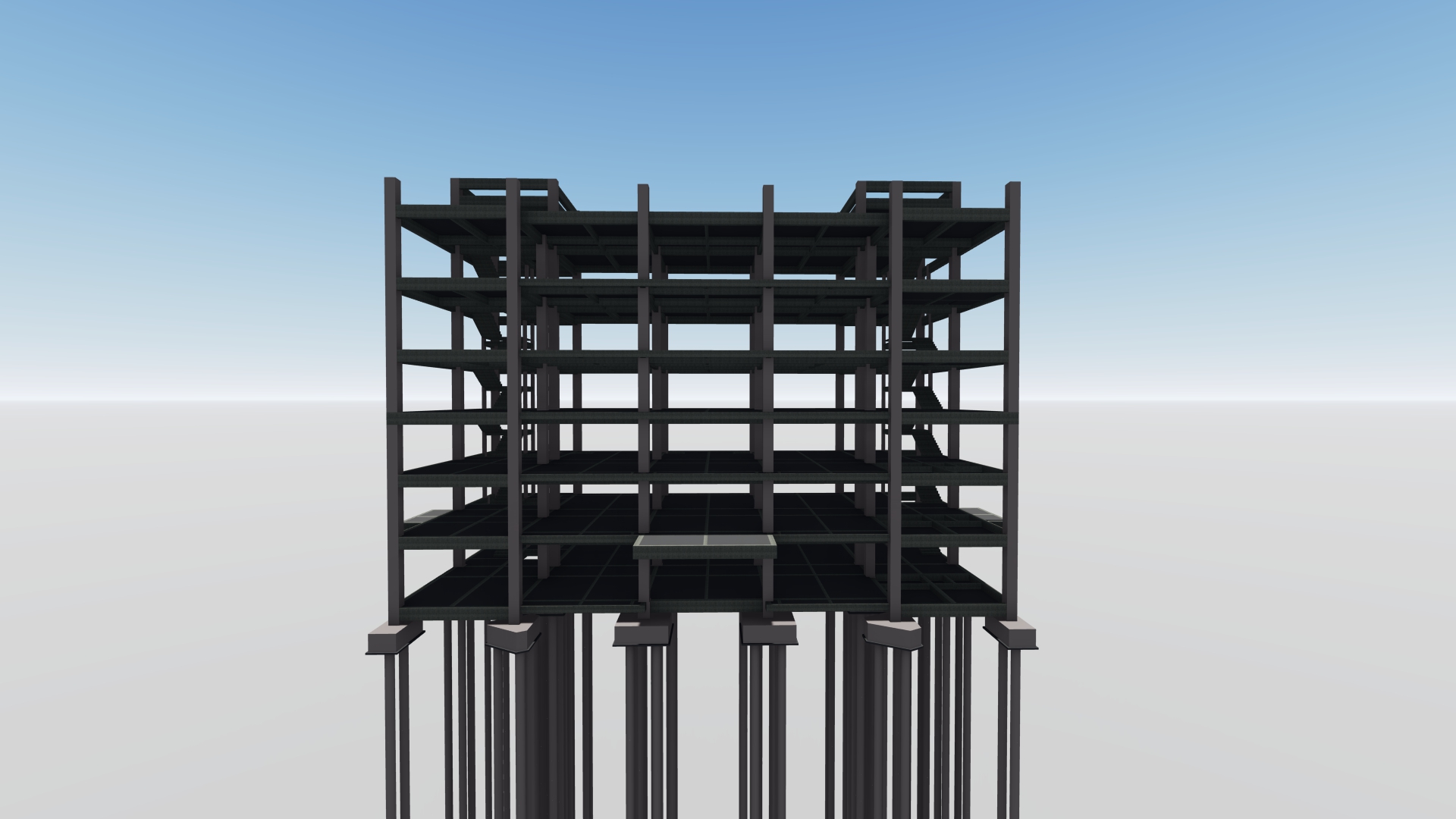

1.结构效果图

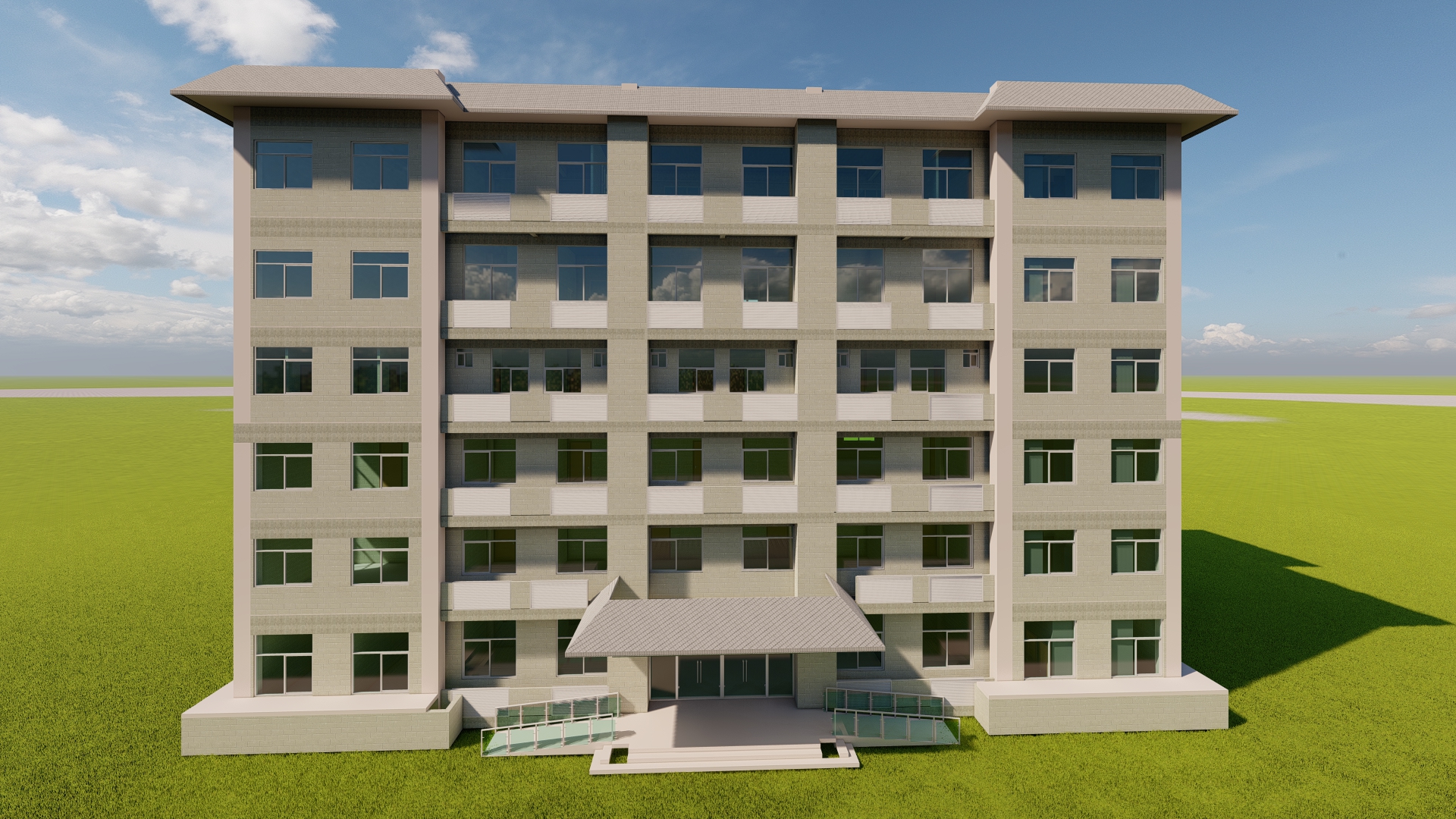

2.建筑效果图

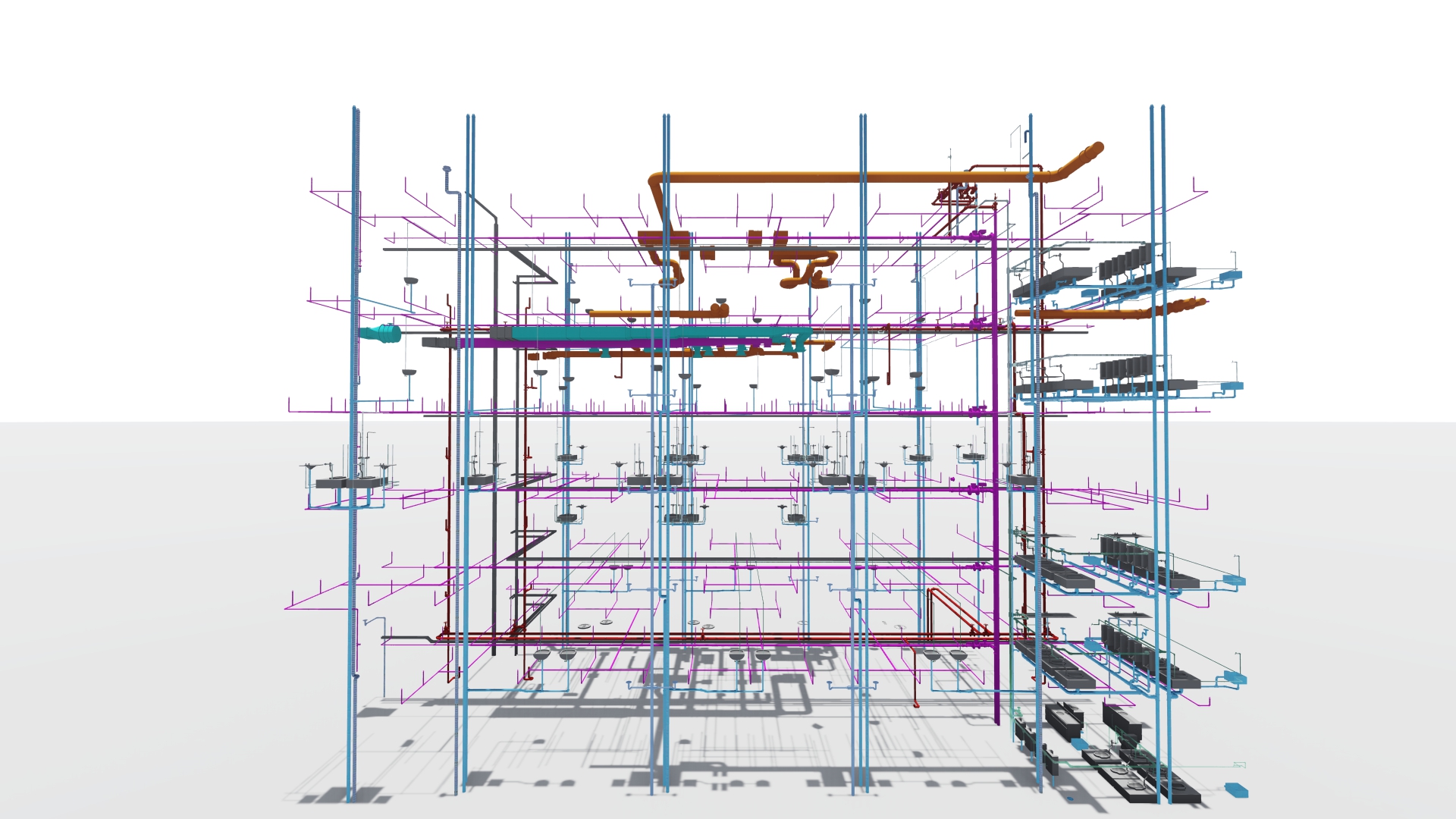

3.机电效果图
4.场地布置效果图
1.指导老师：张英、刘志忠
2.团队成员:刘道宝、何鑫、陈冠元、杨凯智、黄倩茹
3.团队分工介绍
何鑫：负责机电模型创建
陈冠元：负责施工场地模型创建
杨凯智：负责建筑模型创建
黄倩茹：负责结构模型创建
刘道宝：负责全专业模型整合，BIM综合应用，模型效果图渲染，作品上传。

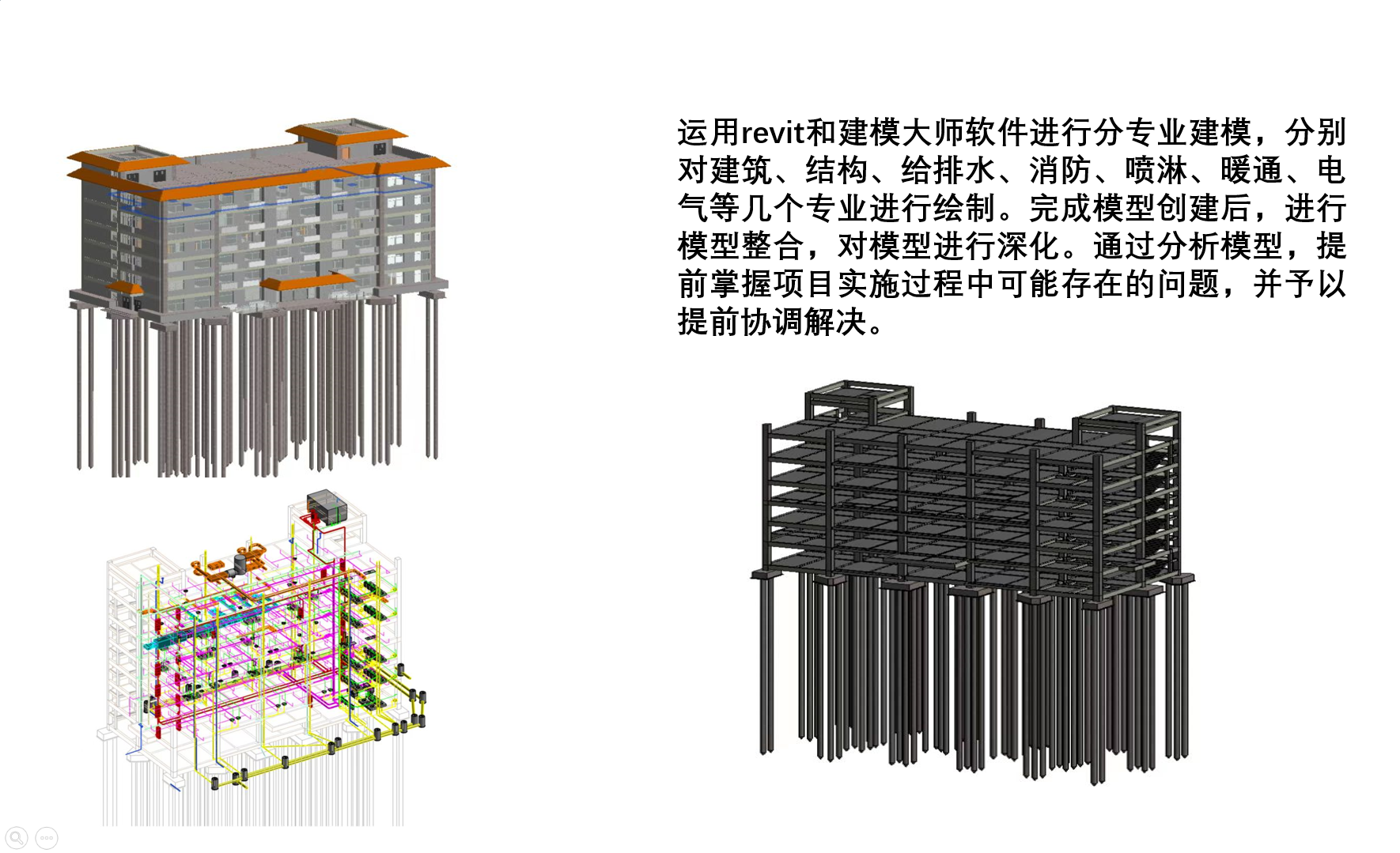

1.全专业模型整合

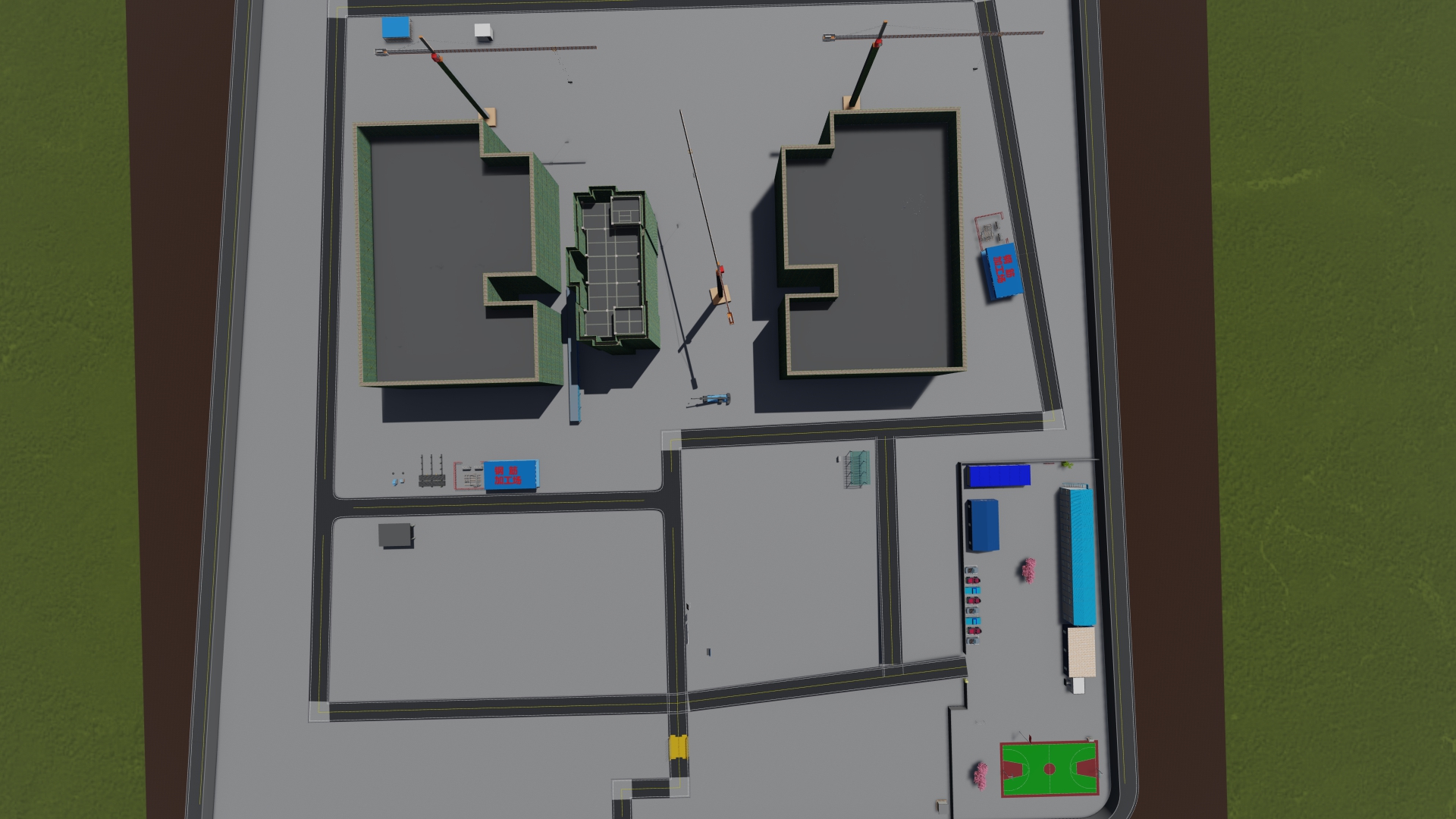

2.施工场地布置
在 revit 软件中运用建模大师的施工模块，按照项目图纸和场地布置原则，对施工场地的地形、道路、路口、拟建、脚手架以及场地设施进行建模。
3.管线综合

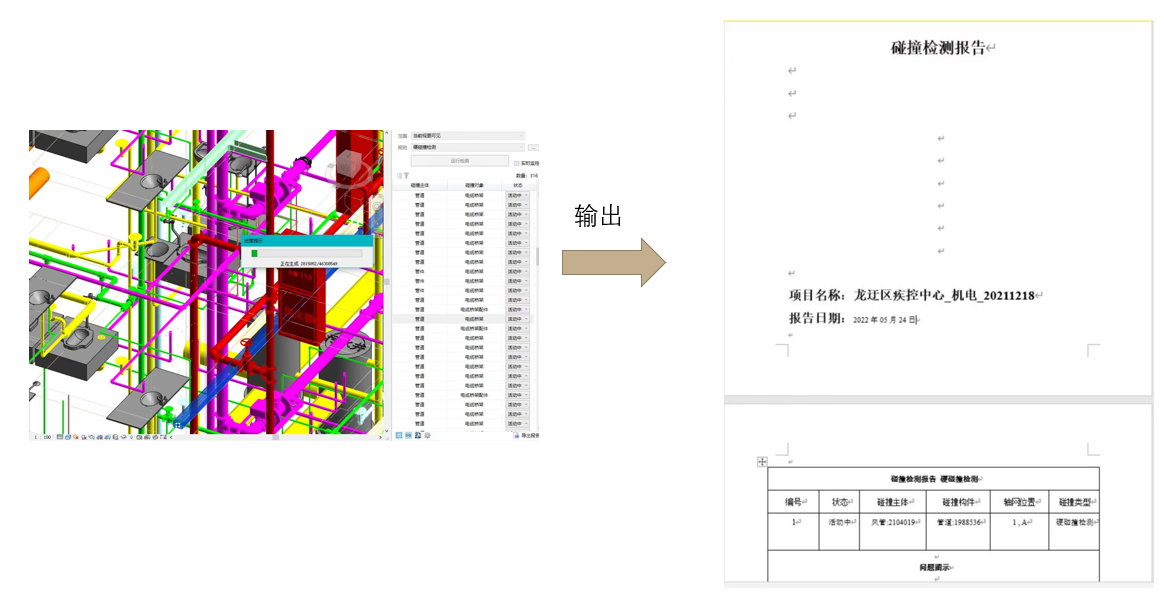

3.1碰撞检查
在 revit 软件中运用建模大师的碰撞检查功能，对模型进行碰撞检查，输出碰撞报告，检测出碰撞 302 处。对于碰撞节点，进行模型深化处理，解决碰撞问题，保证结构的完整性。

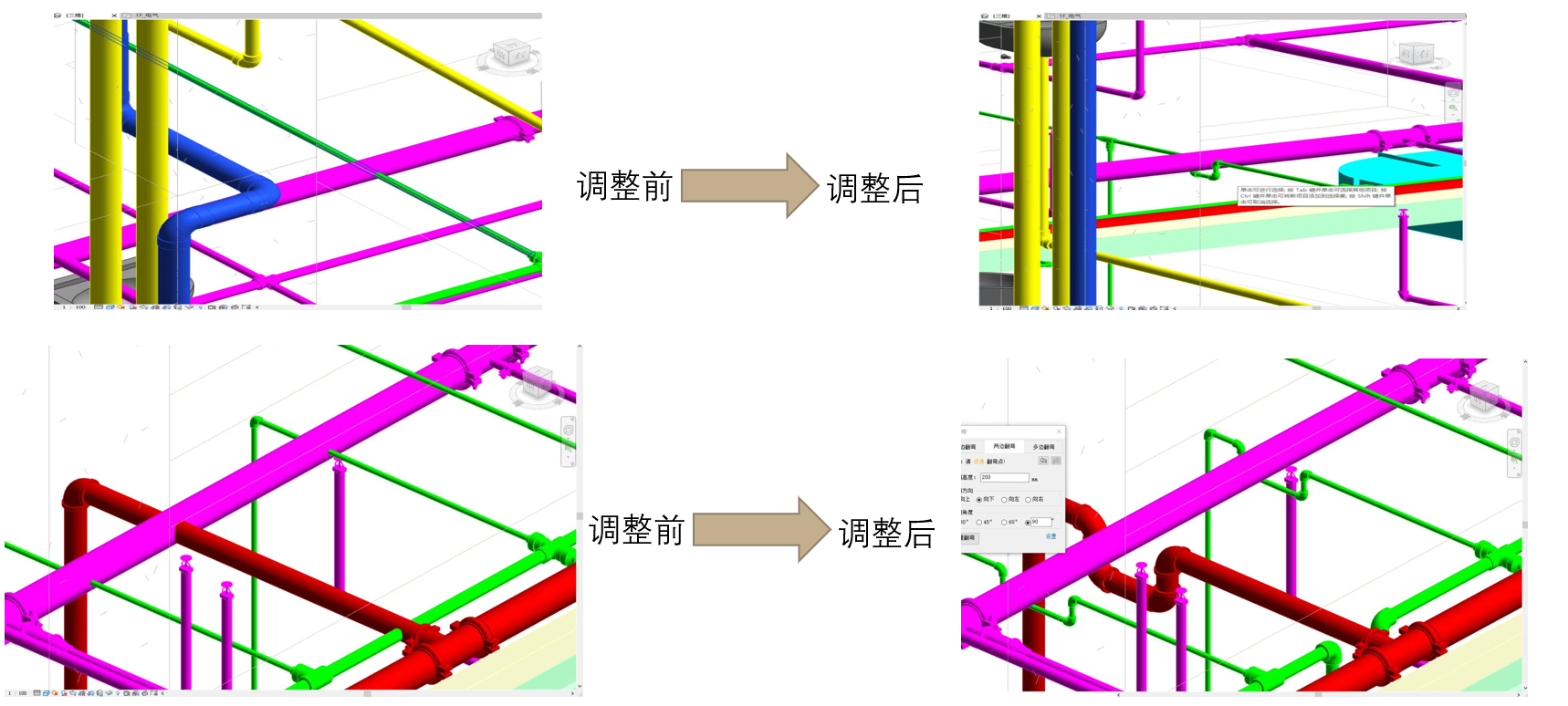

3.2管线优化
基于项目图纸设计说明和国家规范，按照管线优化原则，对本项目的管线进行优化处理，解决碰撞问题，满足净高要求。做到小管让大管，有压管让无压管。

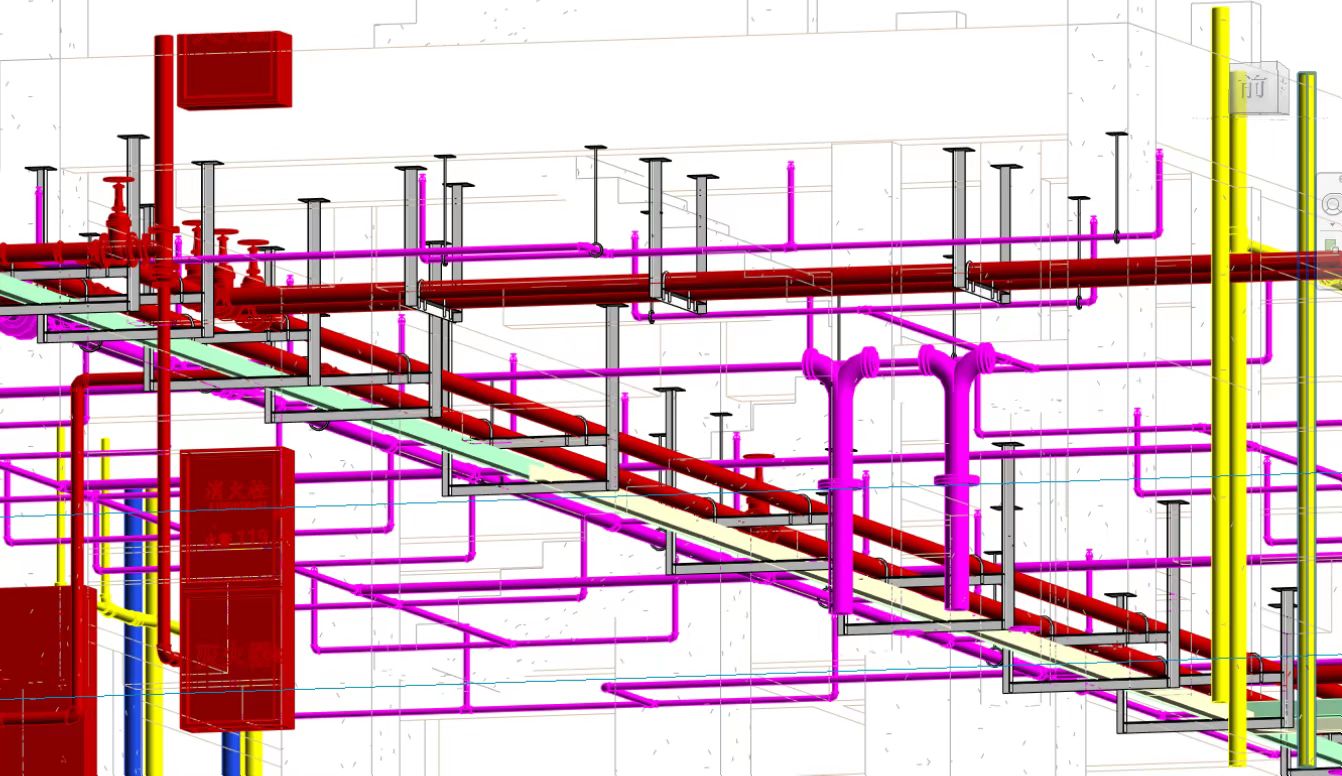

3.3支吊架布置
通过对管道布置支吊架，能够在施工前，优化管道路径，确定预埋构件位置，指导现场施工，节约成本。
4.项目难点
4.1在机电建模过程中，楼层管道及顶层管道密集，且按照设计图纸要求进行布置，部分管道会产生碰撞。
解决办法:
(1)对发生碰撞的管道部分，在满足净高要求和设计允许误差范围内，对上层管道进行标高调整和修改立管位置。
(2) 应用建模大师一键翻弯、管线连接、管线倒角等功能，快捷高效解决碰撞。
