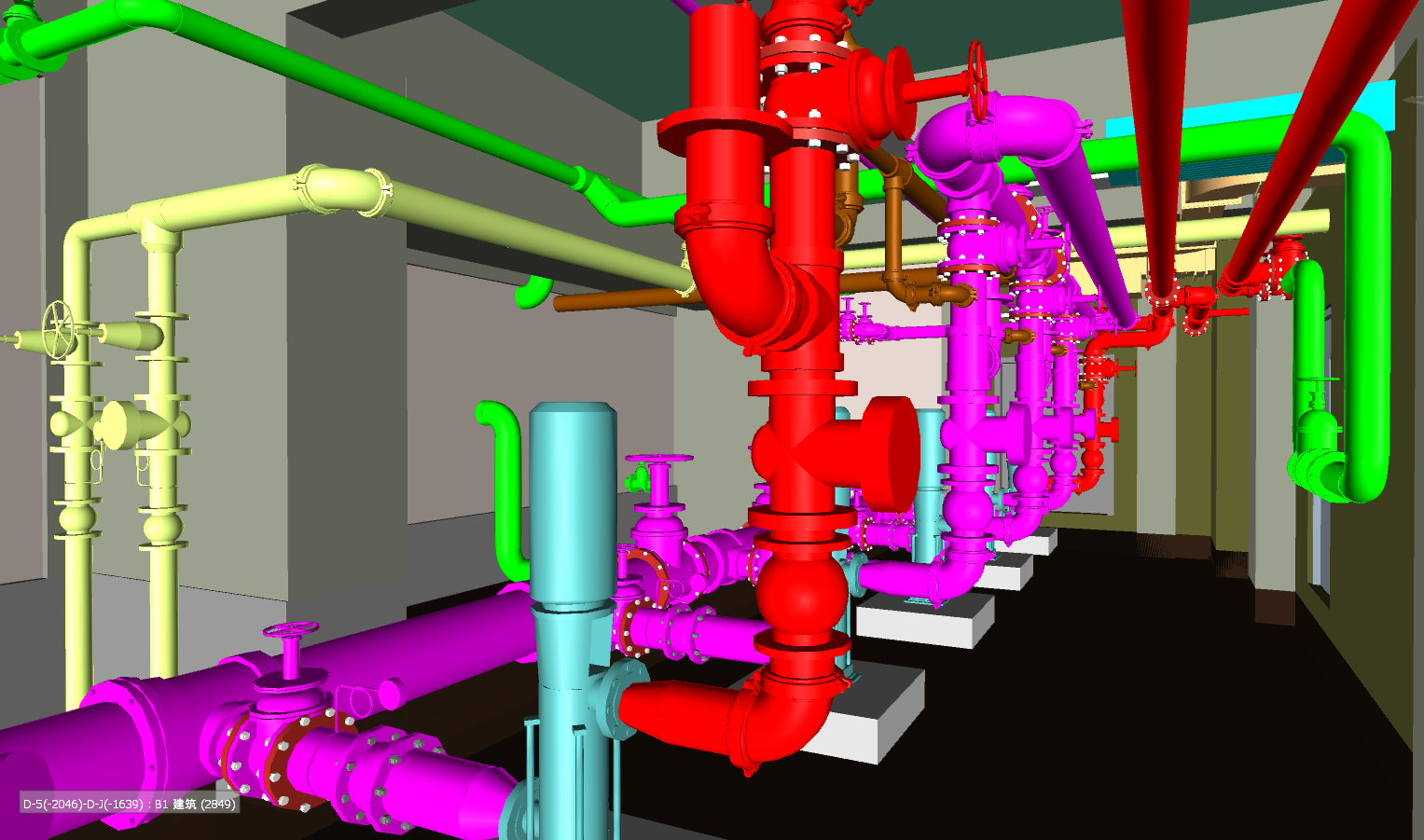

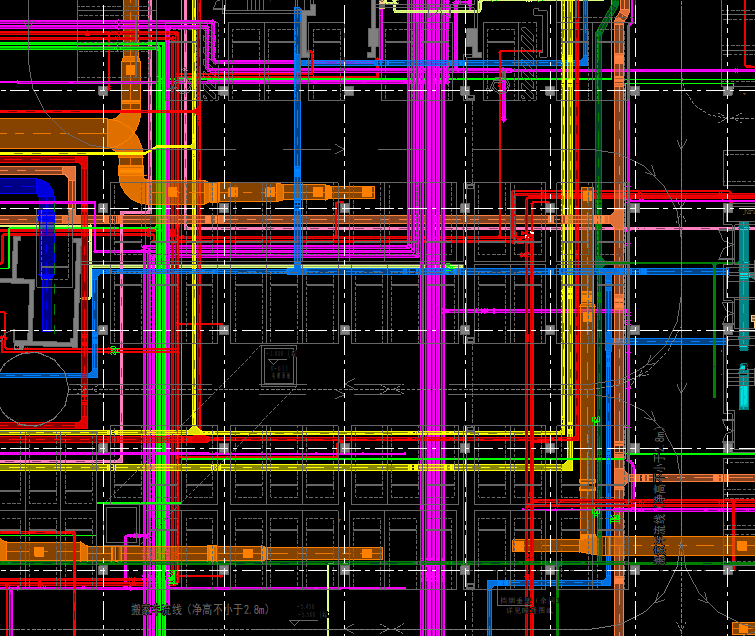

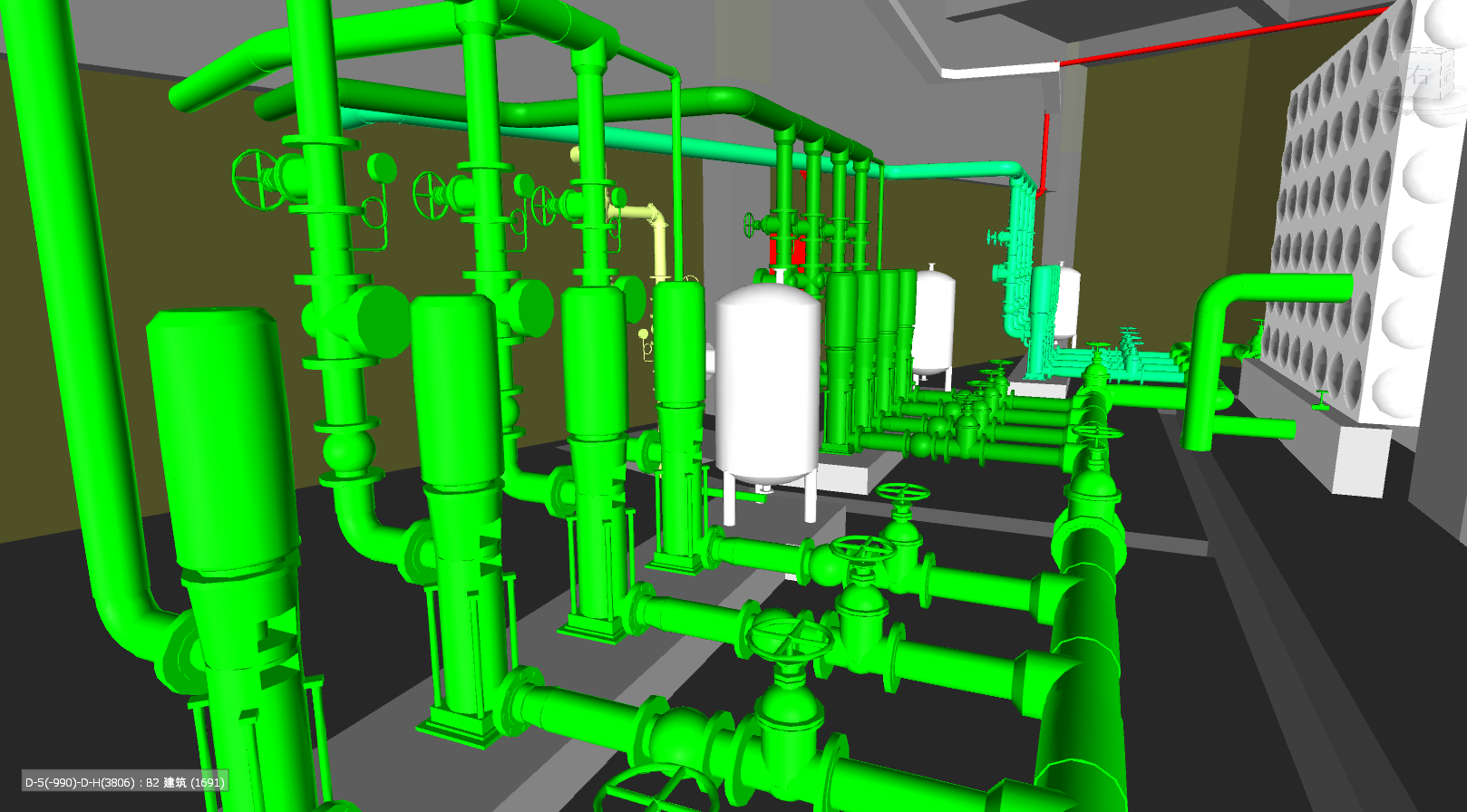

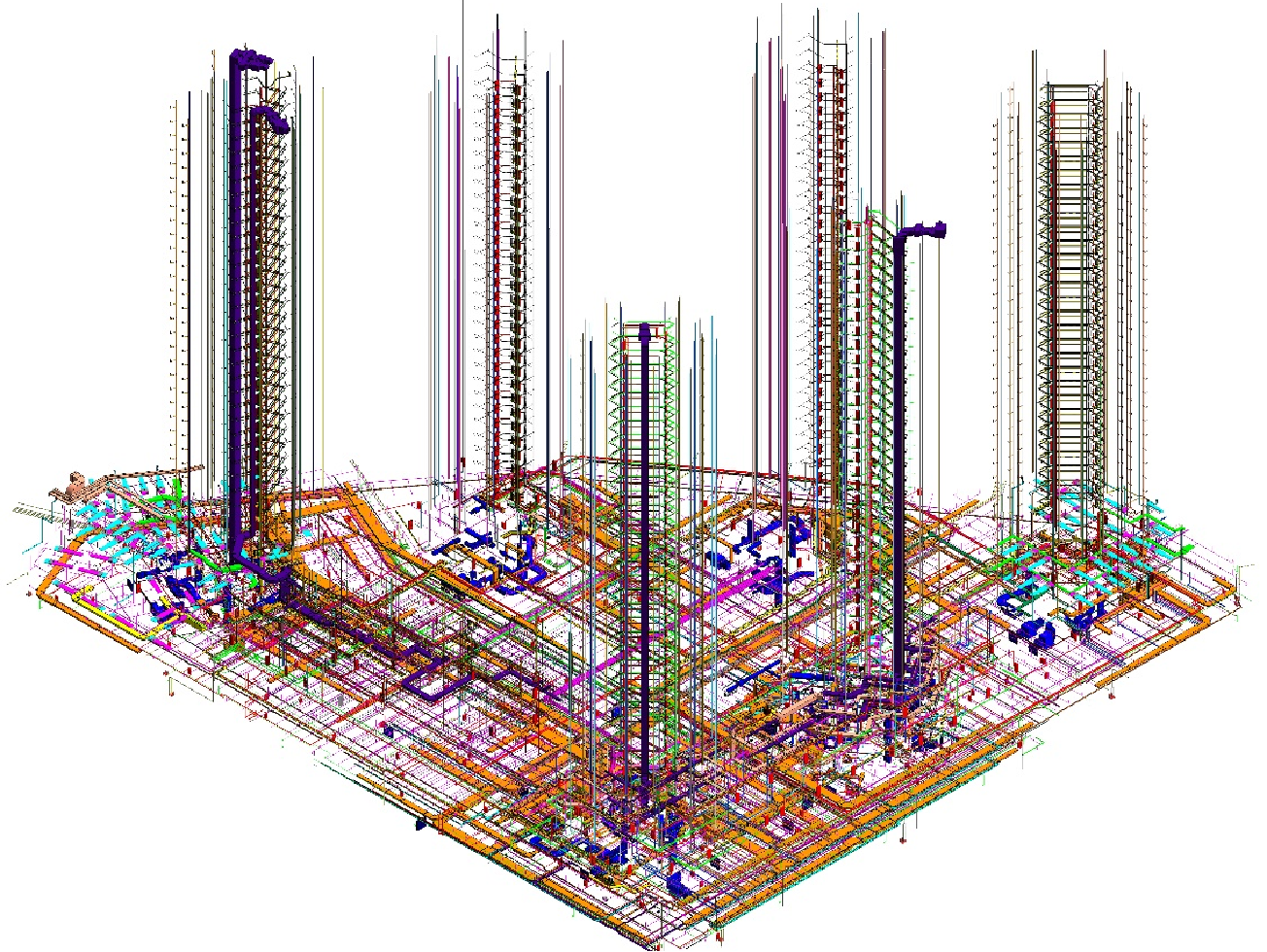

一、管线综合排布

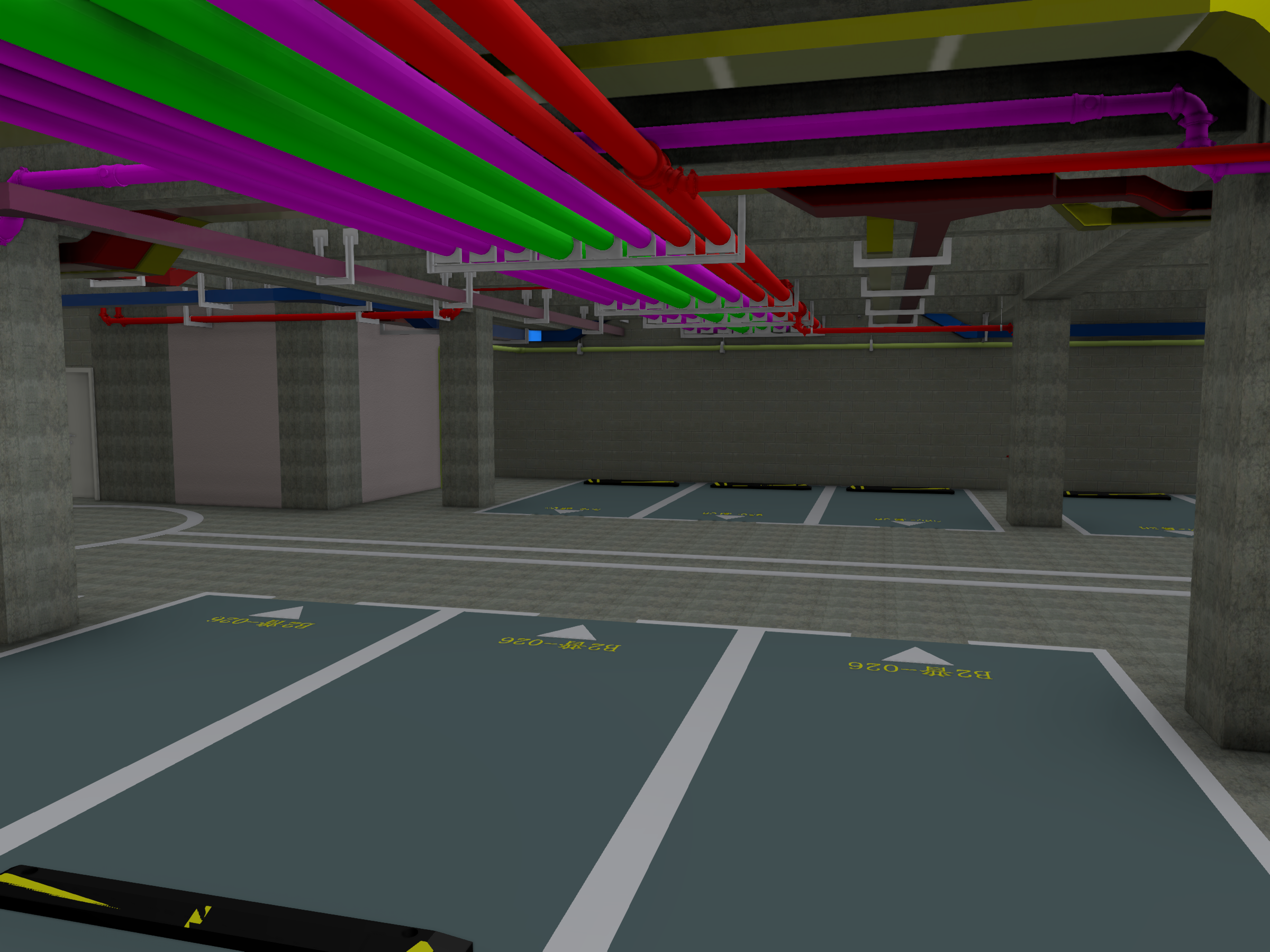

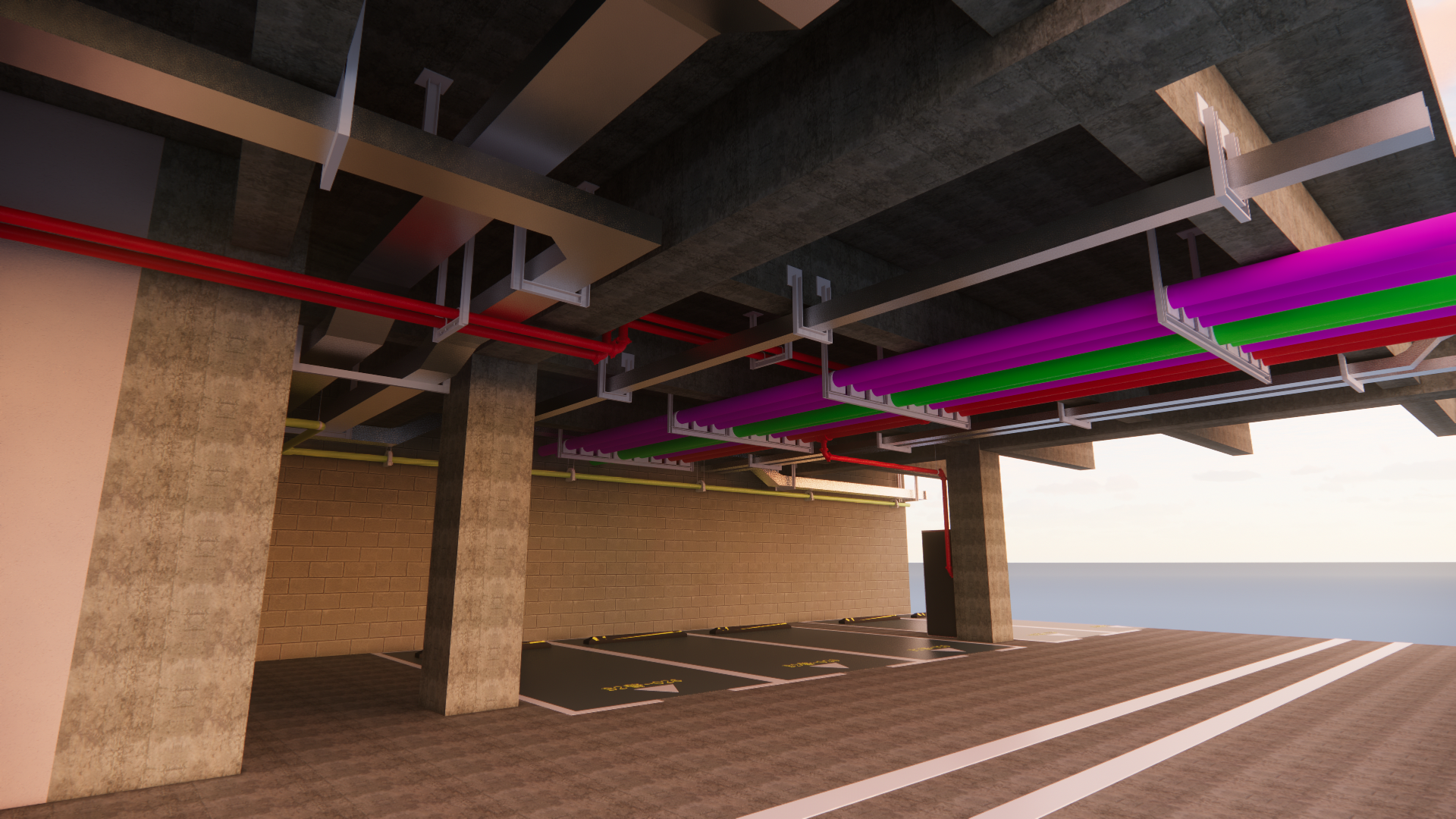

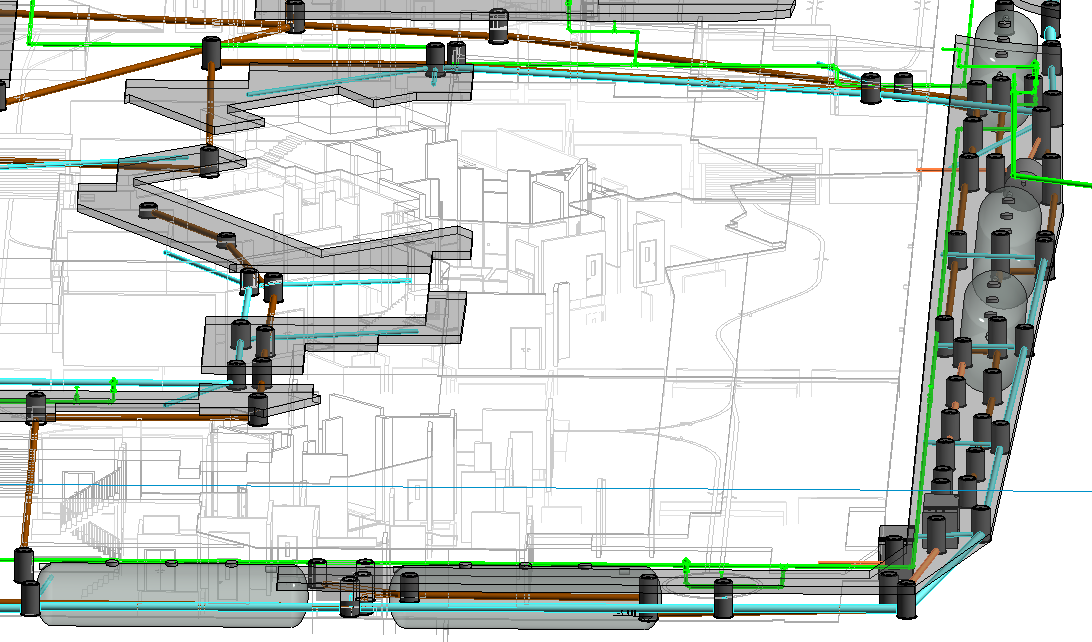

      运用BIM技术，进行管线综合排布，有效提高机电安装前图纸质量，后期减少施工现场的返工量，实现复杂区域管线合理高效排布，确保各深化区域可行性和合理性。

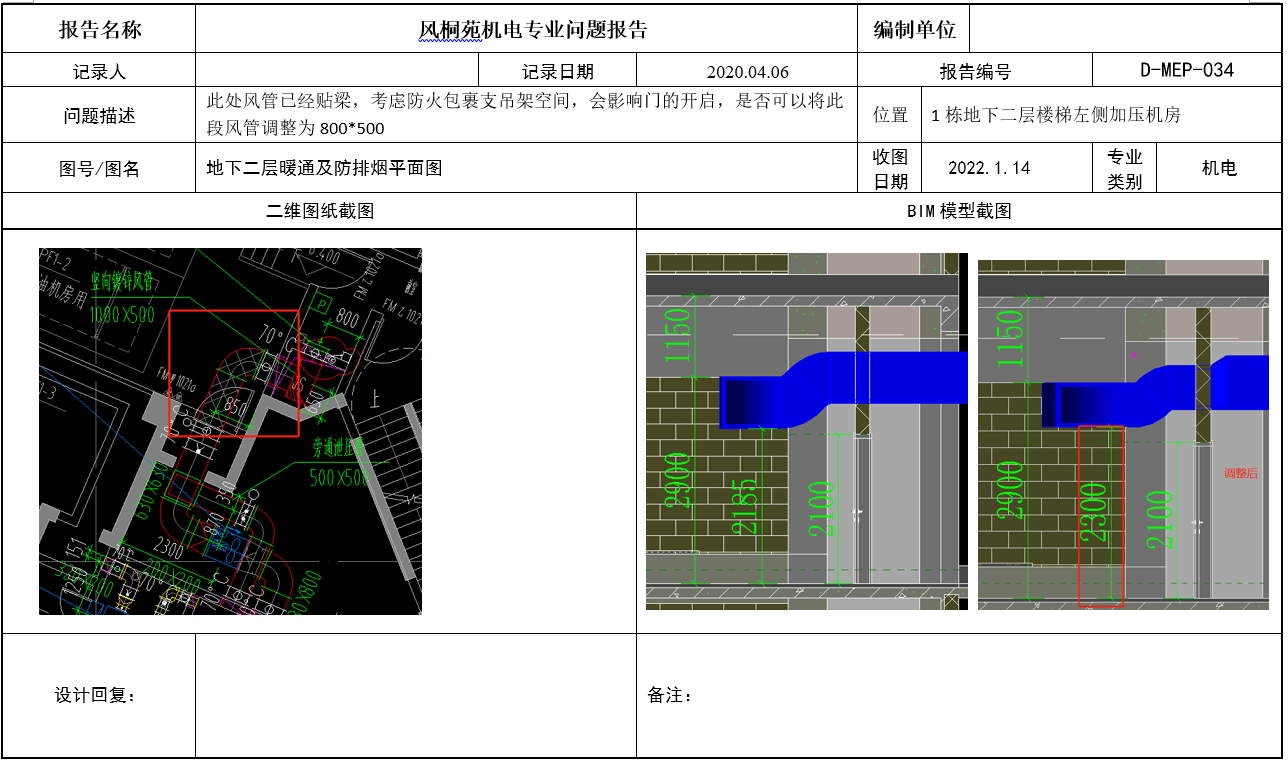

二、图纸会审

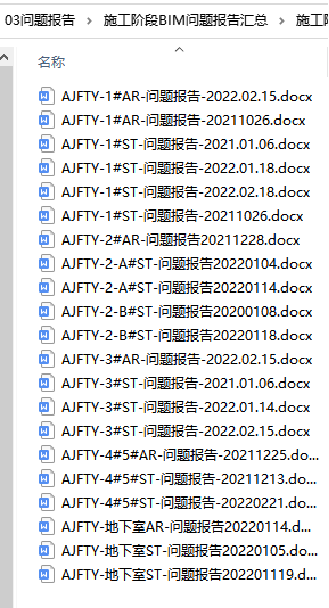

在模型的创建的过程中，进行缺失构件图元、构件分类、构件属性、各专业空间关系等方面审核。

三、节点深化

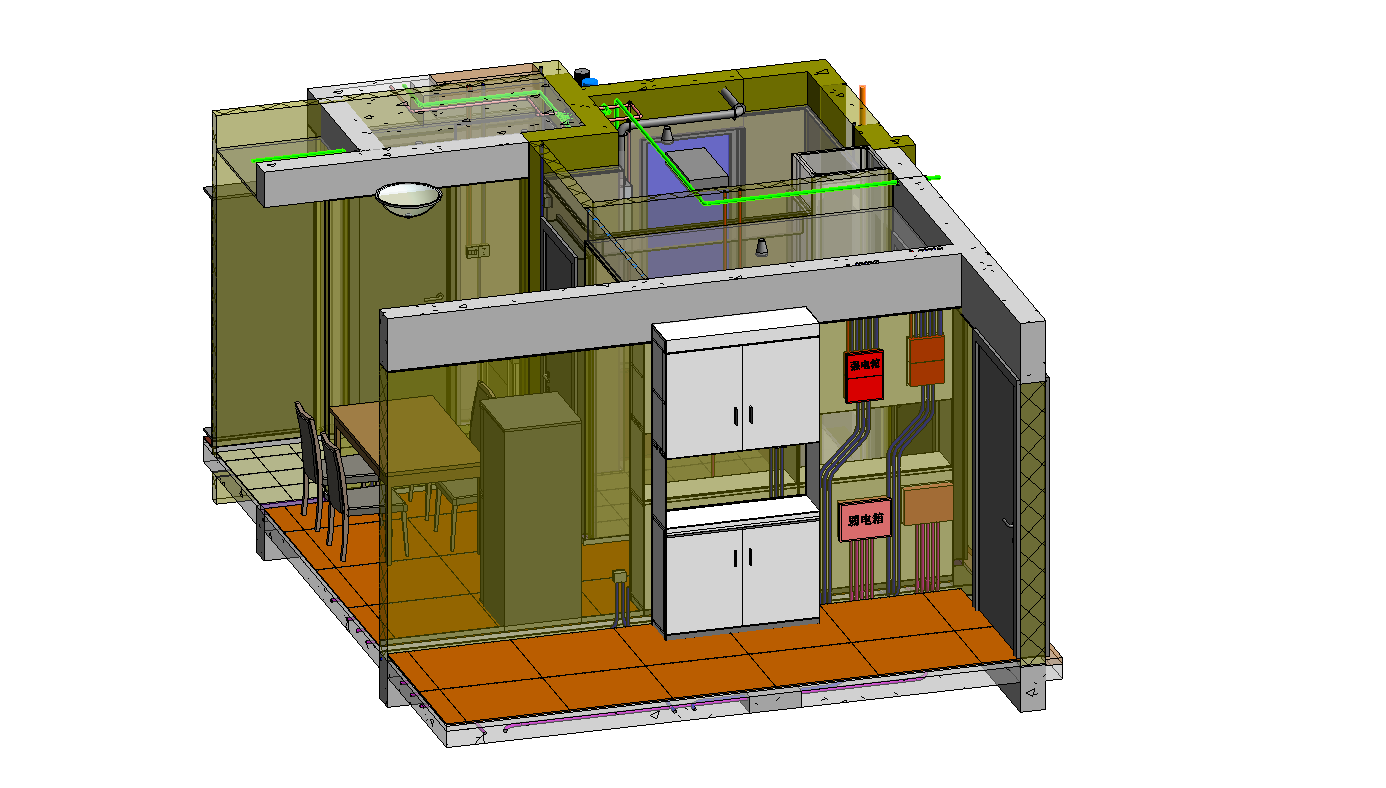

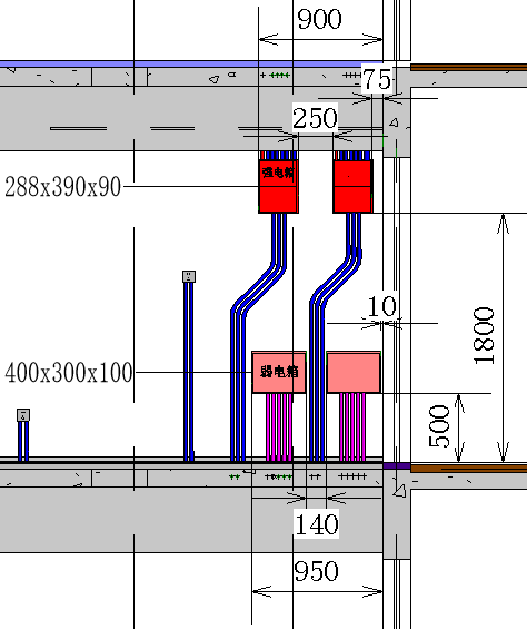

                             户内配电箱深化

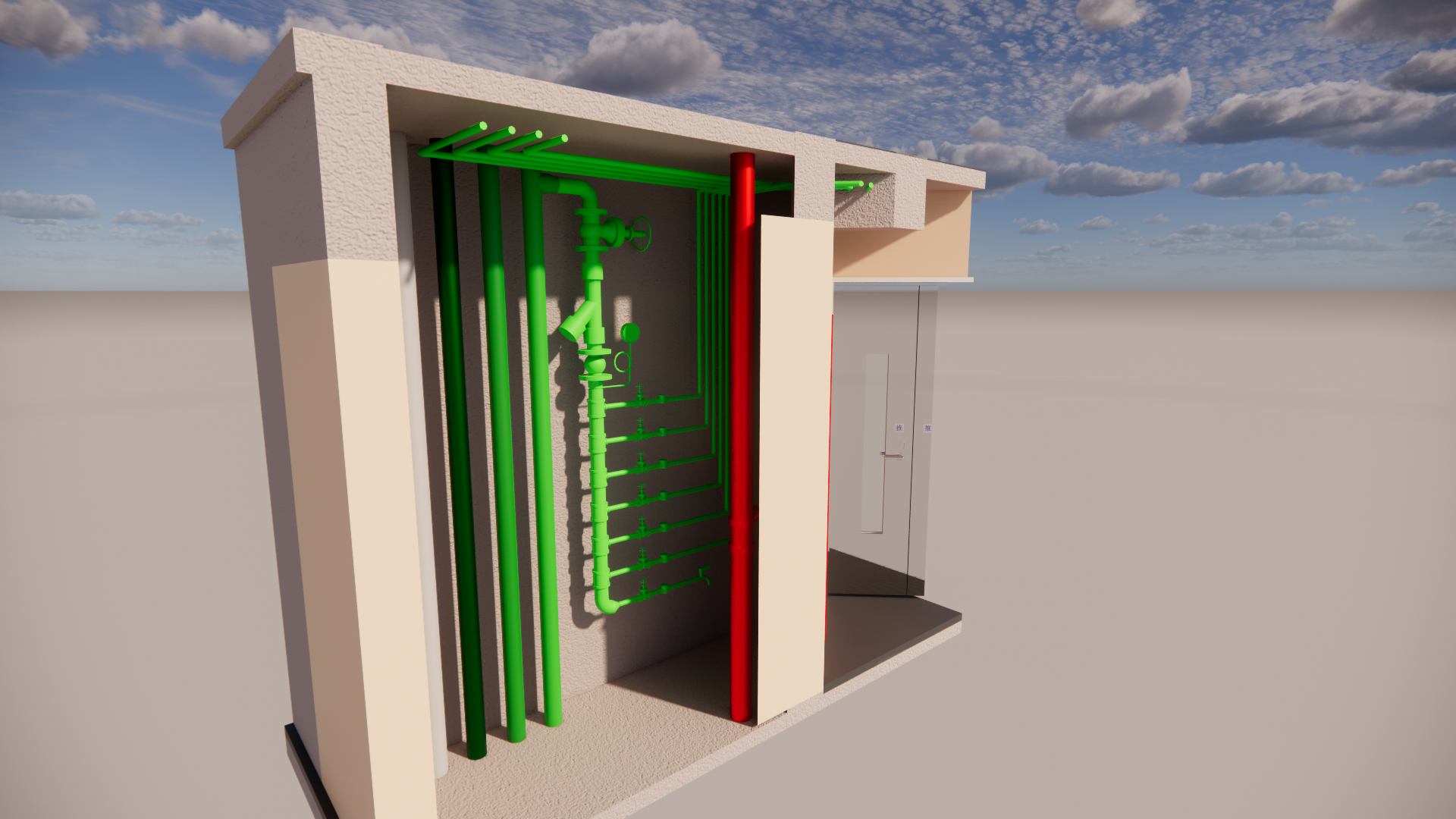

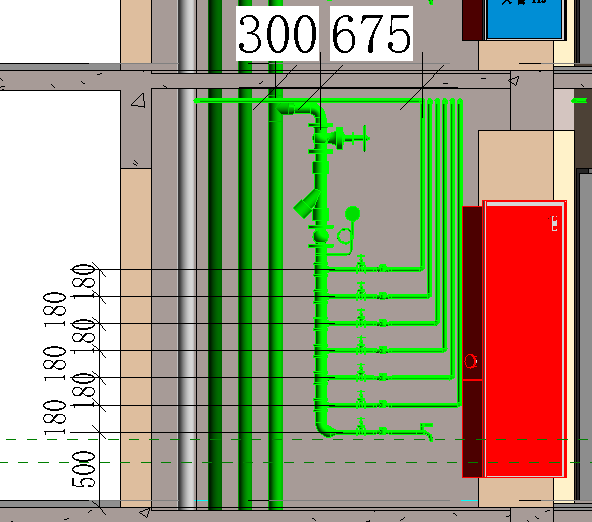

                                管井深化

四、预制构件深化

   ①项目部对预制构件中结构、机电管线进行建模，从而减少节点、结构与管线的冲突，优化设计。

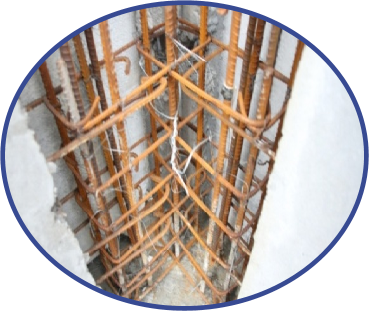

                     传统建造模式下的装配节点

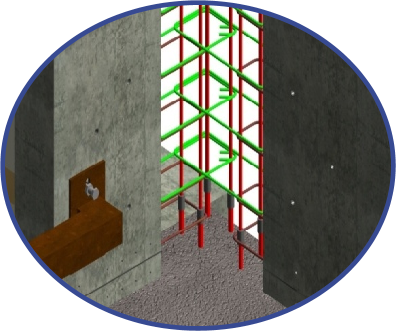

                   本项目数字化论证后的节点做法

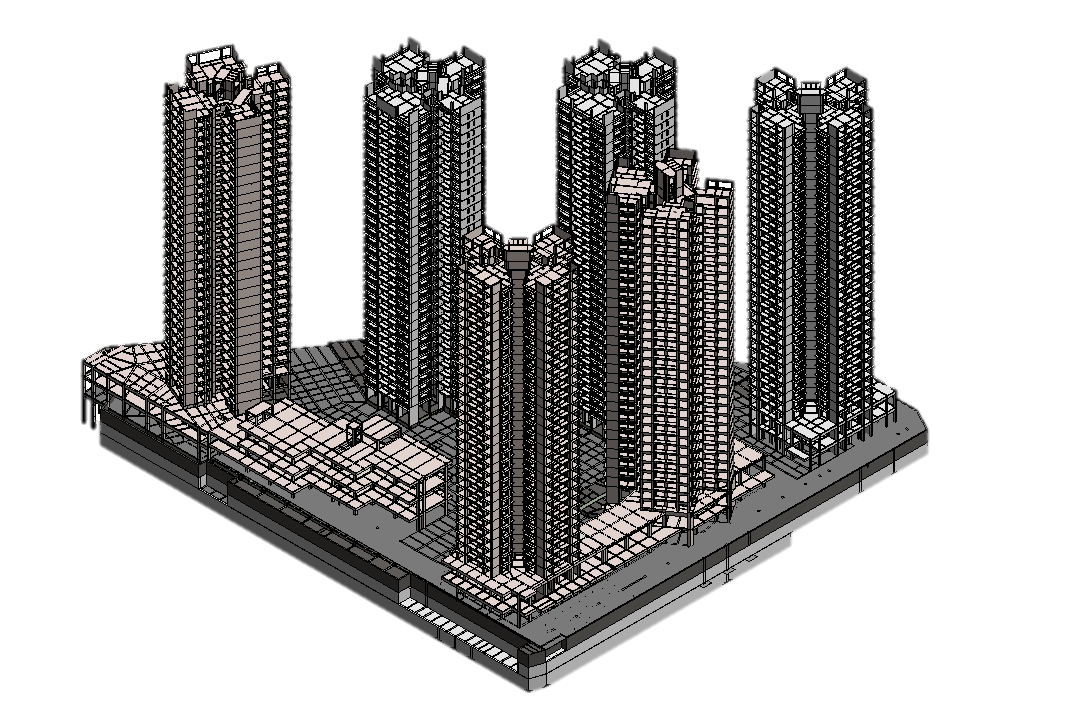

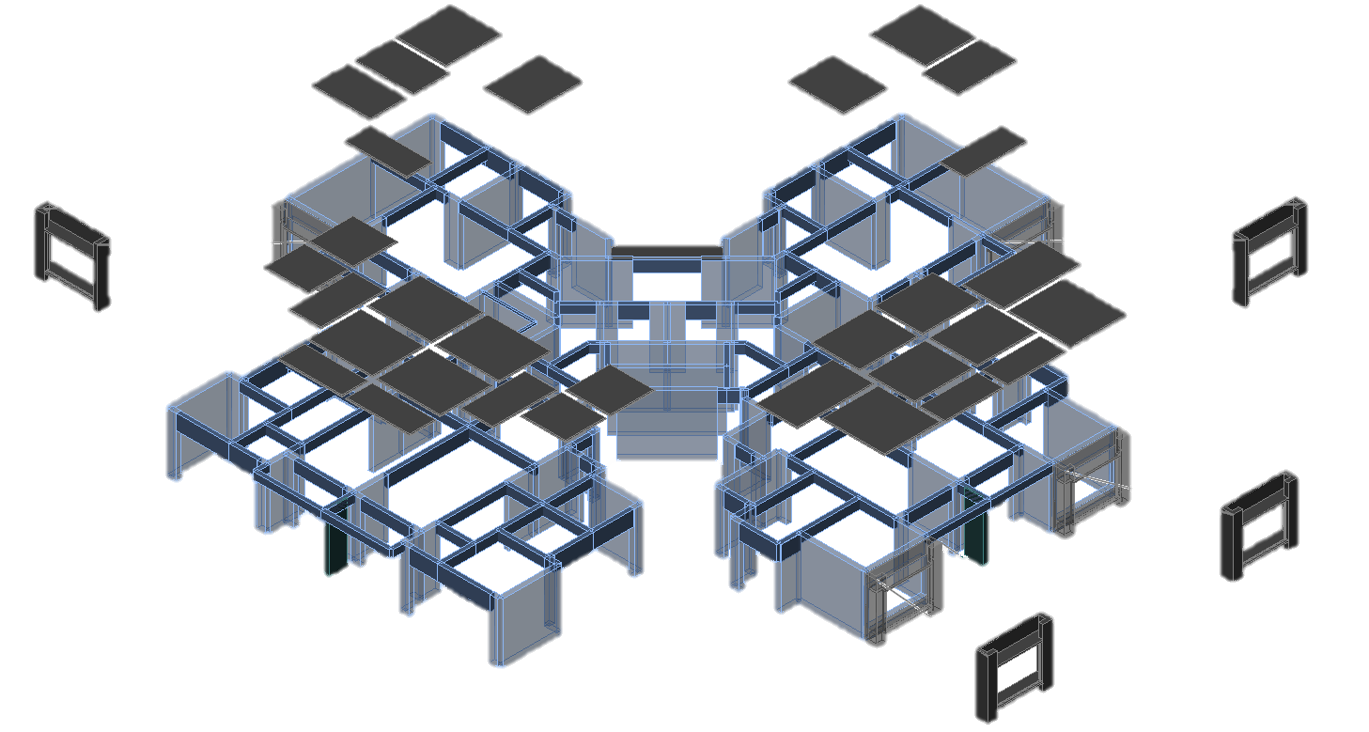

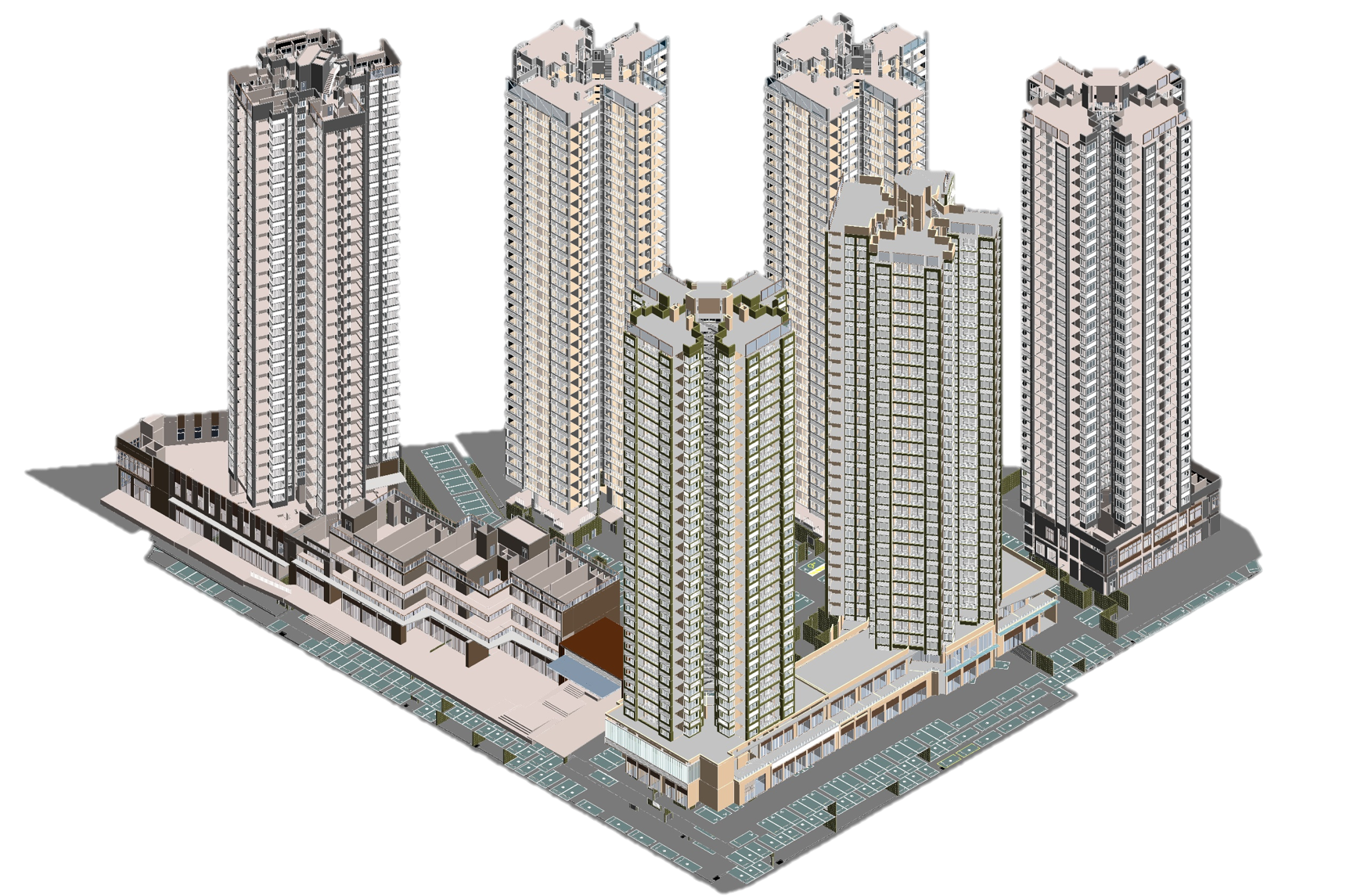

 ②采用BIM技术，建立整体结构模型，及预制构件拆分模型。精确计算混凝土工程量及单体预制率，同时通过BIM模型讨论预制节点搭接情况。

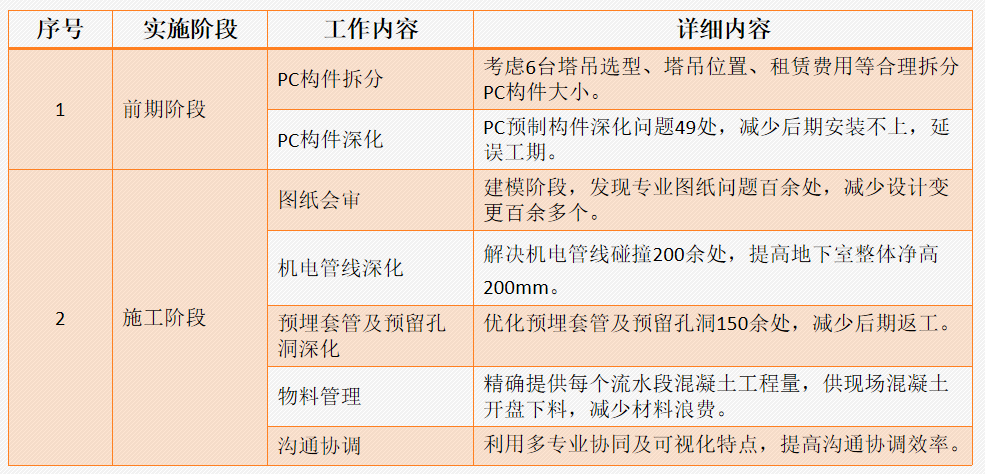

五、项目总结

      BIM技术应用为装配式建筑设计提供强有力的技术保障，避免传统的二维设计容易出现问题，实现设计三维表达，减少图纸量，有效解决专业间、预制构件间可能出现的碰撞问题。
